用于摄像头的SMA光圈调节机构及相机组件的制作方法

用于摄像头的sma光圈调节机构及相机组件
技术领域
1.本实用新型涉及一种电子设备领域，尤其涉及摄像头中的光圈控制。


背景技术：

2.为了便于摄像机调焦或防抖，具有镜头的相机模块一般可移动的安装于固定结构上。为了调节摄像头进光口径，实现可变光圈，传统的摄像头光圈调节机构一般包括设于镜头前方并与固定结构固定的光圈叶片和带动所述光圈叶片移动的驱动器，该驱动器一般体积较大，不但无法适应小尺寸相机需求，而且调节时，无法跟随相机镜头的移动而移动，使得摄像头的进光口径调节误差大。
3.在专利文件cn107147831a中，公开了一种摄像头的光圈组件、摄像头组件及电子设备，其光圈组件使用形变件在底板限位槽中的伸缩推动或牵引光圈片体转动，以调节通光孔的进光面积，体积小，紧凑。然而，该光圈组件需要把形变件安装于一个限位槽中，组装不便，且一个光圈叶片必须有一个专门的形变件带动，多个光圈叶片需要多个形变件，结构复杂，通电布线繁琐，且多个光圈叶片难以完全同步驱动，对光圈的准确性差。
4.故，急需一种可解决上述问题的光圈调节机构和相机组件。


技术实现要素：

5.本实用新型的目的是提供一种用于摄像头的sma光圈调节机构及相机组件，结构简单，组装方便且可确保所有光圈叶片同步动作，控制精准度高。
6.为了实现上述目的，本实用新型公开了一种用于摄像头的sma光圈调节机构，用于调节相机模组的镜头前方的光圈大小，包括机架、驱动环、一个或多个sma驱动线和一个或多个光圈叶片，所述机架上形成有通光孔，所述驱动环环绕所述通光孔并以所述通光孔为中心转动安装于所述机架上，所述光圈叶片一端转动安装于所述机架上以调节所述通光孔的进光面积，另一端与所述驱动环连接，所述sma驱动线的第一端与所述机架固定，第二端与所述驱动环固定，所述sma驱动线收缩动作可带动所述驱动环相对于所述机架转动，所述驱动环转动可带动所述光圈叶片绕所述机架转动。
7.与现有技术相比，本实用新型sma光圈调节机构通过驱动环连接所有的sma 驱动线和光圈叶片，sma驱动线通过拉动驱动环转动带动所有的光圈叶片动作，结构简单，且可确保所有光圈叶片同步动作，控制精准度高。另一方面，本实用新型的sma驱动线架设于驱动环和机架之间，组装方便，且容易布置导电线路对sma驱动线通电。再一方面，本实用新型sma光圈调节机构结构小巧，相机模组的镜头可以直接固定于机架上，即光圈叶片设置于镜头前方，且可随着镜头的偏移、升降而偏移升降，使得光圈大小的调节更加准确。
8.较佳地，所述sma光圈调节机构还包括设于机架上的导电部，所述导电部包括与所述sma驱动线第一端电连接的第一导电端和通过导电弹簧与所述sma 驱动线第二端电连接的第二导电端。
9.具体地，所述驱动环包括环绕所述通光孔的导电环，所述sma驱动线与所述导电环
电连接，所述导电弹簧连接于所述导电部和导电环之间，并对所述导电环提供复位的弹力。
10.具体地，所述导电弹簧由条形的弹性导电材料弯曲而成，且形成有多个并向排布的u形弯曲区域。当然，导电弹簧的形状不限于该方案，不限定在面弹簧或片弹簧，还可以是螺旋弹簧等形式的弹簧。
11.较佳地，所述机架和驱动环之间还设置有对所述驱动环提供复位弹力的弹性件。
12.较佳地，所述sma驱动线有多根且设于所述驱动环的不同位置，其中两所述sma驱动线对所述驱动环提供反向力矩。
13.较佳地，所述驱动环包括绝缘环和导电环，所述导电环固定于所述绝缘环上，所述光圈叶片与所述绝缘环连接，所有所述sma驱动线与所述导电环连接。
14.较佳地，所述机架包括固定相机模组的固定架和固定于所述固定架前端的固定板，所述固定架与所述通光孔对应的位置开设有镜头安装孔，所述驱动环和光圈叶片安装于所述固定板和固定架之间。
15.较佳地，所述驱动环通过一转动组件与所述光圈叶片转动连接，所述转动组件包括与所述驱动环和所述光圈叶片其中之一连接的转轴，以及与所述转轴配合可供所述转轴转动的转动槽，所述转动槽为沿所述通光孔径向设置的纵向滑槽，并使所述转轴在所述转动槽中转动的同时沿所述转动槽滑动，该方案使得驱动环与光圈叶片之间可直接连接，无需设置传动杆进行传动，结构简单，成本低，体积小。
16.具体地，所述机架包括设于所述光圈叶片和驱动环上方的固定板，所述固定板上设有供所述转轴滑动的滑动槽，所述滑动槽为沿垂直于所述通光孔的径向设置的条形孔，以使所述驱动环与所述固定板转动连接，结构简单。
17.具体地，所述光圈叶片的中间转动连接于所述机架上，末端转动安装于所述驱动环上，所述驱动环转动可带动所述光圈叶片绕所述机架转动，以调节所述光圈叶片前端与所述通光孔之间的位置关系。
18.更具体地，所述光圈叶片的前端形成与所述通光孔对应的凹弧形，多个所述光圈叶片绕所述通光孔以一定角度均匀布置，相邻所述光圈叶片的前端相互叠加，并使多个所述光圈叶片的前端围成一与所述通光孔同心的通光调节孔。
19.本实用新型还公开了一种相机组件，可相对于所述固定结构移动的相机模块、带动所述相机模块相对于固定结构移动的致动器，以及设于所述相机模块的镜头前方的sma光圈调节机构，所述sma光圈调节机构为如上所述的sma光圈调节机构，所述机架与所述相机模组的镜头固定连接。
20.与现有技术相比，本实用新型sma光圈调节机构通过驱动环连接所有的sma 驱动线和光圈叶片，sma驱动线通过拉动驱动环转动带动所有的光圈叶片动作，结构简单，且可确保所有光圈叶片同步动作，控制精准度高。另一方面，本实用新型的sma驱动线架设于驱动环和机架之间，组装方便，且容易布置导电线路对sma驱动线通电。再一方面，本实用新型相机组件中，相机模组的镜头可以直接固定于机架上，即光圈叶片设置于镜头前方，且可随着镜头的偏移、升降而偏移升降，使得光圈大小的调节更加准确。
附图说明
21.图1是本实用新型第一实施例中sma光圈调节机构的立体图。
22.图2是本实用新型第一实施例中sma光圈调节机构的分解图。

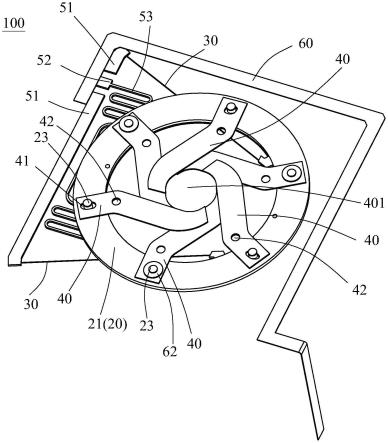

23.图3是本实用新型第一实施例中sma光圈调节机构一个角度的部分立体图。
24.图4是本实用新型第一实施例中sma光圈调节机构另一个角度的部分立体图。
25.图5a是本实用新型第一实施例中sma光圈调节机构的剖视图。
26.图5b是图5a中a部分的放大图。
27.图5c是图5a中b部分的放大图。
28.图6是本实用新型第二实施例中sma光圈调节机构的部分立体图。
具体实施方式
29.为详细说明本实用新型的技术内容、构造特征、所实现目的及效果，以下结合实施方式并配合附图详予说明。
30.参考图1至图5a，本实用新型公开了一种用于摄像头的sma光圈调节机构 100，用于调节相机模组的镜头前方的光圈大小，包括机架(11、12)、驱动环 20、一个或多个sma驱动线30和一个或多个光圈叶片40，所述机架(11)上形成有通光孔111，所述驱动环20环绕所述通光孔111并以所述通光孔111为中心转动安装于所述机架(11)上，所述光圈叶片40一端转动安装于所述机架(11) 上以调节所述通光孔111的进光面积，另一端与所述驱动环20连接，所述sma 驱动线30的第一端与所述机架(12)固定，第二端与所述驱动环20固定，所述sma驱动线30收缩动作可带动所述驱动环20相对于所述机架(11)转动，所述驱动环20转动可带动所述光圈叶片40绕所述机架(11)转动。
31.参考图1和图2，所述机架包括固定相机模组的固定架12和固定于所述固定架12前端的固定板11，所述固定架12与所述通光孔111对应的位置开设有镜头安装孔121，所述驱动环20和光圈叶片40安装于所述固定板11和固定架 12之间。当然，也可以直接将固定架12和固定板11合二为一，设置成一体结构。
32.较佳者，所述sma光圈调节机构100还包括设于机架上的导电部，所述导电部包括与所述sma驱动线30第一端电连接的第一导电端51和通过导电弹簧 53与所述sma驱动线30第二端电连接的第二导电端52。
33.其中，该导电部(51、52)通过fpc60与供电端电连接。
34.具体地，所述导电弹簧53由条形的弹性导电材料弯曲/由导电薄板蚀刻而成，且形成有多个并向排布的u形弯曲区域。当然，该sma驱动线30的第二端也可以通过其他可伸缩导电线路于第二导电端52电连接，不限于导电弹簧53，而且导电弹簧53的形状不限于该方案，不限定在面弹簧，还可以是螺旋弹簧等形式的弹簧。
35.参考图2至图5a，所述sma驱动线30有两根且设于所述驱动环20的不同位置，两所述sma驱动线30对所述驱动环20提供反向力矩。当然，sma驱动线 30也可以有三个、四个等数目，不限于2两个。
36.参考图4，所述驱动环20包括绝缘环21和导电环22，所述导电环22固定于所述绝缘环21上，所述光圈叶片40与所述绝缘环21连接，所有所述sma驱动线30与所述导电环22连接，以通过导电环22获取电信号。
37.本实施例中，导电环22为封闭的环形，当然，导电环22也可以为具有开口的环形，其环形可以是圆环形也可以方形或者其他将多个sma驱动线30电连接在一起的导电件。所
述绝缘环21可以为圆环形，也可以为方环形或者其他环状。
38.其中，所述导电弹簧53连接于第二导电端52和导电环22之间，并对所述导电环22提供复位的弹力，第二导电端52还通过导电弹簧53对导电环22供电，导电环22将电输送至sma驱动线30中。
39.所述驱动环20和光圈叶片40之间还具有转动组件，所述转动组件包括凸设于所述驱动环20上的转轴23，开设有所述光圈叶片40上并与所述转轴23配合的转动槽41，所述转动槽41为沿所述通光孔111径向设置的纵向滑槽，并使所述转轴23在所述转动槽41中转动的同时沿所述转动槽41滑动。区别于该实施例，也可以在驱动环20和光圈叶片40之间设置传动杆，该传动杆两端分别与驱动环20和光圈叶片40转动，驱动环20通过传动杆带动光圈叶片40动作。
40.在另一实施例中，转轴23也可以转动连接于驱动环20上。
41.在又一实施例中，转轴23连接或形成于光圈叶片40上，转动槽形成于驱动环20上。
42.参考图1和图2，所述固定板11上设有供所述转轴23滑动的滑动槽112，所述滑动槽112为沿垂直于所述通光孔111的径向设置的条形孔，以使所述驱动环20与所述固定板11转动连接。
43.参考图2和图3，所述光圈叶片40的中间转动连接于所述固定板11上，末端转动安装于所述驱动环20上，所述驱动环20转动可带动所述光圈叶片40绕所述固定板11转动，以调节所述光圈叶片40前端与所述通光孔111之间的位置关系。
44.其中，光圈叶片40的中间开设有枢转孔42，末端开设有转动槽41，固定板11上开设有与所述枢转孔42位置相对的配合孔113，一转动销钉43依次穿过所述配合孔113和枢转孔42，并可相对于所述配合孔113和枢转孔42转动，使得光圈叶片40的中间可相对于固定板11转动。
45.参考图2和图3，所述光圈叶片40的前端形成与所述通光孔111对应的凹弧形，多个所述光圈叶片40绕所述通光孔111以一定角度均匀布置，相邻所述光圈叶片40的前端相互叠加，并使多个所述光圈叶片40的前端围成一与所述通光孔111同心的通光调节孔401。
46.参考图3，相邻所述光圈叶片40的前端具体叠加方式为：第奇数个光圈叶片40位于第偶数个光圈叶片40的下方。
47.参考图5b，在转轴23处，第偶数个光圈叶片40的下方与驱动环20之间需要设置与光圈叶片40等厚度的垫片62。在转动销钉43处，第偶数个光圈叶片40的下方与转动销钉43的下端销钉头之间设置有与光圈叶片40等厚度的垫片 63。
48.参考图5c，在转轴23处，第奇数个光圈叶片40的上方与固定板11之间需要设置与光圈叶片40等厚度的垫片62。在转动销钉43处，第奇数个光圈叶片 40的上方与转动销钉43的上端销钉头之间设置有与光圈叶片40等厚度的垫片 63。
49.参考图6，为本实用新型的第二实施例，区别于第一实施例，在该实施例中， sma驱动线30有一个，导电弹簧53还对所述驱动环20提供复位的弹力。当然，也可以在固定架12和驱动环20之间设置专门的弹性件对驱动环20提供复位的弹力，不限于由对sma驱动线30供电的导电弹簧来提供复位弹力。
50.其中，本实用新型公开了一种相机组件，包括固定结构、相机模块、连接于所述相机模块和固定结构之间的致动器，以及设于所述相机模块的镜头前方的sma光圈调节机构
100，相机模组的镜头固定于固定架12中，sma光圈调节机构100调节镜头的进光孔大小。相机模块活动安装于固定结构上，致动器带动相机模块相对不固定结构偏转或升降动作，以进行防抖或对焦。
51.以上所揭露的仅为本实用新型的优选实施例而已，当然不能以此来限定本实用新型之权利范围，因此依本实用新型申请专利范围所作的等同变化，仍属本实用新型所涵盖的范围。
