一种新生儿集尿装置的制作方法

1.本实用新型涉及尿液收集器械领域,特别涉及一种新生儿集尿装置。


背景技术：

2.新生儿每日的排尿次数较成人多，且新生儿的排尿随意性大，导致尿液的采集时间难以把控，因此需要设计出一种适合新生儿使用的集尿装置，目前，使用较多的为集尿袋或集尿管，集尿袋或集尿管始终处于开口敞开的状态，以此来收集尿液，以集尿袋为例，敞开的集尿袋占据一定的空间，对新生儿的活动具有影响，且敞开状态下的集尿袋在新生儿活动时，造成集尿袋内部空间的空气流动，对新生儿下体会产生不适感，加剧新生儿哭闹。


技术实现要素：

3.为了解决上述技术问题，本实用新型的目的在于提供一种新生儿集尿装置，解决了目前医院中使用的集尿袋体积大和需持开口状态的问题。
4.为了实现上述目的，本实用新型所采用的技术方案为：一种新生儿集尿装置，其主体设置有集尿组件，所述集尿组件包括集尿袋和开口装置，所述开口装置作用于集尿袋上预设的开口端，所述开口装置设置有遇水膨胀块，所述遇水膨胀块对应安装于集尿袋上预设的开口端并位于集尿袋两侧开口之间，所述集尿袋在开口端封闭的情况下体积收缩减小。
5.通过采用上述技术方案，集尿组件中的集尿袋与开口装置组合连接，开口装置作用于集尿袋可实现集尿袋自动开启，且开口装置设置有遇水膨胀块，遇水膨胀块连接于集尿袋的开口端，当新生儿产生尿液并与遇水膨胀块接触时，遇水膨胀块则会发生膨胀，体积增大从而促使集尿袋两侧壁分别向两侧移动，使得集尿袋的开口端被遇水膨胀块所撑开，便于尿液流入集尿袋中，集尿袋在未使用状态下其开端口处于闭合状态，且整体体积被收缩减小，体积相对减小的集尿袋占用空间更少，从而可降低集尿袋对新生儿活动造成的局限性。
6.优选的，所述开口装置设置有支撑条，所述支撑条沿集尿袋开口的长度方向安装于集尿袋开口端，所述支撑条设置有两个，所述两个支撑条分别安装于集尿袋两侧的开口侧壁上，所述遇水膨胀块位于两个支撑条之间。
7.通过采用上述技术方案，支撑条用于支撑集尿袋两侧的侧壁开口，使得遇水膨胀块在膨胀后抵接支撑条，可带动集尿袋侧壁开口的整体移动，有助于扩大开口范围。
8.优选的，所述支撑条外包裹有棉质层。
9.通过采用上述技术方案，棉质层用于隔离支撑条，避免其与新生儿身体直接接触，降低集尿组件在使用过程中产生的异物感。
10.优选的，所述集尿袋设置为沙漏状结构。
11.通过采用上述技术方案，沙漏状结构的集尿袋下方用于承接尿液。
12.优选的，所述集尿袋中设置有单向阀，所述单向阀安装于集尿袋的中间细腰部。
13.通过采用上述技术方案，单向阀的添加使得尿液只能单向流入集尿袋下方。
14.优选的，所述集尿袋开设有端口。
15.通过采用上述技术方案，集尿袋中的尿液可从端口处放出。
16.优选的，所述集尿袋内壁设置有吸水棉，所述吸水棉设置于集尿袋细腰部的上方位置。
17.通过采用上述技术方案，吸水棉有助于吸收集尿袋上的尿液。
18.优选的，所述集尿组件安装于尿裤上，所述集尿袋连接于尿裤的裆部位置。
19.通过采用上述技术方案，将集尿组件与尿裤结合，可方便集尿组件的固定。
20.优选的，所述尿裤设置有导尿槽，所述导尿槽对应设置于集尿袋的开口端周围。
21.通过采用上述技术方案，导尿槽有助于尿液向集尿袋开口端流动。
22.优选的，所述尿裤设置有纱网，所述纱网覆盖于集尿组件上方。
23.通过采用上述技术方案，纱网不仅可隔离集尿组件，还可提高尿裤使用的透气性能。
24.与现有技术相比，本实用新型的优点在于：(1)集尿袋在未使用状态下其开口端处于封闭的状态且整体体积收缩减小，可解决背景技术中的相关问题，在集尿袋上设置开口装置，开口装置设置有遇水膨胀块，使得遇水膨胀块作用于集尿袋开口两侧并可抵接集尿袋两侧壁向两侧移动，实现封闭的集尿袋被打开，便于后续尿液向集尿袋中流动完成尿液收集；(2)在将集尿袋设置为沙漏状结构，并在沙漏状结构的细腰部设置单向阀，避免集尿袋下方的尿液反向流出集尿袋；(3)将集尿组件安装于尿裤中，形成可收集尿液的尿裤。
附图说明

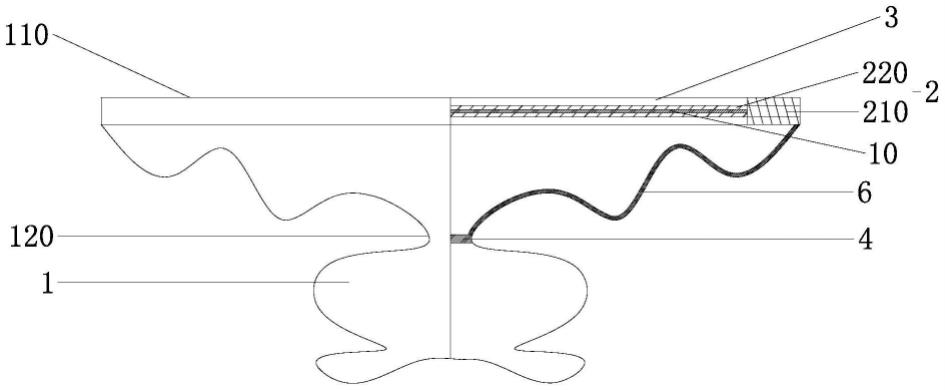

25.图1为实施例1的半剖结构示意图；
26.图2为实施例1中集尿袋的俯视图；
27.图3为实施例1中集尿袋的结构示意图；
28.图4为实施例1中尿裤的结构示意图；
29.图5为实施例2中集尿袋封闭的俯视图；
30.图6为实施例2中集尿袋打开的俯视图。
31.图中：1-集尿袋；110-开口端；120-细腰部；2-开口装置；210-遇水膨胀块；220-支撑条；3-棉质层；4-单向阀；5-端口；6-吸水棉；7-尿裤；8-导尿槽；9-纱网；10-密封条。
具体实施方式
32.以下结合附图实施例对本实用新型作进一步详细描述。
33.实施例1
34.如图1至图4所示的一种新生儿集尿装置，其主体设置有集尿组件，集尿组件设置有集尿袋1，所述集尿袋1设置有开口端110，新生儿产生的尿液可从开口端110被收集进入集尿袋1中。
35.所述集尿袋1在未使用状态下，其开口端110为封闭状态，且开口端110呈封闭状态下的集尿袋1体积收缩减小，此处将集尿袋1体积收缩减小的方式优选但不局限于抽真空。体积被收缩减小的集尿袋1，其占用空间相对减小，因而其对新生儿活动造成的局限性降
低，同时可避免因集尿袋1内部空气流动而造成的不适感。
36.所述集尿组件设置有开口装置2，开口装置2连接并作用于集尿袋1的开口端110，可实现将集尿袋1封闭的开口端110打开，有利于后续集尿袋1收集尿液。
37.所述开口装置2设置有遇水膨胀块210，遇水膨胀块210设置于集尿袋1的开口端110，并位于集尿袋1开口两侧壁之间，当新生儿产生尿液且尿液遇水膨胀块210后，遇水膨胀块210自身发生膨胀，并抵接于集尿袋1两侧壁向两侧移动，使得集尿袋1的开口端110实现遇水自动打开的过程，以方便尿液进入集尿袋1中。需要注意的是，遇水膨胀块210属于现有技术，此处不再详述。
38.在本实施例中，所述开口装置2设置有支撑条220，支撑条220沿集尿袋1开口的长度方向连接于集尿袋1的开口端110，支撑条220设置有两个，两个支撑条220分别安装于集尿袋1的两个侧壁上方，结合图1和图2所示，遇水膨胀块210设置于两个支撑条220之间。支撑条220用于支撑集尿袋1的两个侧壁，使得遇水膨胀块210发生膨胀后，可抵接于支撑条220，在支撑条220的作用下，实现集尿袋1两个侧壁的整体向两侧移动，从而扩大集尿袋1的开口端110的开口面积，更加便于尿液的收集过程。
39.所述集尿袋1在闭合件的作用下实现开口端110的封闭，所述闭合件优选但不局限于密封条10，如图所示，密封条10安装于支撑条220上。
40.所述支撑条220外包裹有棉质层3，棉质层3与集尿袋1连接，棉质层3的添加，可避免支撑条220与新生儿身体直接接触，由于棉质层3较为柔软舒适，从而可提高集尿袋1使用的舒适度。
41.所述遇水膨胀块210设置于支撑条220的端部，如图2所示。
42.在本实施例中，所述集尿袋1设置为如图3所示的沙漏状结构，结构新颖，集尿袋1尺寸减小的中部位置被命名为细腰部120，开口装置2位于集尿袋1的上端。
43.所述集尿袋1设置有单向阀4，单向阀4安装于细腰部120位置，当尿液从集尿袋1的开口端110进入到集尿袋1下方时，在单向阀4的作用下，其无法发生向外逆流出集尿袋1的过程。
44.所述集尿袋1设置有端口5，端口5开设于集尿袋1的下端，如图3所示，集尿袋1中收集的尿液可从端口5处被放出。
45.进一步的，所述集尿袋1中设置有吸水棉6，吸水棉6被置于集尿袋1中细腰部120的上方位置，如图1所示，吸水棉6可用于吸取集尿袋1内壁的尿液。
46.在本实施例中，上述集尿组件安装于尿裤7中，且连接于尿裤7的裆部位置，如图4所示。
47.所述尿裤7上设置有导尿槽8，如图4所示，导尿槽8开设于尿裤7的裆部位置且开设于集尿袋1的开口端110的周围，有助于尿液沿导尿槽8向集尿袋1的开口端110流动。
48.进一步的，所述尿裤7连接有纱网9，纱网9覆盖于集尿组件上方，纱网9用于隔离集尿组件，可避免集尿组件对新生儿身体造成的摩擦感，同时具有透气性好的特点，实用性更好。
49.实施例2
50.本实施例与实施例1有所不同，其不同之处在于，所述开口装置2设置有两组，具体的，所述开口装置2中的支撑条220设置有两组，两组支撑条220对称安装于集尿袋1的开口
端110的两端，如图5所示，两个遇水膨胀块210分别作用于两组支撑条220之间，两组支撑条220的端部铰接连接。
51.当遇水膨胀块210接触尿液并发生膨胀后，其可使支撑条220带动集尿袋1发生如图6所示的开口端110向两侧打开的过程。
52.尽管以上详细地描述了本实用新型的优选实施例，但是应该清楚地理解，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
