一种兽医临床治疗用羊四肢固定装置的制作方法

1.本实用新型涉及羊四肢固定技术领域，具体为一种兽医临床治疗用羊四肢固定装置。


背景技术：

2.羊肉因其味美、营养价值高等特点而备受食客的欢迎，这刺激了羊养殖的发展，而实际养殖过程中，兽医往往需要对病羊进行临床治疗，为了方便治疗操作，就需要用到相应的羊四肢固定装置对羊进行固定，避免其剧烈挣扎影响到治疗过程，但是现有的兽医临床治疗用羊四肢固定装置在实际使用时还是存在灵活性差、不易调节固定结构的位置、固定结构单一、效果不好以及不易调节使用高度和倾斜度的缺陷，这不利于装置的长期推广。


技术实现要素：

3.本实用新型的目的在于提供一种兽医临床治疗用羊四肢固定装置，以解决上述背景技术中提出的灵活性差、不易调节固定结构的位置、固定结构单一、效果不好以及不易调节使用高度和倾斜度的问题。
4.为实现上述目的，本实用新型提供如下技术方案：一种兽医临床治疗用羊四肢固定装置，包括工作台板、第一丝杆、第二丝杆和四肢用固定套，所述第一丝杆活动连接于工作台板内部的一端，所述第二丝杆活动连接于工作台板内部的另一端，所述第一丝杆和第二丝杆的两侧皆螺纹连接有驱动块，所述四肢用固定套粘接于驱动块的顶部，所述四肢用固定套顶部的两端皆固定有连接绑带，所述所述第一丝杆和第二丝杆的一侧皆焊接有第二梯形齿轮，所述工作台板靠近第二梯形齿轮的一侧均匀焊接有防护壳，所述防护壳的内部活动连接有与第二梯形齿轮相啮合的第一梯形齿轮，所述工作台板顶部远离第二丝杆的一端均匀固定有橡胶限位凸条，所述橡胶限位凸条一端的工作台板上设置有第一固定带，所述橡胶限位凸条另一端的工作台板上设置有第二固定带，所述工作台板底部的四个拐角处皆安装有可伸缩支撑柱，且所述可伸缩支撑柱的底部安装有限位支脚。
5.优选的，所述第一固定带和第二固定带之间设置有插扣，使其便于使用者对对羊头部位进行限位。
6.优选的，所述第一固定带靠近橡胶限位凸条的一侧安装有长度调节扣，便于使用者调整第一固定带和第二固定带对羊头部位绑缚连接后的松紧度。
7.优选的，所述工作台板和可伸缩支撑柱之间设置有球头结构，所述可伸缩支撑柱设置有4个，提升了装置的灵活性，便于满足使用者的不同操作需求。
8.优选的，所述第一丝杆和第二丝杆的中间位置处皆焊接有分隔片，所述分隔片两侧的第一丝杆和第二丝杆上皆设置有方向相反的外螺纹，所述驱动块呈中空结构，所述驱动块的内侧壁设置有与外螺纹相匹配的内螺纹，使得装置更好地适用于对不同体型的羊的四肢进行固定。
9.优选的，所述四肢用固定套的内侧壁设置有海绵缓冲层，所述四肢用固定套的外
侧壁设置有尼龙耐磨层，提升了四肢用固定套的舒适度和耐磨效果。
10.优选的，所述可伸缩支撑柱上设置有调节旋钮，所述可伸缩支撑柱和限位支脚之间设置有球头结构，使得装置便于操作。
11.优选的，所述限位支脚的底部设置有橡胶防滑垫，所述限位支脚底部的两侧皆设置有安装螺孔，所述第一梯形齿轮上焊接有操作把手，所述第一梯形齿轮和防护壳之间以及第一丝杆和第二丝杆与工作台板之间皆设置有轴承，提升了装置的稳定性。
12.与现有技术相比，本实用新型的有益效果是：
13.(1)、该兽医临床治疗用羊四肢固定装置通过安装有第一丝杆、第一梯形齿轮和第二梯形齿轮，使得装置优化了自身的结构，使用时，使用者可以依据不同体型羊的四肢分布情况，抓住操作把手，旋转第一梯形齿轮，再带动与第一梯形齿轮啮合的第二梯形齿轮同步旋转，从而带动第一丝杆平缓地旋转，再基于分隔片两侧的第一丝杆和第二丝杆上皆设置有方向相反的外螺纹，以及驱动块的内侧壁设置有与外螺纹相匹配的内螺纹，从而可以带动第一丝杆和第二丝杆上对称分布的两个驱动块进行相互靠近或者相互背离的运动，进而实现对于第一丝杆和第二丝杆上对称分布的两个四肢用固定套的间距的调节，使得装置更好地适用于对不同体型的羊的四肢进行固定，增强了装置的功能性；
14.(2)、该兽医临床治疗用羊四肢固定装置通过安装有工作台板、第一固定带和第二固定带，使得装置优化了自身的性能，使用时，一方面使用者将待治疗的羊安置在工作台板上，并且使其头枕部置于两个橡胶限位凸条之间，再利用两个橡胶限位凸条两边的第一固定带和第二固定带对羊头部位进行限位，避免其挣扎受伤，进而使得装置在常规的四肢固定的基础上增设了头枕部固定，进一步提升了装置对于羊的固定效果，另一方面通过在四肢用固定套的内外面分别设置有海绵缓冲层和尼龙耐磨层，提升了四肢用固定套的舒适度和耐磨效果；
15.(3)、该兽医临床治疗用羊四肢固定装置通过安装有可伸缩支撑柱、安装螺孔和限位支脚，使得装置具体操作时，一方面使用者可以利用带有安装螺孔和橡胶防滑垫的限位支脚的作用，通过螺丝，将装置和地面进行固定安装，进而提升了装置的稳定性，另一方面通过在工作台板底部设置有四个可伸缩支撑柱，便于调整装置的使用高度，且通过在工作台板和可伸缩支撑柱之间设置有球头结构，便于使用者对工作台板倾斜度进行调节，进而提升了装置的灵活性，便于满足使用者的不同操作需求。
附图说明

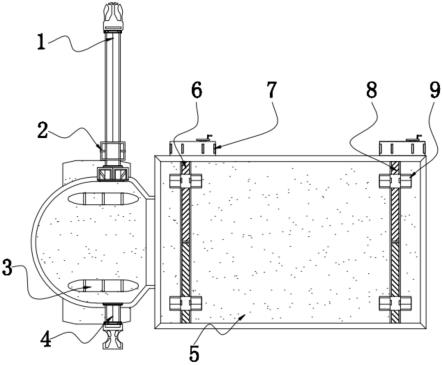

16.图1为本实用新型俯视剖面结构示意图；
17.图2为本实用新型工作台板正视局部剖面结构示意图；
18.图3为本实用新型第一丝杆俯视剖面结构示意图；
19.图4为本实用新型四肢用固定套正视结构示意图；
20.图5为本实用新型限位支脚仰视结构示意图。
21.图中：1、第一固定带；2、长度调节扣；3、橡胶限位凸条；4、第二固定带；5、工作台板；6、第一丝杆；7、防护壳；8、第二丝杆；9、四肢用固定套；10、可伸缩支撑柱；11、限位支脚；12、第一梯形齿轮；13、第二梯形齿轮；14、驱动块；15、分隔片；16、连接绑带；17、安装螺孔。
具体实施方式
22.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
23.请参阅图1-5，本实用新型提供的一种实施例：一种兽医临床治疗用羊四肢固定装置，包括工作台板5、第一丝杆6、第二丝杆8和四肢用固定套9，第一丝杆6活动连接于工作台板5内部的一端，第二丝杆8活动连接于工作台板5内部的另一端；
24.第一丝杆6和第二丝杆8的两侧皆螺纹连接有驱动块14，四肢用固定套9粘接于驱动块14的顶部，四肢用固定套9顶部的两端皆固定有连接绑带16；
25.第一丝杆6和第二丝杆8的一侧皆焊接有第二梯形齿轮13，工作台板5靠近第二梯形齿轮13的一侧均匀焊接有防护壳7，防护壳7的内部活动连接有与第二梯形齿轮13相啮合的第一梯形齿轮12；
26.工作台板5顶部远离第二丝杆8的一端均匀固定有橡胶限位凸条3，橡胶限位凸条3一端的工作台板5上设置有第一固定带1；
27.橡胶限位凸条3另一端的工作台板5上设置有第二固定带4，工作台板5底部的四个拐角处皆安装有可伸缩支撑柱10，且可伸缩支撑柱10的底部安装有限位支脚11；
28.第一固定带1和第二固定带4之间设置有插扣；
29.使用时，使用者将待治疗的羊安置在工作台板5上，并且使其头枕部置于两个橡胶限位凸条3之间，再利用两个橡胶限位凸条3两边的第一固定带1和第二固定带4对羊头部位进行限位，避免其挣扎受伤；
30.第一固定带1靠近橡胶限位凸条3的一侧安装有长度调节扣2；
31.使用时，通过在第一固定带1上安装有长度调节扣2，便于使用者调整第一固定带1和第二固定带4对羊头部位绑缚连接后的松紧度；
32.工作台板5和可伸缩支撑柱10之间设置有球头结构，可伸缩支撑柱10设置有4个；
33.使用时，通过在工作台板5底部设置有四个可伸缩支撑柱10，便于调整装置的使用高度，且通过在工作台板5和可伸缩支撑柱10之间设置有球头结构，便于使用者对工作台板5倾斜度进行调节，进而提升了装置的灵活性，便于满足使用者的不同操作需求；
34.第一丝杆6和第二丝杆8的中间位置处皆焊接有分隔片15，分隔片15两侧的第一丝杆6和第二丝杆8上皆设置有方向相反的外螺纹，驱动块14呈中空结构，驱动块14的内侧壁设置有与外螺纹相匹配的内螺纹；
35.使用时，使用者可以依据不同体型羊的四肢分布情况，抓住操作把手，旋转第一梯形齿轮12，再带动与第一梯形齿轮12啮合的第二梯形齿轮13同步旋转，从而带动第一丝杆6平缓地旋转，再基于分隔片15两侧的第一丝杆6和第二丝杆8上皆设置有方向相反的外螺纹，以及驱动块14的内侧壁设置有与外螺纹相匹配的内螺纹，从而可以带动第一丝杆6和第二丝杆8上对称分布的两个驱动块14进行相互靠近或者相互背离的运动，进而实现对于第一丝杆6和第二丝杆8上对称分布的两个四肢用固定套9的间距的调节，使得装置更好地适用于对不同体型的羊的四肢进行固定，增强了装置的功能性；
36.四肢用固定套9的内侧壁设置有海绵缓冲层，四肢用固定套9的外侧壁设置有尼龙耐磨层；
37.使用时，通过在四肢用固定套9的内外面分别设置有海绵缓冲层和尼龙耐磨层，提升了四肢用固定套9的舒适度和耐磨效果；
38.可伸缩支撑柱10上设置有调节旋钮，可伸缩支撑柱10和限位支脚11之间设置有球头结构；
39.使用时，使用者既可以利用调节旋钮对可伸缩支撑柱10的长度进行调节，又可以利用球头结构调整限位支脚11和可伸缩支撑柱10之间的角度，使得限位支脚11贴合地面；
40.限位支脚11的底部设置有橡胶防滑垫，限位支脚11底部的两侧皆设置有安装螺孔17，第一梯形齿轮12上焊接有操作把手，第一梯形齿轮12和防护壳7之间以及第一丝杆6和第二丝杆8与工作台板5之间皆设置有轴承；
41.使用时，使用者可以利用带有安装螺孔17和橡胶防滑垫的限位支脚11的作用，通过螺丝，将装置和地面进行固定安装，进而提升了装置的稳定性。
42.本技术实施例在使用时：使用者可以利用带有安装螺孔17和橡胶防滑垫的限位支脚11的作用，通过螺丝，将装置和地面进行固定安装，进而提升了装置的稳定性，并且，通过在工作台板5底部设置有四个可伸缩支撑柱10，便于调整装置的使用高度，且通过在工作台板5和可伸缩支撑柱10之间设置有球头结构，便于使用者对工作台板5倾斜度进行调节，进而提升了装置的灵活性，便于满足使用者的不同操作需求，接着，使用者将待治疗的羊安置在工作台板5上，并且使其头枕部置于两个橡胶限位凸条3之间，再利用两个橡胶限位凸条3两边的第一固定带1和第二固定带4对羊头部位进行限位，避免其挣扎受伤，同时，使用者可以依据不同体型羊的四肢分布情况，抓住操作把手，旋转第一梯形齿轮12，再带动与第一梯形齿轮12啮合的第二梯形齿轮13同步旋转，从而带动第一丝杆6平缓地旋转，再基于分隔片15两侧的第一丝杆6和第二丝杆8上皆设置有方向相反的外螺纹，以及驱动块14的内侧壁设置有与外螺纹相匹配的内螺纹，从而可以带动第一丝杆6和第二丝杆8上对称分布的两个驱动块14进行相互靠近或者相互背离的运动，进而实现对于第一丝杆6和第二丝杆8上对称分布的两个四肢用固定套9的间距的调节，使得装置更好地适用于对不同体型的羊的四肢进行固定，增强了装置的功能性，此外，通过在四肢用固定套9的内外面分别设置有海绵缓冲层和尼龙耐磨层，提升了四肢用固定套9的舒适度和耐磨效果。
