一种使用玻璃片的微型三端口器件的制作方法

本技术涉及光器件，具体为一种使用玻璃片的微型三端口器件。

背景技术：

1、光波分复用(简称wdm)技术是将各路不同光波长的光调制信号按光波长复用到一根光纤中传输，也可将同一光纤中同时传输的多波长光调制信号分解为个别波长分别输出，是提高光纤通信容量最有效方案之一，因此在当前的光通讯网络中得到了广泛的应用。随着目前波分技术的持续升级，光纤网络中使用的器件种类和功能越来越复杂，只具有单种功能的波分复用器已无法满足现有的发展，按照现有功能的器件对其进行组装，封装尺寸较大，无法完全满足市场要求。

2、为了缩小体积和降低成本，为此，我们提出一种使用玻璃片的微型三端口器件。

技术实现思路

1、本实用新型的目的在于提供一种使用玻璃片的微型三端口器件，具备将体积及成本压缩至最小的优势，解决了现有波分复用器封装尺寸较大，无法完全满足市场要求的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种使用玻璃片的微型三端口器件，包括透镜和光纤头，所述透镜与光纤头之间贴有玻璃片，所述透镜、光纤头、玻璃片均置于玻璃管内部，所述玻璃管的内壁与透镜和光纤头的外壁贴合，所述玻璃片与玻璃管之间形成容纳胶水的胶水腔。

3、优选的，所述透镜的另一侧依次设有波分复用器和单纤准直器。

4、优选的，所述玻璃片与透镜和光纤头同轴。

5、优选的，所述透镜和光纤头的外径相同，所述玻璃片的外径小于所述透镜的外径。

6、优选的，将所述玻璃片替代为玻璃环。

7、与现有技术相比，本实用新型的有益效果如下：

8、本实用新型相对与传统的三端口器件，可使用通用性lens，双尾纤等常规款物料，大大降低成本；使用玻璃片，形成胶水腔可避免点胶时造成的溢胶问题，大大降低对操作工的实操能力要求，使得生产效率大大提高；本方案可减少使用物料的种类，降低成本的同时，减少了生产工序，将整个生产周期进行了缩减，进一步缩减了生产成本。

技术特征：

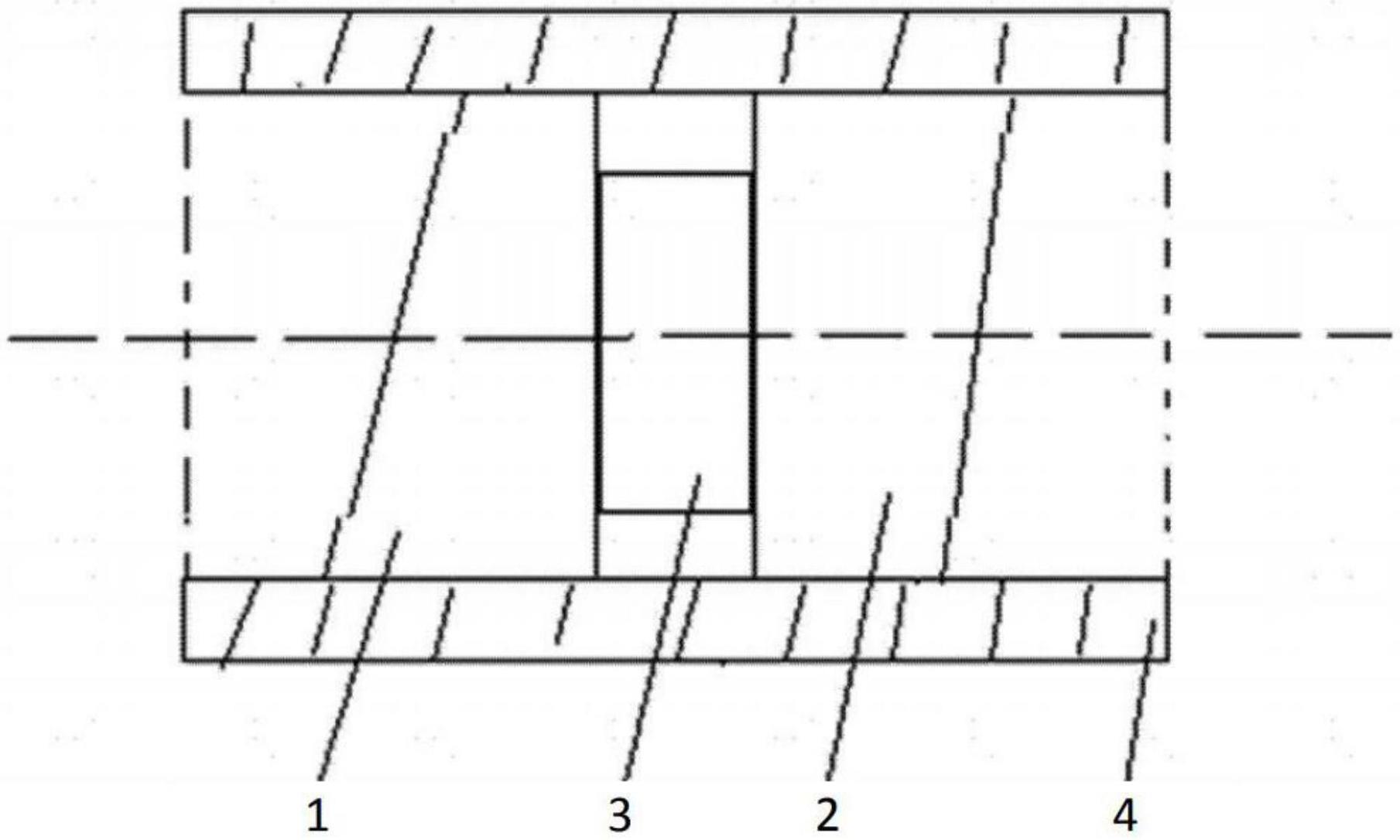

1.一种使用玻璃片的微型三端口器件，其特征在于：包括透镜(1)和光纤头(2)，所述透镜(1)与光纤头(2)之间贴有玻璃片(3)，所述透镜(1)、光纤头(2)、玻璃片(3)均置于玻璃管(4)内部，所述玻璃管(4)的内壁与透镜(1)和光纤头(2)的外壁贴合，所述玻璃片(3)与玻璃管(4)之间形成容纳胶水的胶水腔。

2.根据权利要求1所述的一种使用玻璃片的微型三端口器件，其特征在于：所述透镜(1)的另一侧依次设有波分复用器和单纤准直器。

3.根据权利要求1所述的一种使用玻璃片的微型三端口器件，其特征在于：所述玻璃片(3)与透镜(1)和光纤头(2)同轴。

4.根据权利要求1所述的一种使用玻璃片的微型三端口器件，其特征在于：所述透镜(1)和光纤头(2)的外径相同，所述玻璃片(3)的外径小于所述透镜(1)的外径。

5.根据权利要求1所述的一种使用玻璃片的微型三端口器件，其特征在于：将所述玻璃片(3)替代为玻璃环。

技术总结
本技术涉及光器件技术领域，具体为一种使用玻璃片的微型三端口器件，包括透镜和光纤头，透镜与光纤头之间贴有玻璃片，透镜、光纤头、玻璃片均置于玻璃管内部，玻璃管的内壁与透镜和光纤头的外壁贴合，玻璃片与玻璃管之间形成容纳胶水的胶水腔。本技术使用玻璃片，形成胶水腔可避免点胶时造成的溢胶问题，大大降低对操作工的实操能力要求，使得生产效率大大提高；本方案可减少使用物料的种类，降低成本的同时，减少了生产工序，将整个生产周期进行了缩减，进一步缩减了生产成本。

技术研发人员：柯丽萍,刘峰,马晓
受保护的技术使用者：长飞（武汉）光系统股份有限公司
技术研发日：20221209
技术公布日：2024/1/13
