一种发光琴键的制作方法

本实用新型涉及钢琴结构技术领域，尤其涉及一种发光琴键。

背景技术：

随着传统钢琴和电钢琴的普及，钢琴学习的人群越来越庞大，钢琴教学市场逐渐成熟。为了更好的满足钢琴教学的体验，市场出现了在琴键上方安装提示灯(用于指示键位)的产品，但是现有的产品不能有效的满足钢琴的教学目的，人机交互并不友好，现有技术中专利号为201420740009.1的“具有弹奏位置提示功能的钢琴键盘”；专利号为201320760546.8的“具辅助教学功能的钢琴”；专利号为201320202165.8的“一种便于学习的LED闪烁发光钢琴”和专利号为201020662440.0的“键盘可发光的钢琴”的专利中，存在着第一个问题是提示灯光和弹奏琴键处在不同位置，弹奏者的视线在提示灯光和琴键之间来回切换，在快节奏弹奏时，学习者会严重跟不上节奏，出现漏弹和错弹键现象，这样的指示根本起不到指示学习的作用，另外在长时间持续弹奏时，学习者很容易出现视觉疲劳；第二个问题是LED光源提示灯光是一个点光源，琴键表面亮度不足且容易被手遮挡，灯光视觉提示效果差，人机交互体验不佳。

技术实现要素：

鉴于以上所述现有技术中存在的不足，本实用新型的目的在于提供一种发光琴键。

为解决上述技术问题，本实用新型采用的技术方案是：一种发光琴键，包括琴键本体，其特征在于：所述琴键本体上还设有发光体。

优选的，所述发光体上部还设有琴键键皮。

优选的，所述发光体嵌入整个琴键本体上部，并且所述发光体包括导光体和光源，所述导光体与光源电气连接。

优选的，所述导光体上部设有散光膜，所述导光体下部设有反光膜。

优选的，所述发光体为LED光源。

优选的，所述LED光源上部设有散光膜，所述LED光源下部设有反光膜。

优选的，所述发光体为光纤光源。

优选的，所述光纤光源上部设有散光膜，所述光纤光源下部设有反光膜。

优选的，所述发光体为LED屏或者LCD屏。

本实用新型的有益效果是：本实用新型将光源内置在整个琴键中，弹奏者视线只需要关注琴键，不用反复切换到其它地方，可显著提高击键速度和准确度，同时不会引起视觉疲劳，不会被手遮挡，可有效解决漏弹、错弹、视觉疲劳等问题；另外本实用新型中对光源发出的光呈现出柔和均匀全键盘覆盖的效果，视觉上美观舒适，人机体验佳；本实用新型设置有LED屏或LCD屏，可通过光源的色彩、明暗度变化，以及文字图案等信息指示正确的演奏方法，并可根据教学场景发出不同色彩(65535种以上真彩色)的指示灯光，可以区分左右手、双人练习时的键盘分区，对弹奏的力度、节奏、键位等信息进行有效提示。

附图说明

图1是本实用新型实施例一的结构示意图；

图2是本实用新型实施例二的结构示意图；

图3是本实用新型实施例三的结构示意图；

图4是本实用新型实施例四的结构示意图；

图5是本实用新型实施例五的结构示意图

图6是本实用新型实施例六的结构示意图。

图中:

1-琴键本体；2-琴键键皮；3-导光体；4-光源；5-散光膜；6-反光膜；7-LED光源；8-光纤光源；9-发光体。

具体实施方式

下面结合附图，对本实用新型的具体实施方式做进一步详细描述：

实施例一，如图1所示，一种发光琴键，包括琴键本体1，琴键键皮2，其特征在于：所述琴键本体1和琴键键皮2之间还设有发光体，所述发光体嵌入整个琴键本体1上部，并且所述发光体包括导光体3和光源4，所述导光体3为长条形，所述光源4也为长条形，所述导光体3与光源4电气连接，光源4发出光后通过导光体3扩散成特定的形状，透过琴键键皮2上表面，使得琴键表面呈现通体均匀发光效果。

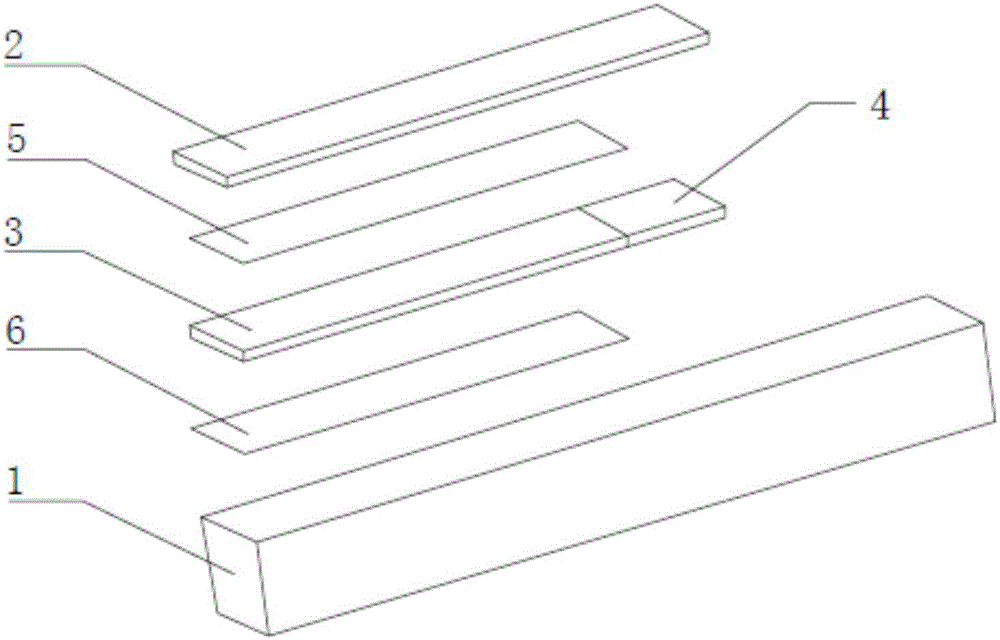

实施例二，如图2所示，一种发光琴键，包括琴键本体1，琴键键皮2，其特征在于：所述琴键本体1和琴键键皮2之间还设有发光体，所述发光体嵌入整个琴键本体1上部，并且所述发光体包括导光体3和光源4，所述导光体3为长条形，所述光源4也为长条形，所述导光体3与光源4电气连接，所述导光体3与琴键键皮2之间设有散光膜5，所述导光体3与琴键本体1之间设有反光膜6，通过反光膜6将原本向下发射的光反射到琴键键皮2方向，再透过散光膜5将光线进行均匀分散发散，能够使得琴键表面更容易呈现通体均匀发光效果。

实施例三，如图3所示，一种发光琴键，包括琴键本体1，琴键键皮2，其特征在于：所述琴键本体1和琴键键皮2之间还设有发光体9，所述发光体9为LED光源7或光纤光源8。

实施例四，如图4所示，一种发光琴键，包括琴键本体1，琴键键皮2，其特征在于：所述琴键本体1和琴键键皮2之间还设有发光体，所述发光体为LED光源7，并且所述LED光源7与琴键键皮2之间设有散光膜5，所述LED光源7与琴键本体1之间设有反光膜6。

实施例五，如图5所示，一种发光琴键，包括琴键本体1，琴键键皮2，其特征在于：所述琴键本体1和琴键键皮2之间还设有发光体，所述发光体为光纤光源8，并且所述光纤光源8与琴键键皮2之间设有散光膜5，所述光纤光源8与琴键本体1之间设有反光膜6。

实施例六，如图6所示，一种发光琴键，包括琴键本体1，琴键键皮2，其特征在于：所述琴键本体1和琴键键皮2之间还设有发光体9，所述发光体9为LED屏或者LCD屏，此LED屏或者LCD屏为多彩色屏，可以通过变换不同的颜色来表示不同的提示信息，并且能够显示文字，图案等信息，起到了充分提示的作用。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
