竖箜篌的制作方法

本实用新型涉及乐器制造技术领域，具体而言，涉及一种竖箜篌。

背景技术：

竖箜篌机械装置主要分为转调装置和揉压装置两部分。转调装置用于改变竖箜篌的音调，使琴弦的音高发生变化，揉压装置用于发出颤音，当揉压一侧的琴弦时，另一侧的琴弦可发出颤音，从而使得竖箜篌具有一种独特的音效。

为了转调装置和揉压装置能灵活运转，稳定可靠，机械部件的准确定位、间隙配合、运动无干涉等因素至关重要。目前尚没有技术人员专门对竖箜篌的上述关键结构进行专门设计和优化。

技术实现要素：

本实用新型的主要目的在于提供一种竖箜篌，以解决现有技术中的竖箜篌的相对设置的两块铜S板难以保持不平行的问题。

为了实现上述目的，本实用新型提供了一种竖箜篌，包括木S板和转调装置，转调装置包括铜S板，琴弦通过琴钉、弦枕和琴码绕设于木S板和铜S板的侧面上，铜S板包括对称设置于木S板两侧的两块，两块铜S板之间间隔设置有多根支撑杆，支撑杆长度相同。

进一步地，转调装置还包括连杆、转轴、转调盘和手柄头，转轴间隔设置有多根，转轴与两块铜S板上的转轴安装孔转动连接，转调盘通过螺钉安装于转轴两端的端头上，多根连杆相互铰接并设置于两块铜S板之间，手柄头设置于两块铜S板的外侧并与连杆驱动连接，连杆带动转调盘转动使得转调盘上的拨头拨动琴弦。

进一步地，连杆为圆弧形。

进一步地，连杆在运动过程中与转轴和支撑杆对应的相干涉的位置设置有凹槽，连杆厚度的尺寸范围为[1.2，1.6]mm，凹槽的深度为[1，3]mm。

进一步地，支撑杆的长度为a，木S板的厚度为b，转轴的轴肩的距离为c，相对两个转调盘之间的距离为d，铜S板的厚度为e，转轴安装孔的直径为f，转轴两端的端头的直径为g，支撑杆的长度a的尺寸范围为[b+0.5mm，b+2mm]，转轴的轴肩的距离c的尺寸范围为[a-0.5mm，a]，相对两个转调盘之间的距离为d的尺寸范围为[a+2*e+1.5mm，a+2*e+3mm]，转轴安装孔的直径为f的尺寸范围为[g+0.1mm，g+0.2mm]。

进一步地，螺钉的旋向和通过螺钉进行安装的转调盘的转向相对应，转调盘顺时针转动，对应的螺钉为左旋，转调盘逆时针转动，对应的螺钉为右旋。

进一步地，弦枕包括多根，弦枕包括顺次连接的固定段、过渡段和连接段，固定段嵌入铜S板和/或木S板中，连接段为环状的弧形凹槽，琴弦与弧形凹槽连接，每根弦枕的过渡段的结构尺寸相同。

进一步地，固定段为螺纹结构或与阶梯轴。

进一步地，竖箜篌还包括揉压装置，揉压装置包括杠杆座、杠杆和杠杆端头，杠杆座的第一侧与竖箜篌的音箱连接，杠杆座的第二侧设置有顶尖，杠杆的中间设置有与顶尖相配合的凹槽，顶尖顶在杠杆中间的凹槽处，杠杆端头与杠杆的两端螺纹连接并且长度可调，两侧的琴弦的一个端头分别与两个的杠杆端头对应连接。

进一步地，揉压装置还包括连接板和垫板，连接板与音箱连接，垫板的截面为三角形，垫板的一侧与连接板连接，垫板的另一侧与杠杆座连接。

应用本实用新型的技术方案，通过在对称设置于木S板两侧的两块铜S板之间间隔设置有多根支撑杆，支撑杆长度相同，因而能够通过支撑杆给两侧的铜S板提供支撑，防止二者往中间靠拢并防止铜S板发生屈曲变形，从而能够保证两块铜S板处于平直状态且平行放置，进而保证转调装置的旋转中心线与两侧铜S板的平面都垂直，在进行转调时不会因为两块铜S板不平行或屈曲变形而造成转调装置难以转动，保证转调顺滑。

附图说明

构成本申请的一部分的说明书附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

图1示出了本实用新型的竖箜篌的正面结构示意图；

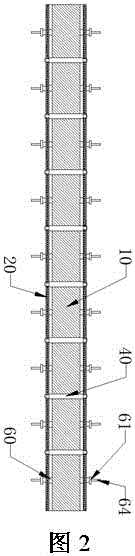

图2示出了图1的俯视图；
