一种长笛支架的制作方法

本实用新型是一种长笛支架，属于音乐设备领域。

背景技术：

现有技术中，长笛是现代管弦乐和室乐中主要的高音旋律乐器，其外形是一根开有数个音孔的圆柱形长管。由于长笛的音质动感好听，声音婉转悠扬，吸引了众多的音乐爱好者争相吹奏。

对于长笛的演奏者来说，在最初的演奏过程中，需要时刻注意保持正确的长笛演奏姿势。如果在学习开始时没有养成正确的演奏姿势，那么在以后的学习和演奏过程中将会造成一连串的不良后果。在实际的学习过程中，由于初学者对乐谱不够熟悉，因而在吹奏时往往要在正确的演奏姿势和看谱动作之间频繁切换，所以存在较大的问题，这不仅不利于保持正确的演奏姿势，还使人容易疲劳，对于一些能够十分熟练地演奏长笛的演奏者来说，当吹奏一些不够熟悉的乐曲时，也会出现在演奏姿势和看谱动作之间频繁切换的问题，这给演奏者的演奏带来了不便。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供一种长笛支架，以解决上述背景技术中提出的问题，本实用新型使用方便，便于操作，稳定性好，可靠性高。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种长笛支架，包括话筒、固定架、转轴、升降杆、固定器、升降筒、底座、转动杆、挡块、固定板、照明板以及LED灯，所述底座上安装有三个支架，所述底座的上端安装有升降筒，所述升降筒的中轴线垂直于水平面进行布置，所述升降筒的上端与升降杆装配在一起，所述升降筒的中轴线与升降杆的中轴线相重合，所述升降杆位于升降筒的内部，所述升降筒的上端位置安装有固定器，所述升降杆的上端装配有转轴，所述转轴位于固定架上，所述固定架的左侧位置安装有话筒，所述升降杆的中间位置安装有转动杆，所述转动杆的左侧通过转轴与固定板装配在一起，所述固定板的上端安装有照明板，所述固定板的下侧安装有挡块，所述挡块为横截面呈L形的棱柱结构，所述照明板上安装有LED灯。

进一步地，分布在底座上的三个支架之间呈120°夹角进行排列，三个支架的末端安装有橡胶套。

进一步地，安装在照明板上的LED灯设置有多个且多个LED灯之间等距进行排列。

进一步地，所述升降筒的外侧端面上分布有防滑纹。

进一步地，所述话筒通过固定卡块进行固定。

本实用新型的有益效果：本实用新型的一种长笛支架，通过添加升降杆与升降筒来实现对固定架高度的调节，该设计有效的解决了传统设备无法进行高度调节的问题，另外固定板则便于对演奏本进行放置，进而解决了传统长笛支架无法进行演奏本放置的问题，而位于固定板上端的照明板则实现对演奏本的照明，该设计有效的解决了传统设备在使用的过程中无法进行照明的问题，并且固定板通过转轴进行固定，该设计便于演奏者根据自己的需要进行固定板位置的调节，本实用新型使用方便，便于操作，稳定性好，可靠性高。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

图1为本实用新型一种长笛支架的结构示意图；

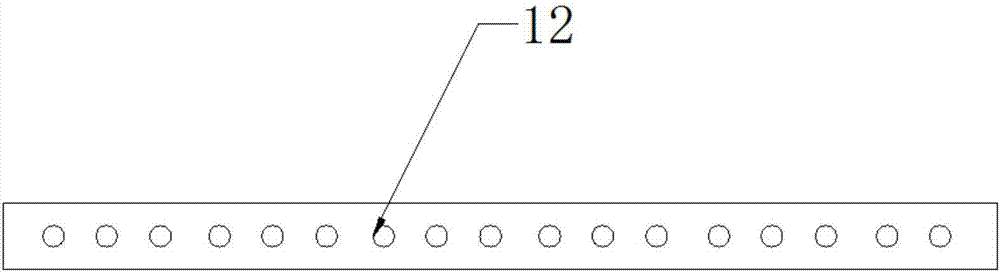

图2为本实用新型一种长笛支架中照明板的结构示意图；

图中：1-话筒、2-固定架、3-转轴、4-升降杆、5-固定器、6-升降筒、7-底座、8-转动杆、9-挡块、10-固定板、11-照明板、12-LED灯。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1和图2，本实用新型提供一种技术方案：一种长笛支架，包括话筒1、固定架2、转轴3、升降杆4、固定器5、升降筒6、底座7、转动杆8、挡块9、固定板10、照明板11以及LED灯12，底座7上安装有三个支架，底座7的上端安装有升降筒6，升降筒6的中轴线垂直于水平面进行布置，升降筒6的上端与升降杆4装配在一起，升降筒6的中轴线与升降杆4的中轴线相重合，升降杆4位于升降筒6的内部，升降筒6的上端位置安装有固定器5，通过添加升降杆4与升降筒6来实现对固定架2高度的调节，该设计有效的解决了传统设备无法进行高度调节的问题，升降杆4的上端装配有转轴3，转轴3位于固定架2上，固定架2的左侧位置安装有话筒1，升降杆4的中间位置安装有转动杆8，转动杆8的左侧通过转轴3与固定板10装配在一起，固定板10的上端安装有照明板11，固定板10的下侧安装有挡块9，挡块9为横截面呈L形的棱柱结构，照明板11上安装有LED灯12，位于固定板10上端的照明板11则实现对演奏本的照明，该设计有效的解决了传统设备在使用的过程中无法进行照明的问题，并且固定板10通过转轴3进行固定，该设计便于演奏者根据自己的需要进行固定板10位置的调节。

分布在底座7上的三个支架之间呈120°夹角进行排列，三个支架的末端安装有橡胶套，安装在照明板11上的LED灯12设置有多个且多个LED灯12之间等距进行排列，升降筒6的外侧端面上分布有防滑纹，话筒1通过固定卡块进行固定。

具体实施方式：在进行使用时，首先工作人员对本实用新型进行检查，检查是否存在缺陷，如果存在缺陷的话就无法进行使用了，此时需要通知维修人员进行维修，如果不存在问题的话就可以进行使用，使用时，首先工作人员将本实用新型搬运到演奏地点，然后通过升降杆4与升降筒6实现对固定架2高度的调节，调节完成后即可将话筒1放置到固定架2上，然后演奏者根据自己的实际身高进行转动杆8高度的调节，调节完成后即可进行使用，在演奏的过程中开启LED灯12，继而实现对固定板10上演奏本的照明，继而便于演奏者进行演奏，本实用新型通过添加升降杆4与升降筒6来实现对固定架2高度的调节，该设计有效的解决了传统设备无法进行高度调节的问题，而位于固定板10上端的照明板11则实现对演奏本的照明，该设计有效的解决了传统设备在使用的过程中无法进行照明的问题，并且固定板10通过转轴3进行固定，该设计便于演奏者根据自己的需要进行固定板10位置的调节。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
