一种手风琴用夹持式扩音装置的制作方法

本实用新型涉及手风琴辅助装置领域，具体是涉及一种手风琴用夹持式扩音装置。

背景技术：

手风琴一种既能够独奏，又能伴奏的簧片乐器，不仅能够演奏单声部的优美旋律，还可以演奏多声部的乐曲，更可以如钢琴一样双手演奏丰富的和声。手风琴声音宏大，音色变化丰富，手指与风箱的巧妙结合，能够演奏出多种不同风格的乐曲，这是许多乐器无法比拟的；除了独立演奏外，也可参加重奏、合奏，可以说一架手风琴就是一个小型乐队。加之音高固定，易学易懂，体积小，携带方便，手风琴很适合不同年龄的演奏者自娱自乐，也可以很方便地携带到学校、剧场参加演出，手风琴由于发出的声音过小，在演奏的时候声音传播的距离过近，造成后面的听众无法听到，影响了演奏效果，因此需要一种手风琴用夹持式扩音装置。

技术实现要素：

本实用新型的目的就在于为了解决上述问题而提供一种手风琴用夹持式扩音装置。

本实用新型通过以下技术方案来实现上述目的：

一种手风琴用夹持式扩音装置，包括机体、安装架、控制面板和控制按钮，所述机体侧面设置有所述安装架，所述安装架上设置有卡爪，所述安装架中部设置有调整旋钮，所述安装架旁侧设置有声音采集管，所述机体另一侧面设置有USB接头，所述USB接头旁侧设置有声音输出管，所述机体表面设置有所述控制面板，所述控制面板上设置有所述控制按钮，所述控制按钮旁侧设置有电源开关，所述机体内部设置有麦克风，所述麦克风旁侧设置有蓄电池，所述蓄电池旁侧设置有扬声器，所述扬声器旁侧设置有控制主机，所述控制主机上设置有储存器，所述储存器旁侧设置有功率放大器。

上述结构中，当需要使用装置时，使用者将装置通过所述卡爪夹持在手风琴上，通过所述调整旋钮调整所述卡爪卡紧，之后通过按下所述电源开关让装置通电，通过所述控制按钮发送工作指令，工作指令以电信号的形式通过导线传递给所述控制主机，所述控制主机将工作指令通过导线以电信号的形式传递给所述麦克风，所述麦克风工作，演奏手风琴发出的声音从所述声音采集管进入到所述麦克风，所述麦克风将声音信息转换为电信号通过导线传递给所述控制主机，所述控制主机将电信号通过导线传递给所述功率放大器，所述功率放大器将电信号进行放大后通过导线传递给所述扬声器，所述扬声器将电信号转换为声音信息通过所述声音输出管向外界播放，当需要储存声音信息时，通过所述控制按钮发送工作指令，工作指令以电信号的形式通过导线传递给所述控制主机，所述控制主机将转化为电信号的声音信息转换为数字信号，并通过导线传递给所述储存器，所述储存器将数字信息储存，并可通过数据线经所述USB接头连接到其它多媒体设备上进行播放。

为了进一步提高手风琴支架的使用功能，所述安装架通过螺钉固定在所述机体上，所述卡爪通过卡槽固定在所述安装架上所述调整旋钮通过螺纹固定在所述安装架上。

为了进一步提高手风琴支架的使用功能，所述声音采集管通过螺纹固定在所述机体上，所述USB接头通过卡槽固定在所述机体上，所述声音输出管通过螺纹固定在所述机体上。

为了进一步提高手风琴支架的使用功能，所述控制面板通过螺钉固定在所述机体上，所述控制按钮内嵌在所述机体上，所述电源开关通过螺纹固定在所述机体上。

为了进一步提高手风琴支架的使用功能，所述麦克风通过卡槽固定在所述机体内，所述蓄电池通过卡槽固定在所述机体内，所述扬声器通过卡槽固定在所述机体内。

为了进一步提高手风琴支架的使用功能，所述控制主机通过卡槽固定在所述机体内，所述储存器通过卡槽固定在所述控制主机上，所述功率放大器通过卡槽固定在所述控制主机上。

为了进一步提高手风琴支架的使用功能，所述控制主机与所述储存器、所述功率放大器、所述扬声器、所述蓄电池、所述麦克风、所述USB接头、所述电源开关和所述控制按钮通过导线连接。

有益效果在于：本装置通过卡爪能够将装置夹持在手风琴上，能对手风琴的声音进行放大，保证了演奏效果，同时能对手风琴的演奏声音进行录音并保存。

附图说明

图1是本实用新型一种手风琴用夹持式扩音装置的外部图；

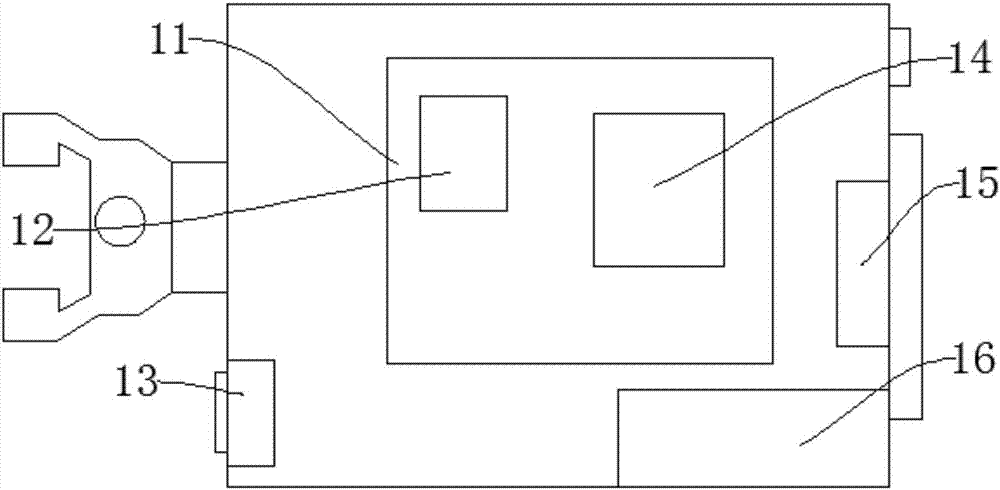

图2是本实用新型一种手风琴用夹持式扩音装置的内部图。

附图标记说明如下：

1、机体；2、卡爪；3、调整旋钮；4、安装架；5、声音采集管；6、USB接头；7、声音输出管；8、控制面板；9、电源开关；10、控制按钮；11、控制主机；12、储存器；13、麦克风；14、功率放大器；15、扬声器；16、蓄电池。

具体实施方式

下面结合附图对本实用新型作进一步说明：

如图1-图2所示，一种手风琴用夹持式扩音装置，包括机体1、安装架4、控制面板8和控制按钮10，机体1侧面设置有安装架4，安装架4用来连接机体1，安装架4上设置有卡爪2，卡爪2用来将装置夹持在手风琴上，安装架4中部设置有调整旋钮3，调整旋钮3用来调整紧固卡爪2，安装架4旁侧设置有声音采集管5，声音从声音采集管5进入到麦克风13中，机体1另一侧面设置有USB接头6，USB接头6用来进行数据交换和对蓄电池16充电，USB接头6旁侧设置有声音输出管7，声音输出管7用来播放扩大后的声音，机体1表面设置有控制面板8，控制面板8用来安装控制组件，控制面板8上设置有控制按钮10，控制按钮10用来发送工作指令，控制按钮10旁侧设置有电源开关9，电源开关9用来装置的通电情况，机体1内部设置有麦克风13，麦克风13用来将声音信息转换为电信号，麦克风13旁侧设置有蓄电池16，蓄电池16用来为装置提供电能，蓄电池16旁侧设置有扬声器15，扬声器15用来输出放大的声音信息，扬声器15旁侧设置有控制主机11，控制主机11是控制中心，控制主机11上设置有储存器12，储存器12用来储存声音信息，储存器12旁侧设置有功率放大器14，功率放大器14用来放大声音信息转换成的电信号。

上述结构中，当需要使用装置时，使用者将装置通过卡爪2夹持在手风琴上，通过调整旋钮3调整卡爪2卡紧，之后通过按下电源开关9让装置通电，通过控制按钮10发送工作指令，工作指令以电信号的形式通过导线传递给控制主机11，控制主机11将工作指令通过导线以电信号的形式传递给麦克风13，麦克风13工作，演奏手风琴发出的声音从声音采集管5进入到麦克风13，麦克风13将声音信息转换为电信号通过导线传递给控制主机11，控制主机11将电信号通过导线传递给功率放大器14，功率放大器14将电信号进行放大后通过导线传递给扬声器15，扬声器15将电信号转换为声音信息通过声音输出管7向外界播放，当需要储存声音信息时，通过控制按钮10发送工作指令，工作指令以电信号的形式通过导线传递给控制主机11，控制主机11将转化为电信号的声音信息转换为数字信号，并通过导线传递给储存器12，储存器12将数字信息储存，并可通过数据线经USB接头6连接到其它多媒体设备上进行播放。

为了进一步提高手风琴支架的使用功能，安装架4通过螺钉固定在机体1上，卡爪2通过卡槽固定在安装架4上调整旋钮3通过螺纹固定在安装架4上，声音采集管5通过螺纹固定在机体1上，USB接头6通过卡槽固定在机体1上，声音输出管7通过螺纹固定在机体1上，控制面板8通过螺钉固定在机体1上，控制按钮10内嵌在机体1上，电源开关9通过螺纹固定在机体1上，麦克风13通过卡槽固定在机体1内，蓄电池16通过卡槽固定在机体1内，扬声器15通过卡槽固定在机体1内，控制主机11通过卡槽固定在机体1内，储存器12通过卡槽固定在控制主机11上，功率放大器14通过卡槽固定在控制主机11上，控制主机11与储存器12、功率放大器14、扬声器15、蓄电池16、麦克风13、USB接头6、电源开关9和控制按钮10通过导线连接。

以上显示和描述了本实用新型的基本原理、主要特征和优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其效物界定。
