泛光灯后盖的制作方法

本实用新型涉及泛光灯设计领域，尤其是涉及一种泛光灯后盖。

背景技术：

泛光灯是一种可以向四面八方均匀照射的照明器具，它的照射范围可以任意调整，因此其通常使用在需要大范围照明的地方，如汽车停车场、篮球场等。而由于泛光灯的照明能力很强，其照明时其光源温度很高，而泛光灯的后盖由于用于安装光源，其与光源的距离相当接近，因此对泛光灯后盖的性能和结构要求很高，但是目前泛光灯后盖结构复杂，造价成本高，散热不理想，其在受热后容易变形，可靠性差。

技术实现要素：

本实用新型的目的在于提供一种结构简单，牢固，散热良好，使用寿命长的泛光灯后盖。

根据本实用新型的一个方面，提供了一种泛光灯后盖，包括盖身和散热座，其中盖身和散热座相连接，散热座设有散热凸起，散热凸起设有凹槽。

本实用新型的有益效果是：本实用新型的结构简单，其利用盖身来与泛光灯前盖进行结合，而利用散热座来对泛光灯进行散热，且由于设置了散热凸起，并在散热凸起内设有凹槽，使得散热座的散热面积大大增大，增加了散热效率和效果，保证了本实用新型的使用寿命。

在一些实施方式中，盖身设有固定座。固定座的设置可以方便盖身与泛光灯前盖的固定，保证其连接的可靠性。

在一些实施方式中，盖身设有导线孔。导线孔的设置能方便电源线的安装和固定。

在一些实施方式中，散热座内设有灯座。灯座的设置能方便泛光灯光源的安装，保证光源的安装可靠性。

在一些实施方式中，凹槽呈“U”型。“U”型凹槽的加工方便，且能明显提高其散热面积，能提高凹槽的工作性能。

在一些实施方式中，散热座是由PPS(Phenylenesulfide，即聚苯硫醚)塑料制成的散热座。PPS塑料的耐热性高，机械强度，刚性，耐磨性都优秀，因此其作为散热座的材料，能保证散热座牢固且受热不易变形，并相对于金属制作的散热座能明显降低成本。

在一些实施方式中，盖身是由PC(Polycarbonate，即聚碳酸酯)塑料制成的盖身。PC塑料的热塑性好，且具有良好的电绝缘性，阻燃性，尺寸稳定性，因此其作为盖身的材料，能保证本实用新型的结构稳定，防止本实用新型因高温出现燃烧等情况，并相对于金属制作的盖身能明显降低成本。

附图说明

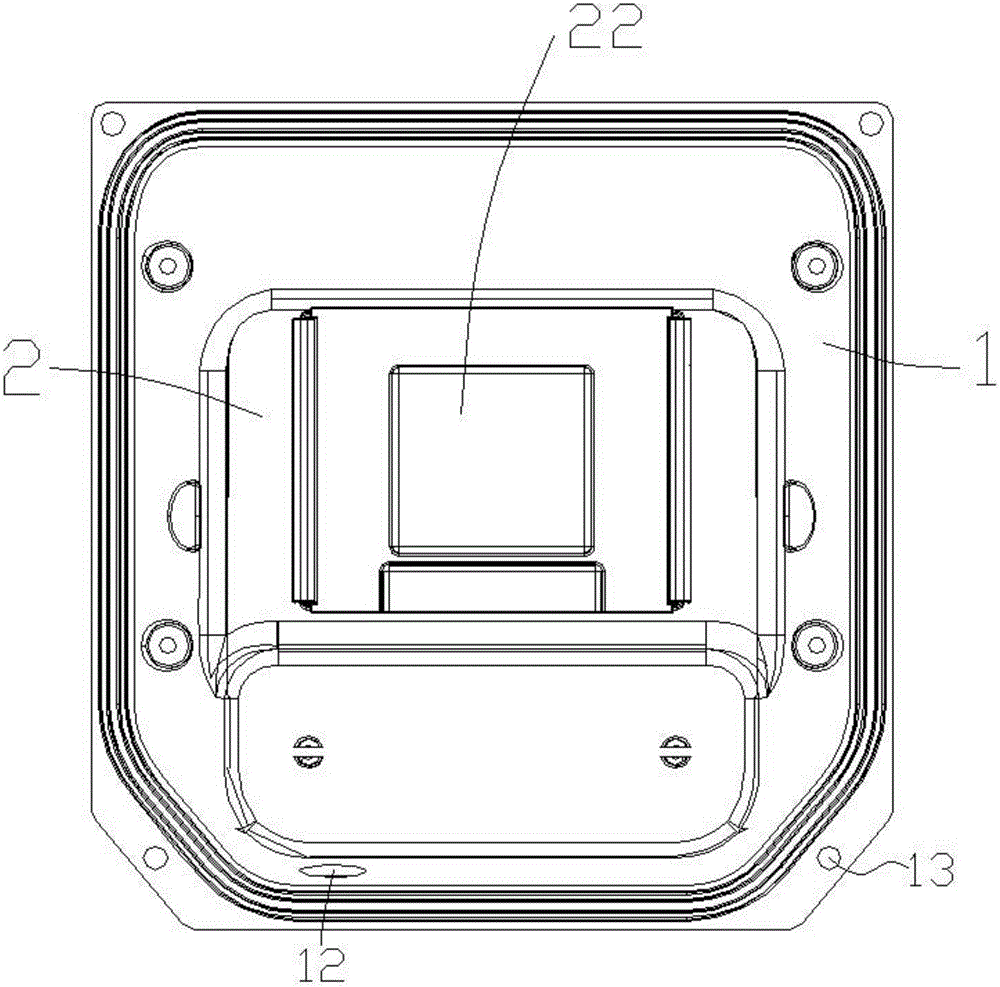

图1为本实用新型的一种实施方式的泛光灯后盖的结构示意的正视图。

图2为图1所示的泛光灯后盖的后视图。

图3为图1所示的泛光灯后盖的左视图。

具体实施方式

下面结合附图对本实用新型作进一步详细的说明。

参考图1-图3，本实用新型的泛光灯后盖，包括盖身1和散热座2，其中盖身1是由PC塑料制成的盖身1，散热座2是由PPS塑料制成的散热座2，且其通过对盖身1和散热座2两次射出成型，使得盖身1和散热座2连为一体。

盖身1对称设有两个固定座11，且盖身1上还设有多个安装孔13，以方便与泛光灯前盖的连接。另外，盖身1底部还设有导线孔12，以方便电源线的安装和固定。

散热座2上设有散热凸起21，散热凸起21为多个，且多个散热凸起21在散热座2上呈方型分布，每个散热凸起21上均设有呈“U”型的凹槽211。另外，散热座2内还设有灯座22。

本实用新型安装时，泛光灯的光源，如LED灯等安装在灯座22内，电源线穿过导线孔12，然后通过固定座11与泛光灯前盖连接，再利用螺栓在安装孔13上进行固定，使得本实用新型与泛光灯前盖牢固，稳定地连接。

本实用新型工作时，光源发亮，且光源所发出的热量能通过散热座2的散热凸起21快速散去，以防止其受热损坏，保证其正常工作。

以上所述的仅是本实用新型的一些实施方式。对于本领域的普通技术人员来说，在不脱离本实用新型创造构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
