一种具有翻转调节机构的LED路灯的制作方法

本实用新型涉及路灯照明技术领域，尤其是一种具有翻转调节机构的LED路灯。

背景技术：

在公知的技术领域，路灯安装后，照射方向相对固定，仅可以向一个方向照射，而在一些特殊场合或者特殊的安装环境下，需要路灯具有多个照射方向的功能。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的在于提供一种可解决上述问题的一种具有翻转调节机构的LED路灯。

本实用新型解决其技术问题所采用的技术方案是：一种具有翻转调节机构的LED路灯，包括路灯壳体和钢化玻璃面板，路灯壳体一侧设有调整路灯壳体内外气压的换气阀，路灯壳体正面设有开口，路灯壳体开口处近边缘活动连接有复数个用于固定钢化玻璃面板的C型扣，路灯壳体内部底端活动连接有铝基板，铝基板正面设置可拆卸式用于发光的LED灯组，LED灯组周围设置有用于增强LED灯组照射效果的反光罩，路灯壳体两侧活动连接用于安装路灯壳体的调节支架，调节支架两侧连接有用于固定调节支架的可拆卸的固定螺钉和用于改变调节支架安装角度的可拆卸的调节螺钉，路灯壳体与调节螺钉对应的位置上设置有复数个不同角度用于和调节螺钉配合的调节螺孔，调节支架底部设有安装插槽，路灯壳体背面焊接固定有若干根用于散热的导热铜管，导热铜管上焊接有用于增大散热面积的散热片。

本实用新型进一步设置为：散热片为鳍片散热器片。

本实用新型进一步设置为：调节支架外涂覆锌铬涂层。

本实用新型进一步设置为：反光罩由四片反光镜面组成。

本实用新型的有益效果是：路灯可以向多个方向翻转调节，照射方向广泛，可以适用于不同的安装环境中。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

图1是本实用新型的左视图；

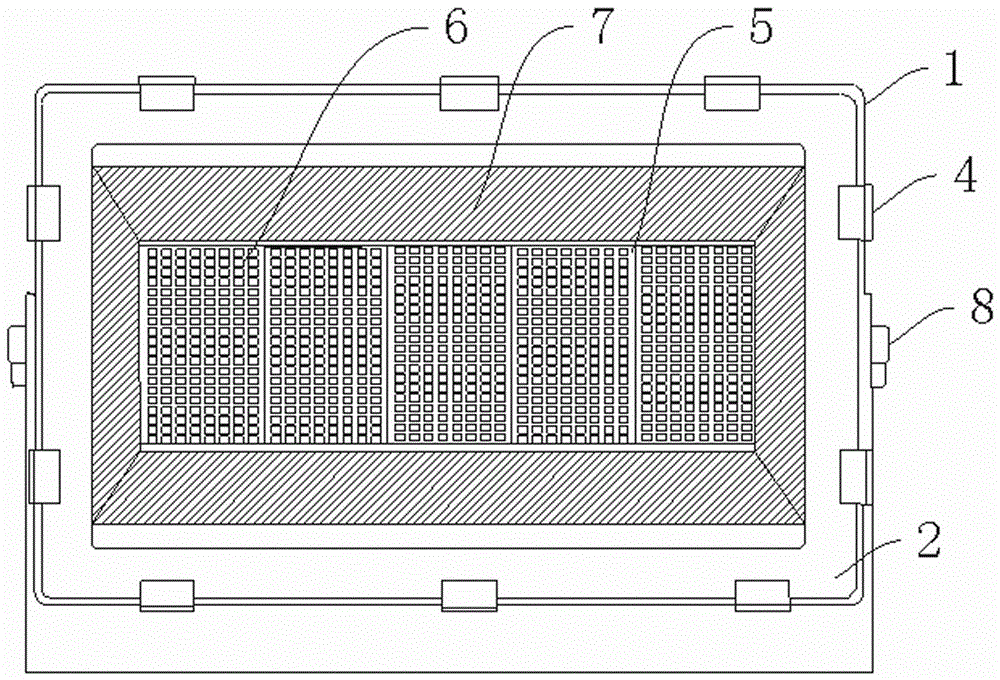

图2是本实用新型的底视图；

图中：1.路灯壳体，2.钢化玻璃面板，3.换气阀，4.C型扣，5.铝基板，6.LED灯组，7.反光罩，8.调节支架，9.固定螺钉，10.调节螺钉，11.调节螺孔，12.安装插槽，13.导热铜管，14.散热片。

具体实施方式

现在结合附图对本实用新型作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本实用新型的基本结构，因此其仅显示与本实用新型有关的构成。

如图1和图2所示的本实用新型的优选实施例，一种具有翻转调节机构的LED路灯，包括路灯壳体1和钢化玻璃面板2，路灯壳体1一侧设有调整路灯壳体1内外气压的换气阀3，换气阀3一般采用呼吸阀，在路灯壳体1长时间使用过程中，容易产生缝隙，这样雨水、水气等就容易侵蚀到路灯壳体1内部，在路灯开启的时候，光源的热量使雨水或者水气蒸发，就可以从呼吸阀内排出，保证了路灯壳体1内外气压平衡，延长了路灯各个部件的使用寿命。

路灯壳体1正面设有开口，路灯壳体1开口处近边缘活动连接有复数个用于固定钢化玻璃面板2的C型扣4，C型扣可以很方便的拆卸钢化玻璃面板2，方便更换路灯壳体1内部损坏的光源，路灯壳体1内部底端活动连接有铝基板5，采用铝制的基板，因为铝的导热性能好，就可以更快的散发掉光源产生的热量，铝基板5正面设置可拆卸式用于发光的LED灯组6，LED灯组6周围设置有用于增强LED灯组6照射效果的反光罩7，反光罩可以聚焦照射一个方向，增强路灯的照射效果。路灯壳体1两侧活动连接用于安装路灯壳体1的调节支架8，调节支架8两侧连接有用于固定调节支架8的可拆卸的固定螺钉9和用于改变调节支架8安装角度的可拆卸的调节螺钉10，路灯壳体1与调节螺钉10对应的位置上设置有复数个不同角度用于和调节螺钉10配合的调节螺孔11，调节支架8底部设有安装插槽12。在安装时需要调整照射角度的时候，先拧松固定螺钉9，使路灯壳体1相对于固定螺钉9为轴心变换照射角度，调整到适合的角度时，拧紧调节螺钉10，然后将安装插槽12与路灯杆连接，这样就可以配合不同的需求和安装环境来翻转调节路灯，增加了路灯的适用范围，方便安装与使用。

路灯壳体1背面焊接固定有若干根用于散热的导热铜管13，导热铜管13将路灯壳体1内LED灯组6产生的热量传导到路灯壳体1外，导热铜管13上焊接有用于增大散热面积的散热片14，散热片14增大了散热面积，使导热铜管13传导出来的热量更快的散发。

散热片14为鳍片散热器片，鳍片散热器片更进一步增加了散热面积，散热效果更好。

调节支架8外涂覆锌铬涂层，锌铬涂层可以防止调节支架8生锈。

反光罩7由四片反光镜面组成。

以上述依据本实用新型的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项实用新型技术思想的范围内，进行多样的变更以及修改。本项实用新型的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
