LED墙灯的制作方法

本实用新型涉及照明技术领域，尤其涉及一种LED墙灯。

背景技术：

我们知道，墙灯作为传统灯具在美国已经有100多年的使用历史了，但是其外观结构、安装固定方式基本没什么变化，其外部散热壳体的上下盖主要通过转轴与转轴孔的配合来实现连接装配，然而，在实际生产过程中，我们发现，这种装配方式不仅结构复杂，而且对其转轴孔的加工精度要求比较高，往往需要对其转轴孔进行二次加工，效率低，成本高。

技术实现要素：

本实用新型的目的在于提供了一种LED墙灯，其外部散热壳体的连接结构更简单，无需二次加工，装配效率更高。

本实用新型是这样实现的：

一种LED墙灯，所述LED墙灯包括金属散热壳体,所述金属散热壳体包括安设光源模块的上盖以及安设电源模块的下盖，所述上盖的一侧通过侧立定位槽与带凸台的转轴相互配合与所述下盖的一侧进行转动连接，所述上盖的另一侧通过螺丝结构与所述下盖的另一侧进行紧固连接。

作为上述LED墙灯的改进，所述侧立定位槽包括相接设置的第一弧形槽位与第二弧形槽位，所述第一弧形槽位的尺寸大于所述第二弧形槽位的尺寸，使得所述凸台卡设于所述第一弧形槽位，所述转轴卡设于所述第二弧形槽位。

作为上述LED墙灯的改进，所述上盖的一侧设有两间隔设置的侧立定位槽，所述下盖的一侧设有两与所述两侧立定位槽相适配的带凸台的转轴。

作为上述LED墙灯的改进，所述下盖的一侧还设有两托台，每一所述托台设有一与所述侧立定位槽的外轮廓相适配的承托弧面，以对应承托一所述侧立定位槽。

作为上述LED墙灯的改进，所述下盖的一侧设有两间隔设置的侧立定位槽，所述上盖的一侧设有两与所述两侧立定位槽相适配的带凸台的转轴。

作为上述LED墙灯的改进，所述上盖的一侧还设有两托台，每一所述托台设有一与所述侧立定位槽的外轮廓相适配的承托弧面，以对应承托一所述侧立定位槽。

作为上述LED墙灯的改进，所述上盖与所述下盖的相接处设有防水硅胶。

作为上述LED墙灯的改进，所述光源模块包括LED光源以及罩设所述LED光源的光学透光罩，所述LED光源通过插拔接头结构与所述电源模块进行电性连接。

本实用新型的有益效果是：本实用新型提供的LED墙灯，其上盖的一侧通过侧立定位槽与带凸台的转轴相互配合与其下盖的一侧进行转动连接，通过侧立定位槽与带凸台的转轴相互配合来实现金属散热壳体打开旋转角度及防止其上、下盖脱落定位的目的，其侧立定位槽可通过模具直接压铸成型，无需二次加工，便可实现其金属散热壳体的上、下盖装配，可见，本LED墙灯其外部散热壳体的连接结构更简单，无需二次加工，装配效率更高。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型LED墙灯一种较佳实施例的整体结构示意图。

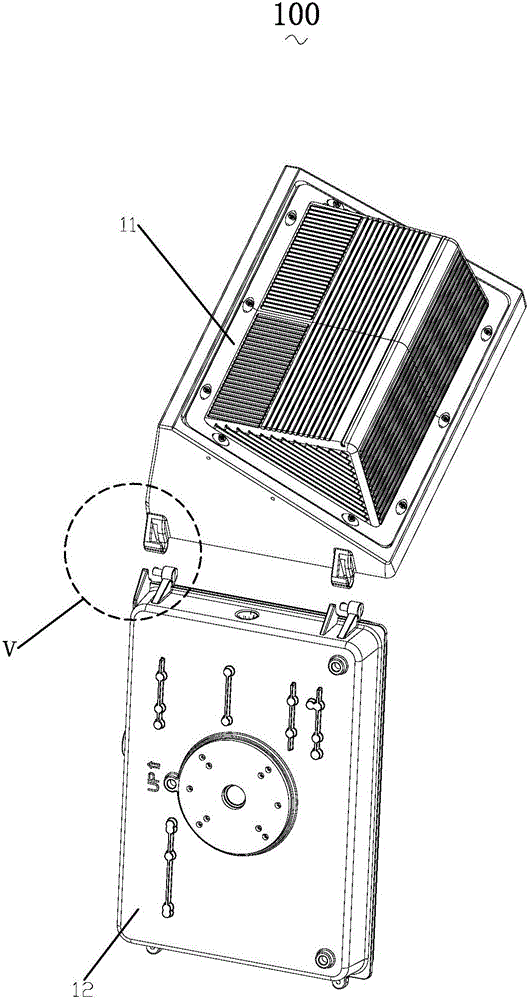

图2为图1所示LED墙灯的拆分结构示意图。

图3为图2所示LED墙灯的局部Ⅴ放大结构示意图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1至图3所示，本实施例提供一种LED墙灯100，LED墙灯100包括金属散热壳体，金属散热壳体包括安设光源模块(未图示)的上盖11以及安设电源模块(未图示)的下盖12，上盖11的一侧通过侧立定位槽111与带凸台122的转轴121相互配合与下盖12的一侧进行转动连接，上盖11的另一侧通过螺丝结构(未图示)与下盖12的另一侧进行紧固连接。

在本实施例中，如图1及图3所示，两间隔设置的侧立定位槽111设于上盖11的一侧，两与两侧立定位槽111相适配的带凸台122的转轴121设于下盖12的一侧，具体地，侧立定位槽111包括相接设置的第一弧形槽位1111与第二弧形槽位1112，第一弧形槽位1111的尺寸大于第二弧形槽位1112的尺寸，使得凸台122卡设于第一弧形槽位1111，转轴121卡设于第二弧形槽位1112，当金属散热壳体初始安装时，转轴121及转轴上面的凸台122分别沿着相应的第一弧形槽位1111及第二弧形槽位1112转动，逐步定位到侧立定位槽111里面去，随着角度旋转，定位越来越多，在旋转120度时达到最大，这样装配后，上、下盖在装配转动时和转动后，不易脱落，从而提高产品的安全性。

如图1及图3所示，下盖12的一侧还设有两托台123，每一托台123设有一与侧立定位槽111的外轮廓相适配的承托弧面1231，以对应承托一侧立定位槽111，通过托台123的结构设置，一方面可防止金属散热壳体刚开始装配时出现脱落的情况，另一方面可对金属散热壳体的上下盖旋转打开的最终角度起到限定作用。

另外，上盖11与下盖12的相接处设有防水硅胶(未图示)，以增强本金属散热壳体的防水性能。光源模块包括LED光源以及罩设LED光源的光学透光罩21，LED光源通过插拔接头结构(未图示)与电源模块进行电性连接，通过插拔接头结构的设计，使得安设光源模块的上盖11与安设电源模块的下盖12可快速分离。

本实施例中的LED墙灯100，其两带凸台122的转轴121设计在下盖12的一侧，为下转轴方式，对于本领域技术人员而言，其亦可将两带凸台122的转轴121设计在上盖11的一侧，相应地，将两侧立定位槽111及两托台123分别设计在下盖12的一侧，使得整个方向倒转，形成上转轴方式。

本实施例提供的LED墙灯，其上盖的一侧通过侧立定位槽与带凸台的转轴相互配合与其下盖的一侧进行转动连接，通过侧立定位槽与带凸台的转轴相互配合来实现金属散热壳体打开旋转角度及防止其上、下盖脱落定位的目的，其侧立定位槽可通过模具直接压铸成型，无需二次加工，便可实现其金属散热壳体的上、下盖装配，可见，本LED墙灯其外部散热壳体的连接结构更简单，无需二次加工，装配效率更高。
