一种具有转动太阳能电池板的路灯的制作方法

本实用新型涉及太阳能路灯，尤其是一种具有转动太阳能电池板的路灯。

背景技术：

当前的太阳能路灯一般是通过太阳能电池板将光能转化为电能存储在蓄电池中，当夜晚来临，通过蓄电池为路灯提供电源，以给城市街道照明。太阳能电池板为固定安装在路灯杆上，因此，每天太阳能电池板所能接受的太阳的垂直照射十分有限，大大限制了对太阳能的利用。

技术实现要素：

本实用新型要解决的技术问题是提供一种具有转动太阳能电池板的路灯，其提高了太阳能灯利用太阳能的效率。

为达到上述目的，本实用新型的技术方案是提供一种具有转动太阳能电池板的路灯，包括太阳能电池板、蓄电池、用于支撑太阳能电池板的支撑架、路灯杆和LED灯，所述路灯杆的上部装有一支撑板，在支撑板上安装有一电机，电机的输出端连接一蜗杆，蜗杆带动一蜗轮，蜗轮中部固连有一转动杆，所述转动杆固连支撑架并带动支撑架转动，在支撑架上装有太阳能电池板；太阳能电池板将太阳能转化为电能并将其储存在蓄电池中，蓄电池为电机和LED灯供电。

作为本实用新型的一种改进，所述电机与一计时器相连接，并受计时器控制，每隔半小时工作一次，使太阳能电池板每隔半小时调整一次朝向。

作为本实用新型的一种改进，所述路灯杆上部设有一加强杆用于支撑所述支撑板，由此可以保证支撑板的稳定性。

作为本实用新型的一种改进，所述电机和蜗杆之间还装有一减速器，使每次调整的角度刚好能使太阳能电池板保持被太阳直射的状态，提高了太阳能电池板利用太阳能的效率。

本实用新型由于电机的输出端连接蜗杆，蜗杆带动蜗轮，蜗轮中部固连转动杆，转动杆固连支撑架并带动支撑架转动，在支撑架上装有太阳能电池板，所以当电机工作时，可导致太阳能电池板的转动，实现转动功能，又由于计时器和减速器的存在，使每次转动调整的角度刚好能使太阳能电池板保持被太阳直射的状态，提高了太阳能电池板利用太阳能的效率。

附图说明

图1是本实用新型结构示意图；

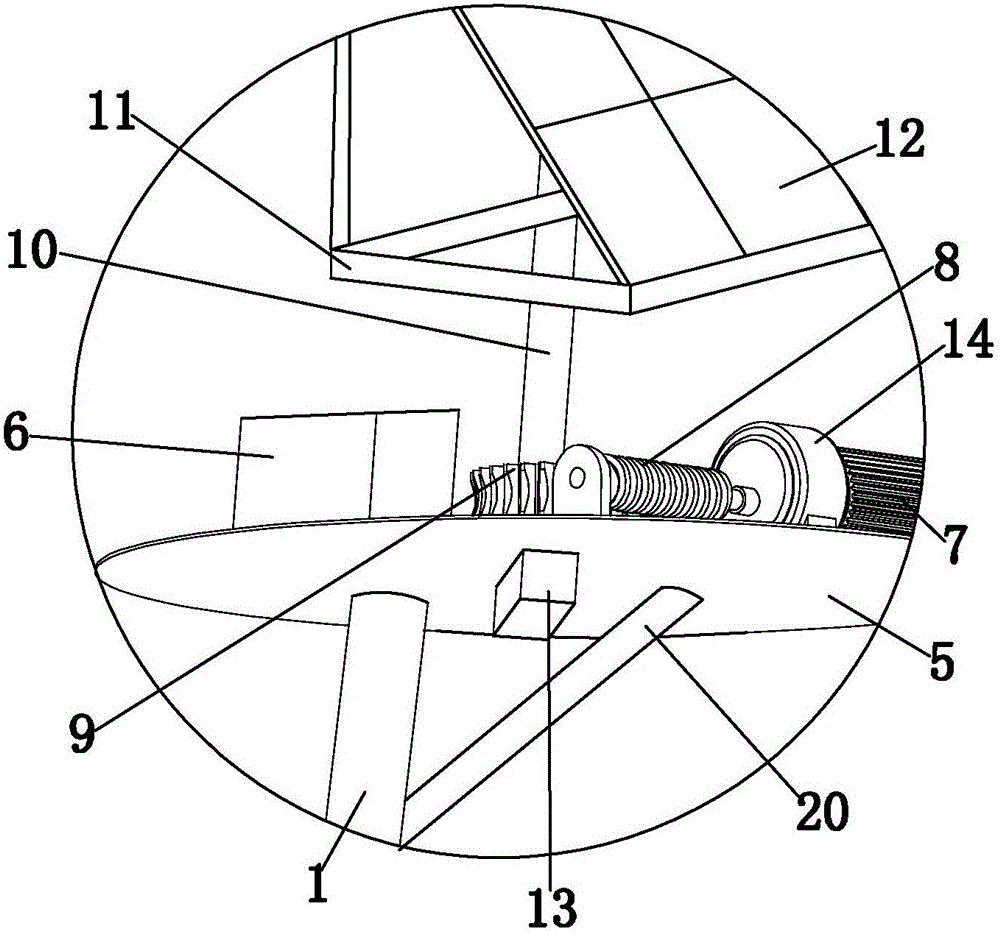

图2是图1中A处放大图。

具体实施方式

为了进一步解释本实用新型的技术方案，下面通过具体实施例对本实用新型进行具体的详细阐述。

请参阅图1至图2，本实用新型揭示了一种具有转动太阳能电池板的路灯，包括路灯杆1和LED灯2，LED灯2安装在灯罩3内，通过横杆4安装在路灯杆1上。在路灯杆1的上部装有一支撑板5，支撑板5由设置在其下方、横杆4上方的加强杆20支撑，由此可以保证支撑板5的稳定性。

蓄电池6、电机7安装在支撑板5上，电机7的输出端连接一减速器14，减速器14的另一端连有一蜗杆8，。蜗杆8带动一蜗轮9，蜗轮9中部固连有一转动杆10，所述转动杆10固连支撑架11，在支撑架11上装有太阳能电池板12；当电机7工作时，蜗杆8转动并带动蜗轮9，蜗轮9带动转动杆10，转动杆10固连支撑架11，最终导致太阳能电池板12的转动，实现转动功能。

太阳能电池板12将太阳能转化为电能并将其储存在蓄电池6中，蓄电池6为电机7和LED灯2供电。

电机7与计时器13相连接，并受计时器13控制，每隔半小时工作一次，使太阳能电池板12每隔半小时调整一次朝向；使每次调整的角度刚好能使太阳能电池板12保持被太阳直射的状态，提高了太阳能电池板12利用太阳能的效率。

以上仅是本实用新型一个较佳的实施例，本领域的技术人员按权利要求作等同的改变都落入本案的保护范围。
