一种自感应式节能台灯的制作方法

本实用新型涉及节能台灯技术领域，具体为一种自感应式节能台灯。

背景技术：

社会上目前大多的台灯是手控开关制，在漆黑的情况下难以开启，对我们的生活带来了极大的不便利，随着照明行业的发展，节能、智能成为了照明行业的主旋律。

技术实现要素：

本实用新型的目的在于提供一种自感应式节能台灯，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种自感应式节能台灯，包括底座，所述底座的外壁设置有电源线，所述电源线的另一端设置有插头，所述底座的顶部设置有支撑杆，所述支撑杆的顶部设置有鹅颈管，所述鹅颈管的顶部设置有灯罩，所述灯罩的内腔设置有灯泡，所述灯泡包括灯座，所述灯座的顶部设置有灯壳，所述灯壳的内腔设置有电路板，所述电路板的顶部左右两侧均设置有发光二极管，且两组发光二极管之间设置有感应器，所述感应器与右侧发光二极管之间设置有控制装置，所述控制装置与感应器、发光二极管和电路板电性连接。

优选的，所述鹅颈管的下端套接在支撑杆上。

优选的，所述灯罩的内腔设置有与灯座相配合的固定座。

与现有技术相比，本实用新型的有益效果是：本实用新型具有节能、便利和安全的特点，而且具有显著的经济性，本实用新型可以自动感应，从而无需手动控制来实现感应灯的亮灭状态，因而可以延长使用寿命。

附图说明

图1为本实用新型结构示意图；

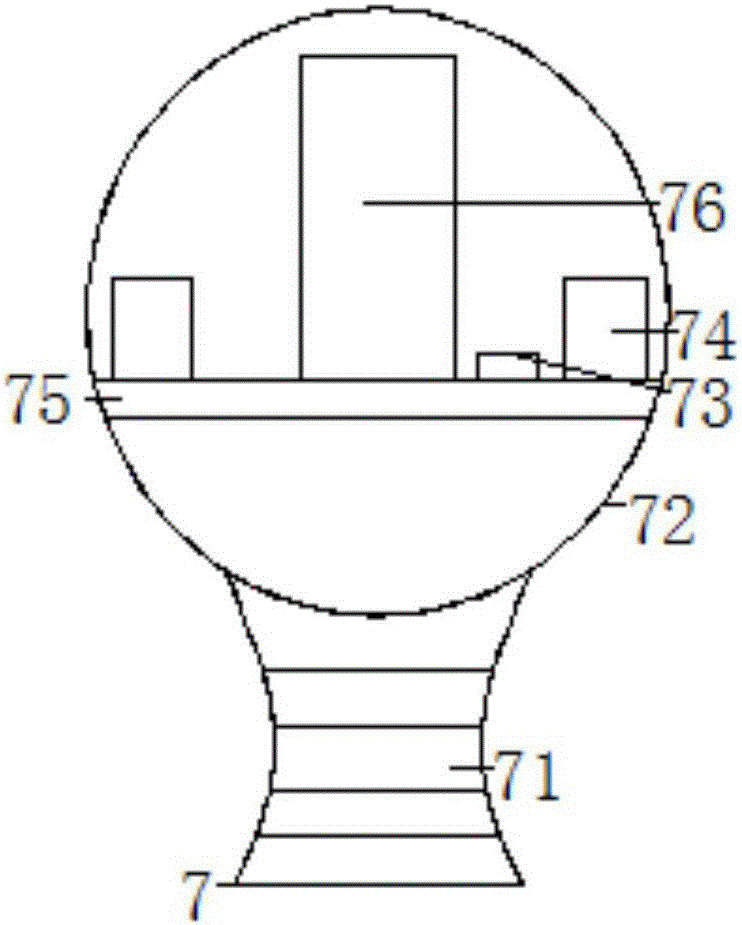

图2为本实用新型灯泡结构示意图。

图中：1底座、2电源线、3插头、4支撑杆、5鹅颈管、6灯罩、7灯泡、71灯座、72灯壳、73控制装置、74发光二极管、75电路板、76感应器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种自感应式节能台灯，包括底座1，所述底座1的外壁设置有电源线2，所述电源线2的另一端设置有插头3，所述底座1的顶部设置有支撑杆4，所述支撑杆4的顶部设置有鹅颈管5，所述鹅颈管5的顶部设置有灯罩6，所述灯罩6的内腔设置有灯泡7，所述灯泡7包括灯座71，所述灯座71的顶部设置有灯壳72，所述灯壳72的内腔设置有电路板75，所述电路板75的顶部左右两侧均设置有发光二极管74，且两组发光二极管74之间设置有感应器76，所述感应器76与右侧发光二极管74之间设置有控制装置73，所述控制装置73与感应器76、发光二极管74和电路板75电性连接。

其中，所述鹅颈管5的下端套接在支撑杆4上，可以通过鹅颈管5对台灯照明方向进行调节，所述所述灯罩6的内腔设置有与灯座71相配合的固定座，便于灯泡7的安装。

工作原理：在使用本实用新型时，先插上插头3，可以通过鹅颈管5对台灯照明方向进行调节，感应器76收到感应时，可以通过电路板75传递信号到控制装置73，控制装置73对发光二极管74进行控制。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
