LED高棚灯的制作方法

本实用新型涉及照明技术领域，尤其涉及一种LED高棚灯。

背景技术：

LED高棚灯，又称LED工矿灯，适用于工厂、电厂、钢厂、车间、仓库、体育馆、候车室、车站、油站、机场、商场、大卖场照明等大型宽敞场所的照明，是城市工业照明的重要组成部分。

LED高棚灯一般包括灯壳、光源组件以及电源驱动，其中电源驱动与光源组件电连接，现有的高棚灯中电源驱动一般设置在灯体内部，例如申请号为201310374013.0(公开号为CN103438392A)的中国发明专利公开的高棚灯结构。然而，这种结构的投光灯灯内部结构复杂，不方便组装和拆卸。

为此，人们设计出将电源驱动外置的高棚灯，以方便组装、接线、拆卸等操作，该种高棚灯使用防水型电源驱动。例如专利号为ZL201420822761.0(授权公告号为CN204300898U)的中国实用新型专利中公开的高棚灯结构。虽然将防水型的电源驱动外置，能使灯体结构简单，方便操作，但是该种高棚灯一般只能使用固定规格的电源驱动，当需要组装不同规格的电源驱动时，需对灯体的原有结构进行重新改造设计，十分不便。

技术实现要素：

本实用新型所要解决的技术问题是针对现有技术而提供一种能适用多种规格的电源驱动的LED高棚灯。

本实用新型解决上述技术问题所采用的技术方案为：一种LED高棚灯，包括灯壳和电源驱动，电源驱动的两端分别设置有安装翼，其特征在于，所述灯壳的上端设置有用于安装电源驱动的安装架，该安装架包括分别用于支撑电源驱动两端的第一支架和第二支架，各支架均包括与对应的安装翼连接的安装板，该安装板上设置有用于与安装翼上的第一连接孔通过紧固件连接而使各支架与电源驱动连接的第二连接孔，该第二连接孔为腰型孔，该腰型孔的长度方向与电源驱动的安装方向一致。

作为优选，所述安装板上沿电源驱动安装方向设置有至少两组第二连接孔，各组第二连接孔中沿与上述电源驱动安装方向垂直的方形设置有至少两个第二连接孔；使得该安装架能用于安装更多规格的电源驱动。

上述技术方案中的第一支架和第二支架具有多种可能的实现方式，作为优选，所述第一支架和第二支架均包括位于顶部的上述安装板、位于底部并与灯壳连接的底板以及连接上述安装顶部与底板的立板；不仅可使第一支架和第二支架结构简单，而且能使其内部结构稳定，从而更好地支撑电源驱动。

进一步，该LED高棚灯还包括用于安装该LED高棚灯的挂架，该挂架设置在灯壳上端并通过连接组件与灯壳铰接，该连接组件包括连接座和转轴，该连接座包括与灯壳上端连接的固定块和具有角度调节刻度的角度块，所述挂架的端部通过转轴与连接座铰接，且能沿角度块上的角度调节刻度转动并通过一锁定组件锁定；当高棚灯通过挂架安装时，通过转动灯壳，能沿角度块调节灯壳与挂架的相对位置，从而能根据需要调节高棚灯的照射角度，方便使用。

作为优选，所述锁定组件包括开设在角度块上的锁定孔和穿设在该锁定孔中并能将挂架与连接座锁定的锁紧件，该锁定孔与角度调节刻度一一对应；该锁定组件结构简单，使用方便，即需要调节角度时，只需将锁紧件旋出，然后调节挂架与连接座的相对角度，调节完毕时，将锁紧件重新插入，锁紧挂架与连接座即可。

为使灯壳与挂架的角度调节范围能满足用户的使用需要，并能保证调节的精度，作为优选，所述角度调节刻度的范围为-90°～90°，最小刻度为15°。

为使连接座结构稳固，并能较好地连接灯壳和挂架，作为优选，所述连接座为一体件，且所述固定块和角度块均为半圆形，该角度块的直线端向下延伸并与固定块的直线端连接而使角度块与固定块垂直，所述转轴设置在角度块的圆心处。

作为优选，所述挂架总体呈U型，其两端分别通过上述连接组件与灯壳铰接，且其横杆上开设有安装孔，这样通过该安装孔可将高棚灯固定至安装面处。

为使高棚灯的安装方式更加多样化，作为优选，所述挂架的横杆中心处设置有挂耳。

为使高棚灯的结构布局合理，从而使高棚灯功能稳定，作用优选，所述灯壳呈圆形，该灯壳的圆心处设置有一用于安装感应器的通孔，所述电源驱动设置在该通孔的上方，所述连接座沿灯壳的直径方向分设于灯壳两端，并位于电源驱动两侧；上述感应器可为多种，例如人体红外线感应器等，从而使得该高棚灯使用更加方便。

与现有技术相比，本实用新型的优点在于：安装架包括分别用于支撑电源驱动两端的第一支架和第二支架，各支架的安装板上与电源驱动连接的第二连接孔为腰型孔，并且该腰型孔的长度方向与电源驱动的安装方向一致，这样多种不同规格(主要为长度不同)的电源驱动均能通过其两端的安装翼与安装板上的第二连接孔连接固定，从而使得该安装架能用于安装多种不同规格的电源驱动。

附图说明

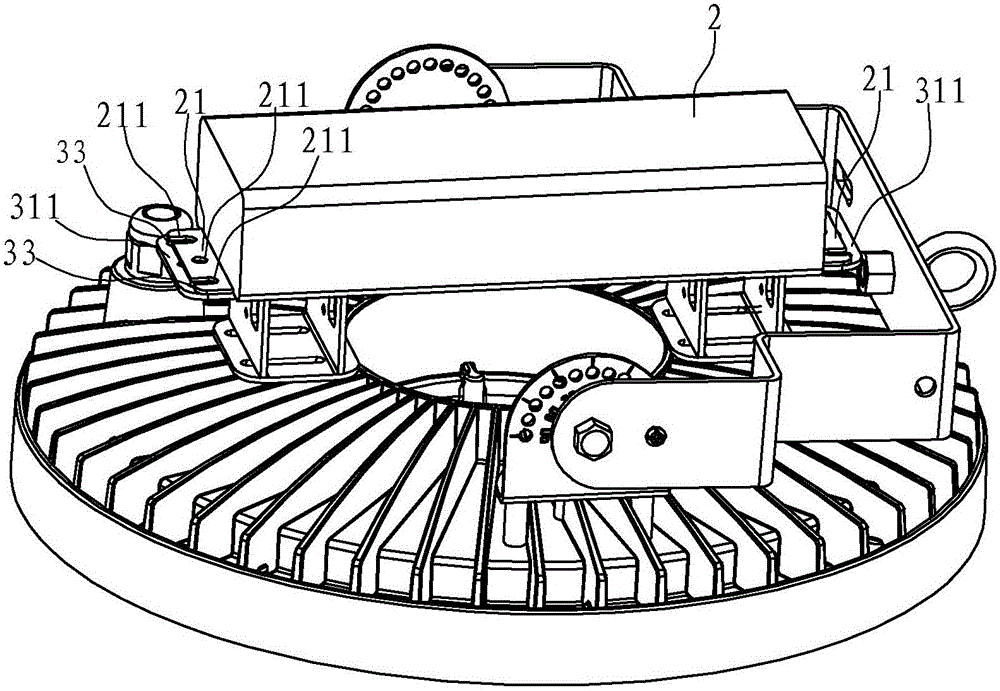

图1为本实用新型实施例中LED高棚灯结构示意图；

图2为本实用新型实施例中LED高棚灯的另一结构示意图；

图3为本实用新型实施例中LED高棚灯的再另一结构示意图；

图4为本实用新型实施例中LED高棚灯的局部结构分解图；

图5为本实用新型实施例中连接座的结构示意图。

具体实施方式

以下结合附图实施例对本实用新型作进一步详细描述。

如图1～5所示，一种LED高棚灯，包括灯壳1、电源驱动2以及用于悬挂安装该高棚灯的挂架4。本实施例中灯壳1呈圆形，该灯壳1的中心处设置有一用于安装感应器(未示出)的通孔7，该感应器可为多种，例如人体红外线感应器，这样当有人时，高棚灯亮，没人时，高棚灯自动熄灭，方便使用。

电源驱动2设置在该通孔7的上方，并通过一安装架3与灯壳1上端连接。安装架3包括分别用于支撑电源驱动2两端的第一支架31和第二支架32，各支架31，32均包括位于顶部的安装板311、位于底部并与灯壳1连接的底板313以及连接上述安装板311与底板313的立板312。上述安装板311与电源驱动2端部的安装翼21连接，为实现该安装板311与安装翼21的连接，安装板311上设置有用于与安装翼21上的第一连接孔211通过紧固件(例如：螺杆)连接而使各支架31，32与电源驱动2连接的第二连接孔33。进一步，为使本实施例中的安装架3能适用安装多种规格的电源驱动2，该第二连接孔33为腰型孔，该腰型孔的长度方向与电源驱动2的安装方向一致，即电源驱动2不同时，电源驱动2上安装翼21与安装板311的连接处可沿第二连接孔33长度方向移动，从而使得该安装架3能用于安装多种不同规格的电源驱动2。

再进一步，安装板311上沿电源驱动2安装方向设置至少两组第二连接孔33，各组第二连接孔33中沿与电源驱动安装方向垂直的方向设置至少两个第二连接孔33，对应地，上述安装翼21上并列设置有两个第一连接孔211。本实施例中，第二连接孔33为三组，且位于中间的那组第二连接孔33至少均设有两个较大的第二连接孔33，以利于电源驱动2散热，每组第二连接孔33中均具有三个第二连接孔33。

图1、图2以及图3分别为安装有三种不同规格电源驱动2的本实用新型中LED高棚灯的结构示意图，可见，本实用新型中的安装架3能用于安装多种不同规格的电源驱动2。

上述挂架4呈U型，其两端分别通过一连接组件与灯壳1铰接，为能通过多种方式实现该挂架4与安装面的连接，本实施例中在该挂架4的横杆上均设有两个安装孔41，同时在该横杆的中心处设置有一挂耳6，即使用紧固件通过安装孔41与安装面固定或通过挂耳6钩挂于安装面，均能实现该LED高棚灯的安装。为使该挂架4的强度更好，挂架4的两侧竖杆分别弯折而使挂架4呈“凸”字形。

上述连接组件包括连接座5和转轴53，其中该连接座5为一体件，包括与灯壳1上端连接的固定块52和具有角度调节刻度513的角度块51，固定块52和角度块51均为半圆形，该角度块51的直线端向下延伸并与固定块52的直线端连接而使角度块51与固定块52垂直，转轴53设置在角度块51的圆心处。挂架4的端部通过转轴53与连接座5铰接并能沿角度块51上的角度调节刻度513转动，且能通过一锁定组件锁定。本实施例中，述连接座5沿灯壳1的直径方向分设于灯壳1两端，并位于电源驱动2两侧。

上述锁定组件包括开设在角度块51上的锁定孔511和穿设在该锁定孔511中并能将挂架4与连接座5锁定的锁紧件512，该锁定孔511与角度调节刻度513一一对应。本实施例中角度调节刻度513的范围为-90°～90°，最小刻度为15°，即角度调节刻度513的中间刻度为0°并能分别向两侧调节90°，锁定孔511为13个。这样能使灯壳1与挂架4的角度调节范围能满足用户的使用需要，并能保证调节的精度。需要调节角度时，只需将紧固件512旋出，然后调节挂架4与连接座5的相对角度，调节完毕时，将紧紧件512重新插入，锁紧挂架4与连接座5即可。
