一种压差多用式舞台灯光设备防烧毁系统的制作方法

本实用新型属于灯具领域，涉及一种压差多用式舞台灯光设备防烧毁系统。

背景技术：

舞台灯光也叫"舞台照明"，简称"灯光"。舞台美术造型手段之一。运用舞台灯光设备(如照明灯具、幻灯、控制系统等)和技术手段，随着剧情的发展，以光色及其变化显示环境、渲染气氛、突出中心人物，创造舞台空间感、时间感，塑造舞台演出的外部形象，并提供必要的灯光效果(如风、雨、云、水、闪电)等。

舞台灯光设备种类繁多，且大多数材料led灯，led具有较多优点但是发热量大，长时间使用容易造成烧毁，所以需要及时的进行散热，目前没有一套完整的灯具散热系统，通常采用熄灭灯具进行冷却散热，使灯具降温，也有在灯具本身结构内放置水层实现降温，但是降温效果依然不明显，冷媒发热很快，却具有泄漏使灯具短路的安全隐患。

技术实现要素：

本实用新型的目的是针对现有技术中存在的上述问题，提供了一种压差多用式舞台灯光设备防烧毁系统，该压差多用式舞台灯光设备防烧毁系统能够防止灯具过热烧毁，散热体系完整效果好，解决了现有舞台灯具散热效果差，没有一套完整的散热体系，灯具容易烧毁等问题。

本实用新型的目的可通过下列技术方案来实现：一种压差多用式舞台灯光设备防烧毁系统，本系统需配合舞台上的各类灯具使用，其特征在于：所述防烧毁系统包括呈“L”形且下端位于舞台地面上的不锈钢管一，所述不锈钢管一的上端延伸至天花板上且插入连通于最近一盏灯具的灯罩一上端，灯罩一下端侧壁上插入连通有不锈钢管二，所述不锈钢管二的一端连通灯罩一，所述不锈钢管二的另一端插入且连通于下一个相邻灯具的灯罩二下端，所述灯罩二的上端侧壁插入且连通有不锈钢管三，以此上下对接的连接方式连接各个灯具直至连接完所有灯具，本方案中的灯具为两个，所述不锈钢管三的一端连通所述灯罩二上端，所述不锈钢管三的另一端穿出室外且连通有竖立设置的不锈钢管四，所述不锈钢管四的正上方具有为伸缩结构且上端为开口的散热管，所述散热管能够实现上下伸缩，所述散热管下端与不锈钢管四上端之间具有若干根PPR管，所述PPR管两端分别连通散热管和不锈钢管四，每根PPR管上均具有电磁阀一，所述不锈钢管四内底部固连有竖立设置的直线电机，所述直线电机的电机轴下端穿出所述不锈钢管四底部，所述电机轴的上端穿出不锈钢管四上端且穿入所述散热管下端连于所述散热管上端内壁上，所述电机轴能够带动散热管的伸缩，所述不锈钢管三上连通有竖立向下设置下端为开口的内排放管，所述内排放管上具有电磁阀二，所述内排放管下端高于所述不锈钢管一下端。

本防烧毁系统的大致使用过程如下：当夏天温度较高的情况下使用本系统时，室内未开空调时，此时电磁阀一处于打开状态，电磁阀二处于关闭状态，由于散热管上端与不锈钢管一下端具有高度差，上方空气压强小，底部空气压强大，在压强差的作用下，底部空气通过不锈钢管一，不锈钢管二，不锈钢管三，不锈钢管四，PPR管和散热管排出室外，在此过程中能够很好的对灯罩一和灯罩一内的灯丝进行散热，根据直线电机能够调整散热管上端的高度，实现风力的强弱的调整，防止过大的风力将灯丝损坏。当室内开空调时，关闭电磁阀一，开启电磁阀二，由于灯具位于会所内，通过空调的降温能够对灯具进行一定程度的降温，在加上不锈钢管一和内排放管之间具有高度差，也可实现压差式冷风散热，设计巧妙，实现了双用，避免了冷风的浪费。当冬天温度较低时，室内未开空调时，通过压差式实现灯具散热，开热空调时，关闭电磁阀一，打开电磁阀二，通过压强差实现灯罩一和灯罩二内的空气流动，本来冬天温度就较低，通过增加空气流动在一定程度上实现等灯具的散热降温。本系统设计考虑充分，在任何天气下均能够实现对灯具的散热，散热效果好。散热管的材料选择没有限制，优选塑料管，而内排放管为塑料管。本专利中涉及的电磁阀一，电磁阀二，直线电机，伸缩结构的散热管均为现有技术中较为常见的技术，其结构原理在此不作赘述，是本领域技术人员的公知常识。

上述的一种压差多用式舞台灯光设备防烧毁系统中，所述不锈钢管四的底部固连有轴套，所述电机轴的下端位于所述轴套内。

轴套起到保护和防锈作用，防止电机轴使用久后由于各种因素生锈。

上述的一种压差多用式舞台灯光设备防烧毁系统中，所述散热管的上端具有防雨机构，所述防雨机构包括位于所述散热管上方内部为空腔下端未开口的挡雨筒，所述挡雨筒的下端固连有呈倾斜状的挡沿，所述挡沿上端固连于所述挡雨筒下端且挡沿上端至下端呈缩口状，所述散热管上端固连有一对连接杆一，所述连接杆一的下端固连在所述散热管上端，所述连接杆一上端固连于所述挡雨筒顶部内壁上。

挡雨筒，挡沿，连接杆一与散热管均为同一材料制成，散热管的上端为出风口，与挡雨筒之间具有间隙，挡雨筒的设置能够防止雨水进入系统内，挡沿的设置使在外界风力过大时防止雨水刮入系统内，起到保护作用。电机轴的上端两侧固连有连接杆二，连接杆二的两端分别固连于电机轴上和散热筒上端内壁上。

上述的一种压差多用式舞台灯光设备防烧毁系统中，所述不锈钢管一的下端从上到下呈扩口状且内壁上固连有多根尖锐状的防爬针，所述不锈钢管一下端端部固连有挡片，所述挡片上具有若干个通气孔。

该种不锈钢管一结构能够防止一些爬虫或飞蛾进入系统内造成系统损坏，设计考虑周全。

与现有技术相比，本压差多用式舞台灯光设备防烧毁系统有以下优点：

1、本压差多用式舞台灯光设备防烧毁系统能够防止灯具过热烧毁，散热体系完整效果好。

、本压差多用式舞台灯光设备防烧毁系统设计考虑充分，在任何天气下均能够实现对灯具的散热，散热效果好。

附图说明

图1是本压差多用式舞台灯光设备防烧毁系统的结构简示图。

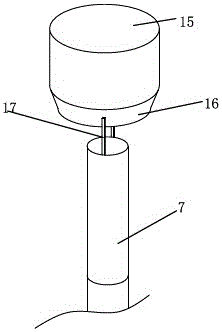

图2是本压差多用式舞台灯光设备防烧毁系统中散热管和防雨机构的结构爆炸图。

图3是本压差多用式舞台灯光设备防烧毁系统中直线电机的结构示意图。

图中，1、不锈钢管一；2、灯罩一；3、不锈钢管二；4、灯罩二；5、不锈钢管三；6、不锈钢管四；7、散热管；8、PPR管；9、电磁阀一；10、直线电机；11、电机轴；12、内排放管；13、电磁阀二；14、轴套；15、挡雨筒；16、挡沿；17、连接杆一；18、防爬针；19、挡片；20、连接杆二。

具体实施方式

如图1至图3所示，本压差多用式舞台灯光设备防烧毁系统需配合舞台上的各类灯具使用，防烧毁系统包括呈“L”形且下端位于舞台地面上的不锈钢管一1，不锈钢管一1的上端延伸至天花板上且插入连通于最近一盏灯具的灯罩一2上端，灯罩一2下端侧壁上插入连通有不锈钢管二3，不锈钢管二3的一端连通灯罩一2，不锈钢管二3的另一端插入且连通于下一个相邻灯具的灯罩二4下端，灯罩二4的上端侧壁插入且连通有不锈钢管三5，以此上下对接的连接方式连接各个灯具直至连接完所有灯具，本方案中的灯具为两个，不锈钢管三5的一端连通灯罩二4上端，不锈钢管三5的另一端穿出室外且连通有竖立设置的不锈钢管四6，不锈钢管四6的正上方具有为伸缩结构且上端为开口的散热管7，散热管7能够实现上下伸缩，散热管7下端与不锈钢管四6上端之间具有若干根PPR管8，PPR管8两端分别连通散热管7和不锈钢管四6，每根PPR管8上均具有电磁阀一9，不锈钢管四6内底部固连有竖立设置的直线电机10，直线电机10的电机轴11下端穿出不锈钢管四6底部，电机轴11的上端穿出不锈钢管四6上端且穿入散热管7下端连于散热管7上端内壁上，电机轴11能够带动散热管7的伸缩，不锈钢管三5上连通有竖立向下设置下端为开口的内排放管12，内排放管12上具有电磁阀二13，内排放管12下端高于不锈钢管一1下端。

本防烧毁系统的大致使用过程如下：当夏天温度较高的情况下使用本系统时，室内未开空调时，此时电磁阀一9处于打开状态，电磁阀二13处于关闭状态，由于散热管7上端与不锈钢管一1下端具有高度差，上方空气压强小，底部空气压强大，在压强差的作用下，底部空气通过不锈钢管一1，不锈钢管二3，不锈钢管三5，不锈钢管四6，PPR管8和散热管7排出室外，在此过程中能够很好的对灯罩一2和灯罩一2内的灯丝进行散热，根据直线电机10能够调整散热管7上端的高度，实现风力的强弱的调整，防止过大的风力将灯丝损坏。当室内开空调时，关闭电磁阀一9，开启电磁阀二13，由于灯具位于会所内，通过空调的降温能够对灯具进行一定程度的降温，在加上不锈钢管一1和内排放管12之间具有高度差，也可实现压差式冷风散热，设计巧妙，实现了双用，避免了冷风的浪费。当冬天温度较低时，室内未开空调时，通过压差式实现灯具散热，开热空调时，关闭电磁阀一9，打开电磁阀二13，通过压强差实现灯罩一2和灯罩二4内的空气流动，本来冬天温度就较低，通过增加空气流动在一定程度上实现等灯具的散热降温。本系统设计考虑充分，在任何天气下均能够实现对灯具的散热，散热效果好。散热管7的材料选择没有限制，优选塑料管，而内排放管12为塑料管。

不锈钢管四6的底部固连有轴套14，电机轴11的下端位于轴套14内。轴套14起到保护和防锈作用，防止电机轴11使用久后由于各种因素生锈。

散热管7的上端具有防雨机构，防雨机构包括位于散热管7上方内部为空腔下端未开口的挡雨筒15，挡雨筒15的下端固连有呈倾斜状的挡沿16，挡沿16上端固连于挡雨筒15下端且挡沿16上端至下端呈缩口状，散热管7上端固连有一对连接杆一17，连接杆一17的下端固连在散热管7上端，连接杆一17上端固连于挡雨筒15顶部内壁上。电机轴11的上端两侧固连有连接杆二20，连接杆二20的两端分别固连于电机轴11上和散热筒上端内壁上。挡雨筒15，挡沿16，连接杆一17与散热管7均为同一材料制成，散热管7的上端为出风口，与挡雨筒15之间具有间隙，挡雨筒15的设置能够防止雨水进入系统内，挡沿16的设置使在外界风力过大时防止雨水刮入系统内，起到保护作用。

不锈钢管一1的下端从上到下呈扩口状且内壁上固连有多根尖锐状的防爬针18，不锈钢管一1下端端部固连有挡片19，挡片19上具有若干个通气孔。该种不锈钢管一1结构能够防止一些爬虫或飞蛾进入系统内造成系统损坏，设计考虑周全。

本压差多用式舞台灯光设备防烧毁系统能够防止灯具过热烧毁，散热体系完整效果好。

本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。
