一种可折叠LED影视灯的制作方法

本实用新型属于一种灯具领域，具体涉及一种可折叠LED影视灯。

背景技术：

影室灯是在舞台演出和影视拍摄中，为了照明及达到某种光线效果而使用的一类灯具。实际上由大功率闪光灯与造型灯组成。闪光灯管一般是环型的，环的中央有造型灯的接口，造型灯一般是石英灯、白炽灯等。传统的LED影视灯无法折叠，不便于运输和存放，而且调节照射角度和聚光的结构非常复杂，操作也非常麻烦。

技术实现要素：

(一)要解决的技术问题

本实用新型要解决的技术问题是要解决传统技术中的LED影视灯聚光和调节照射角度麻烦，结构复杂和不便于运输和存放的缺点。(二)技术方案

为解决上述技术问题，本实用新型所采用的技术方案是：一种可折叠LED影视灯，包括灯座、柔性线路板、软布、硅胶膜和两个软管；所述柔性线路板的前后两侧分别贴合在硅胶膜和软布上，所述软布的左右两端均缝合有套孔，所述两个软管的底端分别安装在灯座的左右两侧，顶端插接在套孔上。

上述的可折叠LED影视灯中，所述灯座的顶部设置有一个移动轨迹为横向的腰形孔，所述软管的底部设置有一滑块结，所述滑块结构设置有一个滑槽，所述滑槽卡接在腰形孔上并可使软管沿腰形孔横向移动。

上述的可折叠LED影视灯中，所述滑块结构包括螺钉和螺母，所述螺钉与软管轴向连接，所述螺钉插接在滑槽内，所述螺母位于灯座的顶部并与螺钉螺旋连接，所述螺母和螺钉之间形成卡接在腰形孔上的滑槽。

上述的可折叠LED影视灯中，所述软布的材质为PVC。

上述的可折叠LED影视灯中，还包括控制盒，所述控制盒安装在灯座的顶部并可控制柔性线路板工作。

上述的可折叠LED影视灯中，所述螺母的外侧设置有一个横向的推杆。

(三)有益效果

本实用新型的可折叠LED影视灯，通过设置软布、柔性线路板和软管，可以方便影视灯聚光和调节照射的角度，结构非常简单；而且还可以折叠，所以运输和存放非常方便。

附图说明

图1为本实用新型的可折叠LED影视灯的立体图；

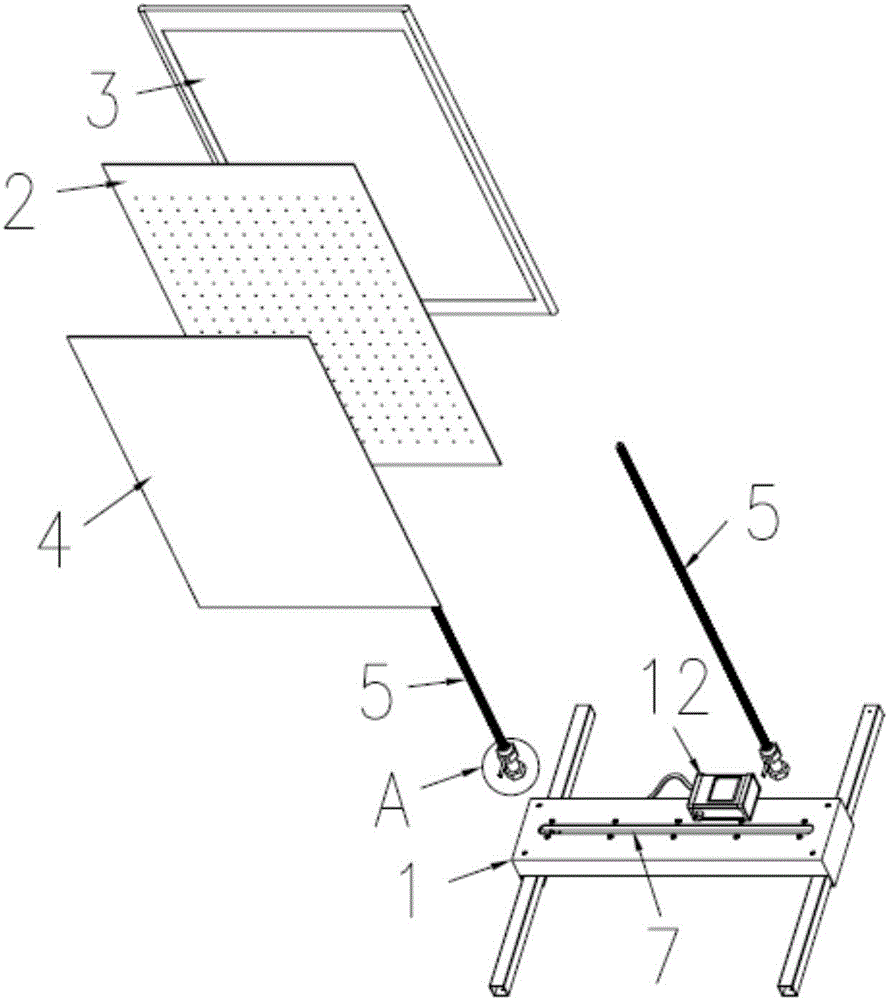

图2为本实用新型的可折叠LED影视灯的爆炸图；

图3为图2中A的放大图；

图4为本实用新型中滑块结构与灯座的连接示意图；

图中1为灯座、2为柔性线路板、3为软布、4为硅胶膜、5为软管、6为套孔、7为腰形孔、8为滑块结构、9为滑槽、10为螺钉、11为螺母、12为控制盒、13为推杆。

具体实施方式

下面结合附图和实施例，对本实用新型的具体实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不用来限制本实用新型的范围。

实施例：如图1-图4所示的一种可折叠LED影视灯，包括灯座1、柔性线路板2、控制盒12、材质为PVC的软布3、硅胶膜4和两个软管5；所述柔性线路板2的前后两侧分别贴合在硅胶膜4和软布3上，所述软布3的左右两端均缝合有套孔6，所述两个软管5的底端分别安装在灯座1的左右两侧，顶端插接在套孔6上。使柔性线路板2上下折叠，而且还可以聚光和调整照射的角度。所述控制盒12安装在灯座1的顶部并可控制柔性线路板2工作。

所述灯座1的顶部设置有一个移动轨迹为横向的腰形孔7，所述软管5的底部设置有一滑块结构8，所述滑块结构8设置有一个滑槽9，所述滑槽9卡接在腰形孔7上并可使软管5沿腰形孔7横向移动，故可以实现左右折叠，进一步的减少占用的空间。

上述滑块结构8包括螺钉10和螺母11，所述螺钉10与软管5轴向连接，所述螺钉10插接在滑槽9内，所述螺母11位于灯座1的顶部并与螺钉10螺旋连接，所述螺母11和螺钉10之间形成卡接在腰形孔7上的滑槽9，装配非常方便。所述螺母11的外侧设置有一个横向的推杆13，通过推杆13方便控制软管移动。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
