一种便携式光纤照明装置的制作方法

本实用新型属于照明设备技术领域，尤其涉及一种便携式光纤照明装置。

背景技术：

光纤照明是一种新型的传导光能的方式，它采用光纤或者其他光波导器件，利用全反射原理将光能限制在光纤中传导光进行照明。由于光纤自身柔软的特性，理论上光纤照明系统可以把光纤传播到任何地方。它是一种光与电分离的照明，光纤照明输出端的安装没有任何电的限制，故可以将光纤或者光纤束安装在多种照明环境或物体中，光纤照明提高了照明的使用及安装的安全性。

光纤是光导纤维的简称，在光纤的应用步入成熟的阶段，在高速传输的通信领域里，被广泛的应用。而早期光纤应用最普及的，是光纤导管所制成的饰品。光纤的构造可以简略分为三个部分，分别是核心、外壳与保护层。

目前的光纤照明装置存在结构复杂、不易携带的缺点，因此亟需研发一种结构单一、便于携带、节约能源的便携式光纤照明装置。

技术实现要素：

（1）要解决的技术问题

本实用新型为了克服目前的光纤照明装置存在结构复杂、不易携带的缺点的缺点，本实用新型要解决的技术问题是提供一种结构单一、便于携带、节约能源的便携式光纤照明装置。

（2）技术方案

为了解决上述技术问题，本实用新型提供了这样一种便携式光纤照明装置，包括有壳体、反光罩、凹透镜、隔板、壳盖、滑轨、滑块、橡胶套、第一集光罩、第一凸透镜、蓄电池、太阳能电池板、电线、发光二级管、第二集光罩和可见光光纤，壳体右侧设有反光罩，反光罩内设有凹透镜，壳体内左侧设有隔板，壳体顶部左侧转动式设有壳盖，壳体左侧设有滑轨，滑轨上滑动式设有滑块，滑块左侧设有橡胶套，滑块右侧设有第一集光罩，第一集光罩上设有第一凸透镜，壳体内左侧底部设有蓄电池，蓄电池在隔板左侧，蓄电池上设有太阳能电池板，太阳能电池板在第一集光罩的正下方，太阳能电池板与蓄电池通过线路连接，壳体内右侧设有发光二级管，蓄电池与发光二级管之间通过电线形成回路，电线穿过隔板，壳体内右侧设有第二集光罩，第二集光罩在发光二级管右上方，第二集光罩右侧设有可见光光纤，可见光光纤穿过壳体右侧，可见光光纤右端在凹透镜正左方。

优选地，还包括有第二凸透镜，第二集光罩上设有第二凸透镜。

优选地，还包括有反光镜，壳体内右侧上部与隔板右侧上设有反光镜。

优选地，反光罩内表面为镜面。

工作原理：在晴天，人将壳盖打开，向上推动橡胶套，人向上通过橡胶套和滑块带动第一集光罩和第一凸透镜在滑轨上向上滑出，滑至合适位置时，停止推动橡胶套，第一凸透镜收集室外的太阳自然光源，汇集的太阳自然光源通过第一集光罩照射在太阳能电池板上，太阳能电池板将太阳能转换成电能储存在蓄电池内，当蓄电池内的电量充足时，人向上通过橡胶套和滑块带动第一集光罩和第一凸透镜在滑轨上向下滑动至复位，将壳盖关闭，夜晚需要使用本装置时，控制蓄电池工作，蓄电池与发光二级管形成闭合回路，发光二级管发光，发光二级管所发的光通过第二集光罩收集，再利用可见光光纤传递，可见光光纤将光导出在经过凹透镜发散出去，凹透镜起到扩大照明范围的效果。本装置结构小巧，功能齐全，节约环保。

因为还包括有第二凸透镜，第二集光罩上设有第二凸透镜，能够更好的收集光源。

因为还包括有反光镜，壳体内右侧上部与隔板右侧上设有反光镜，反光镜能够将发光二级管发出的光，更好的集中在第二凸透镜上，有效的减少光的损失。

因为反光罩内表面为镜面，能够将光集中再次反射，光的利用率高。

（3）有益效果

本实用新型达到了结构单一、便于携带、节约能源的效果，有效的利用自然光，节约了电能，本装置结构小巧，功能齐全，节约环保，实用性强。

附图说明

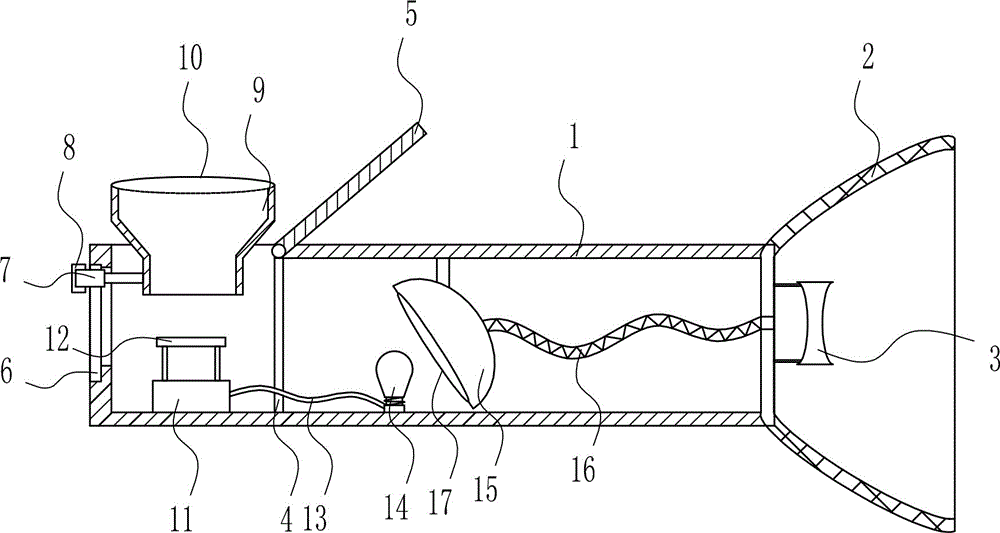

图1为本实用新型的第一种主视结构示意图。

图2为本实用新型的第二种主视结构示意图。

图3为本实用新型的第三种主视结构示意图。

附图中的标记为：1-壳体，2-反光罩，3-凹透镜，4-隔板，5-壳盖，6-滑轨，7-滑块，8-橡胶套，9-第一集光罩，10-第一凸透镜，11-蓄电池，12-太阳能电池板，13-电线，14-发光二级管，15-第二集光罩，16-可见光光纤，17-第二凸透镜，18-反光镜。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种便携式光纤照明装置，如图1-3所示，包括有壳体1、反光罩2、凹透镜3、隔板4、壳盖5、滑轨6、滑块7、橡胶套8、第一集光罩9、第一凸透镜10、蓄电池11、太阳能电池板12、电线13、发光二级管14、第二集光罩15和可见光光纤16，壳体1右侧设有反光罩2，反光罩2内设有凹透镜3，壳体1内左侧设有隔板4，壳体1顶部左侧转动式设有壳盖5，壳体1左侧设有滑轨6，滑轨6上滑动式设有滑块7，滑块7左侧设有橡胶套8，滑块7右侧设有第一集光罩9，第一集光罩9上设有第一凸透镜10，壳体1内左侧底部设有蓄电池11，蓄电池11在隔板4左侧，蓄电池11上设有太阳能电池板12，太阳能电池板12在第一集光罩9的正下方，太阳能电池板12与蓄电池11通过线路连接，壳体1内右侧设有发光二级管14，蓄电池11与发光二级管14之间通过电线13形成回路，电线13穿过隔板4，壳体1内右侧设有第二集光罩15，第二集光罩15在发光二级管14右上方，第二集光罩15右侧设有可见光光纤16，可见光光纤16穿过壳体1右侧，可见光光纤16右端在凹透镜3正左方。

还包括有第二凸透镜17，第二集光罩15上设有第二凸透镜17。

还包括有反光镜18，壳体1内右侧上部与隔板4右侧上设有反光镜18。

反光罩2内表面为镜面。

工作原理：在晴天，人将壳盖5打开，向上推动橡胶套8，人向上通过橡胶套8和滑块7带动第一集光罩9和第一凸透镜10在滑轨6上向上滑出，滑至合适位置时，停止推动橡胶套8，第一凸透镜10收集室外的太阳自然光源，汇集的太阳自然光源通过第一集光罩9照射在太阳能电池板12上，太阳能电池板12将太阳能转换成电能储存在蓄电池11内，当蓄电池11内的电量充足时，人向上通过橡胶套8和滑块7带动第一集光罩9和第一凸透镜10在滑轨6上向下滑动至复位，将壳盖5关闭，夜晚需要使用本装置时，控制蓄电池11工作，蓄电池11与发光二级管14形成闭合回路，发光二级管14发光，发光二级管14所发的光通过第二集光罩15收集，再利用可见光光纤16传递，可见光光纤16将光导出在经过凹透镜3发散出去，凹透镜3起到扩大照明范围的效果。本装置结构小巧，功能齐全，节约环保。

因为还包括有第二凸透镜17，第二集光罩15上设有第二凸透镜17，能够更好的收集光源。

因为还包括有反光镜18，壳体1内右侧上部与隔板4右侧上设有反光镜18，反光镜18能够将发光二级管14发出的光，更好的集中在第二凸透镜17上，有效的减少光的损失。

因为反光罩2内表面为镜面，能够将光集中再次反射，光的利用率高。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
