一种石油勘探用照明装置的制作方法

本实用新型涉及石油勘探技术领域，具体为一种石油勘探用照明装置。

背景技术：

石油勘探是指为了寻找和查明油气资源，而利用各种勘探手段了解地下的地质状况，认识生油、储油、油气运移、聚集、保存等条件，综合评价含油气远景，确定油气聚集的有利地区，找到储油气的圈闭，并探明油气田面积，搞清油气层情况和产出能力的过程，石油勘探的地点一般没有光源，需要人们自带照明装置，但是如今的石油勘探用照明装置依旧存在一些问题，具体问题如下所述：

1、传统的石油勘探用照明装置一般采用国家电网供电，缺少自身供电源，架设置费时费力且一旦供电系统出现故障就无法照明，影响勘探作业；

2、传统的石油勘探用照明装置不便于调节高度，无法适应高度不同地形；

3、传统的石油勘探用照明装置无法控制照明光圈的大小，无法满足不同情况下的勘探作业。

技术实现要素：

本实用新型的目的在于提供一种石油勘探用照明装置，以解决上述背景技术中提出的缺少自身供电源、不便于调节高度和无法控制照明光圈的大小的问题。

为实现上述目的，本实用新型提供如下技术方案：一种石油勘探用照明装置，包括顶板、底板和照明灯，所述底板底端的四周均匀安装有万向轮，且底板顶端的中央位置处竖直安装有套杆，所述套杆的顶端安装有贯穿套杆的升降筒，且升降筒的顶端水平安装有顶板，所述顶板顶端的两端均竖直安装有风力发电装置，且顶板顶端中央位置处安装有电箱，所述电箱内部底端的中央位置处安装有蓄电池，且顶板顶端的中央位置处通过底座倾斜安装有两个太阳能电池板，所述顶板两侧的中央位置处均通过底座水平安装有第二铰接杆，且第二铰接杆远离顶板的一端通过铰接轴竖直铰接有转杆，所述转杆的底端水平安装有第二连接板，且第二连接板底端的四周均竖直安装有支撑柱，所述支撑柱的底端水平安装有第一连接板，且第一连接板底端的中央位置处安装有照明灯。

优选的，所述底板顶端的两端均通过底座竖直安装有安装板，且安装板靠近底板中央一侧侧壁的中央位置处通过转轴水平安装有第一丝杆，所述第一丝杆的两端均设置有与第一丝杆相匹配的第一套筒，且底板顶端一端安装板远离第一丝杆一侧侧壁通过转轴安装有与第一丝杆固定连接的转手，所述第一丝杆的两端设置有正反螺纹，且第一丝杆两端第一套筒关于第一丝杆的中轴线对称设置。

优选的，所述第一套筒靠近套杆一侧的侧壁竖直安装有推板，且推板靠近套杆一侧侧壁上端通过铰接轴水平铰接有第一铰接杆，所述第一铰接杆远离推板的一端分别铰接有第一连接杆和第二连接杆，且第一连接杆远离第一铰接杆的一端通过铰接轴与套杆一侧底端相铰接，所述第二连接杆远离第一铰接杆的一端通过铰接轴与升降筒一侧顶端相铰接。

优选的，所述第一连接杆和第二连接杆关于第一铰接杆成上下对称设置，且第一连接杆和第二连接杆远离第一铰接杆的一端之间竖直安装有弹簧。

优选的，所述底板顶端两端的中央位置处均水平设置有滑道，且滑道内部底端设置有与滑道相匹配并与推板底端相连接的滑块。

优选的，所述第一连接板顶端的中央位置处通过轴承竖直安装有第二丝杆，且第二丝杆的外壁设置有与第二丝杆相匹配的第二套筒，所述第一连接板的四周侧壁均通过铰接轴铰接有反光板，且反光板靠近第一连接板的一端通过固定杆与第二套筒相连。

与现有技术相比，本实用新型的有益效果是：

(1)通过安装有蓄电池、太阳能电池板、风力发电装置和照明灯，当蓄电池电源不足时，太阳能电池板通过光伏控制器将太阳能转换成电能储蓄至蓄电池中，同时风力发电装置将受风力转动产生的机械动能转换为电能储蓄至蓄电池中，再通过蓄电池给照明灯供电，使装置脱离国家电网供电省时省力；

(2)同时石油勘探用照明装置通过安装有转手、第一丝杆、第一套筒、推板、滑块、第一连接杆、第二连接杆、升降筒和顶板，当需要调节装置高度时，转动转手带动第一丝杆转动从而带动第一套筒左右运动进而带动推板左右运动，同时滑块在滑道内部滑动进行辅助推板的左右运动，推板的运动带动第一连接杆和第二连接杆倾斜角度变化并使得第一连接杆和第二连接杆末端之间的距离变化从而使升降筒的高度发生变化从而带动顶板高度发生变化，最终达到了调节装置高度的目的；

(3)同时石油勘探用照明装置通过安装有第二丝杆、第二套筒、固定杆、反光板和照明灯，当需要调节照明光圈大小时，转动第二丝杆带动第二套筒在第二丝杆表面上下滑动，在固定杆和铰接轴的作用下带动反光板改变倾斜角度，通过调节反光板不同角度反射照明灯的光线达到了调节光圈大小的目的。

附图说明

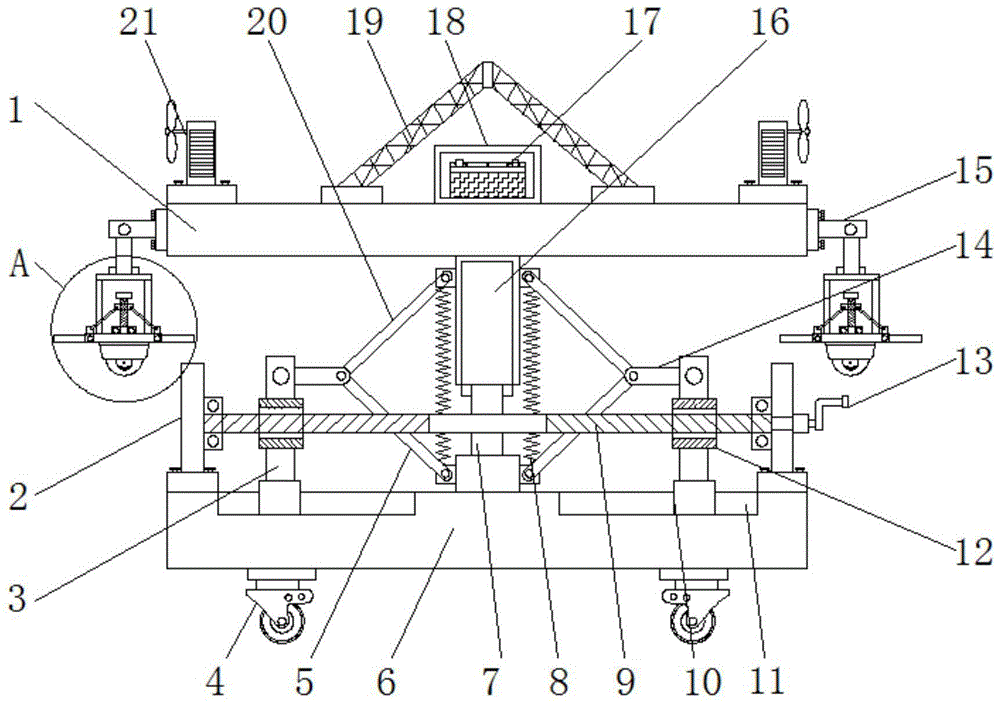

图1为本实用新型的正视剖面结构示意图；

图2为本实用新型的右视结构示意图；

图3为本实用新型1中a部放大结构示意图。

图中：1、顶板；2、安装板；3、推板；4、万向轮；5、第一连接杆；6、底板；7、套杆；8、弹簧；9、第一丝杆；10、滑块；11、滑道；12、第一套筒；13、转手；14、第一铰接杆；15、第二铰接杆；16、升降筒；17、蓄电池；18、电箱；19、太阳能电池板；20、第二连接杆；21、风力发电装置；22、支撑柱；23、固定杆；24、反光板；25、照明灯；26、第一连接板；27、第二套筒；28、第二连接板；29、转杆；30、第二丝杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供的一种实施例：一种石油勘探用照明装置，包括顶板1、底板6和照明灯25，底板6底端的四周均匀安装有万向轮4，且底板6顶端的中央位置处竖直安装有套杆7；

底板6顶端的两端均通过底座竖直安装有安装板2，且安装板2靠近底板6中央一侧侧壁的中央位置处通过转轴水平安装有第一丝杆9，第一丝杆9的两端均设置有与第一丝杆9相匹配的第一套筒12，且底板6顶端一端安装板2远离第一丝杆9一侧侧壁通过转轴安装有与第一丝杆9固定连接的转手13，第一丝杆9的两端设置有正反螺纹，且第一丝杆9两端第一套筒12关于第一丝杆9的中轴线对称设置，通过转动第一丝杆9使得第一套筒12相向或背向运动；

第一套筒12靠近套杆7一侧的侧壁竖直安装有推板3，且推板3靠近套杆7一侧侧壁上端通过铰接轴水平铰接有第一铰接杆14，第一铰接杆14远离推板3的一端分别铰接有第一连接杆5和第二连接杆20，且第一连接杆5远离第一铰接杆14的一端通过铰接轴与套杆7一侧底端相铰接，第二连接杆20远离第一铰接杆14的一端通过铰接轴与升降筒16一侧顶端相铰接，通过推板3左右运动带动第一连接杆5和第二连接杆20倾斜角度变化并使得第一连接杆5和第二连接杆20末端之间的距离变化从而使升降筒16的高度发生变化从而带动顶板1高度发生变化，最终达到了调节装置高度的目的；

第一连接杆5和第二连接杆20关于第一铰接杆14成上下对称设置，且第一连接杆5和第二连接杆20远离第一铰接杆14的一端之间竖直安装有弹簧8，装置升降使得弹簧8发生弹性形变，在弹簧8的弹性作用下起到缓冲的效果；

底板6顶端两端的中央位置处均水平设置有滑道11，且滑道11内部底端设置有与滑道11相匹配并与推板3底端相连接的滑块10，通过滑块10在滑道11内部滑动，便于推板3较为方便的运动；

套杆7的顶端安装有贯穿套杆7的升降筒16，且升降筒16的顶端水平安装有顶板1，顶板1顶端的两端均竖直安装有风力发电装置21，且顶板1顶端中央位置处安装有电箱18，电箱18内部底端的中央位置处安装有蓄电池17，且顶板1顶端的中央位置处通过底座倾斜安装有两个太阳能电池板19，顶板1两侧的中央位置处均通过底座水平安装有第二铰接杆15，且第二铰接杆15远离顶板1的一端通过铰接轴竖直铰接有转杆29，转杆29的底端水平安装有第二连接板28，且第二连接板28底端的四周均竖直安装有支撑柱22，支撑柱22的底端水平安装有第一连接板26，且第一连接板26底端的中央位置处安装有照明灯25；

第一连接板26顶端的中央位置处通过轴承竖直安装有第二丝杆30，且第二丝杆30的外壁设置有与第二丝杆30相匹配的第二套筒27，第一连接板26的四周侧壁均通过铰接轴铰接有反光板24，且反光板24靠近第一连接板26的一端通过固定杆23与第二套筒27相连，转动第二丝杆30带动第二套筒27在第二丝杆30表面上下滑动，在固定杆23和铰接轴的作用下带动反光板24改变倾斜角度，通过调节反光板24不同角度反射照明灯25的光线达到了调节光圈大小的目的。

工作原理：当蓄电池17电源不足时，太阳能电池板19通过光伏控制器将太阳能转换成电能储蓄至蓄电池17中，同时风力发电装置21将受风力转动产生的机械动能转换为电能储蓄至蓄电池17中，再通过蓄电池17给照明灯25供电，使装置脱离国家电网供电省时省力，当需要调节装置高度时，转动转手13带动第一丝杆9转动从而带动第一套筒12左右运动进而带动推板3左右运动，同时滑块10在滑道11内部滑动进行辅助推板3的左右运动，推板3的运动带动第一连接杆5和第二连接杆20倾斜角度变化并使得第一连接杆5和第二连接杆20末端之间的距离变化从而使升降筒16的高度发生变化从而带动顶板1高度发生变化，最终达到了调节装置高度的目的，当需要调节照明光圈大小时，转动第二丝杆30带动第二套筒27在第二丝杆30表面上下滑动，在固定杆23和铰接轴的作用下带动反光板24改变倾斜角度，通过调节反光板24不同角度反射照明灯25的光线达到了调节光圈大小的目的。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
