一种便携式剪线钳的制作方法

本实用新型涉及电力工具领域，具体是一种便携式剪线钳。

背景技术：

剪线钳是一种专门用于剪切电缆的剪钳，两刃交错，可以开合，利用“杠杆原理”及“压强与面积成反比”的原理设计而成，目前现有的剪线钳钳把固定，体积较大，携带不方便，需要剪不同直径的电缆时需要携带不同尺寸的剪线钳，降低工作效率，增加工作人员负担。

技术实现要素：

本实用新型的目的在于一种便携式剪线钳，把手可以根据需要伸缩，携带方便，并能够满足不同直径的电缆线的剪切，可随意进刀或退刀，结构简单，操作方便。

本实用新型为了实现上述目的，采用以下技术方案实现：

一种便携式剪线钳，包括活动剪和固定剪，所述活动剪包括活动剪刃、棘轮转盘、棘轮、棘爪、止回爪和活动伸缩把，所述固定剪包括调节剪刃、固定盘和固定伸缩把，所述棘轮转盘中心设置第一转轴、棘轮，所述棘轮和棘轮转盘通过第一转轴转动连接，所述棘轮转盘上设置与棘轮相适应的止回爪、调节盘，所述调节盘上设置调节孔，所述棘轮转盘的边缘设置第二转轴、活动剪刃，所述活动剪刃和棘轮转盘通过第二转轴转动连接，所述活动剪刃与棘轮转盘之间设置限位挡板，所述限位挡板能阻挡活动剪刃向远离调节剪刃的方向转动，所述活动伸缩把一端与第一转轴连接，另一端与棘轮转盘连接并伸出棘轮转盘，所述活动伸缩把上设置与棘轮相适应的棘爪，所述固定盘与棘轮转盘通过第一 转轴连接，所述固定盘的边缘设置第三转轴、调节剪刃，所述调节剪刃和固定盘通过第三转轴转动连接，所述调节剪刃上设置与调节孔相适应的定位柱，所述固定伸缩把与固定盘固定连接。

所述活动伸缩把和固定伸缩把之间设置有弹簧。

所述活动伸缩把和固定伸缩把上均设有防滑套。

所述固定伸缩把上设有绑带。

对比现有技术，本实用新型的有益效果在于：

1、本实用新型的所述棘轮转盘中心设置第一转轴、棘轮，所述棘轮和棘轮转盘通过第一转轴转动连接，所述棘轮转盘上设置与棘轮相适应的止回爪，能够防止棘轮回转，所述棘轮转盘上设置与棘轮相适应的调节盘，棘轮转动能够带动调节盘转动，所述调节盘上设置调节孔，所述棘轮转盘的边缘设置第二转轴、活动剪刃，所述活动剪刃和棘轮转盘通过第二转轴转动连接，所述活动剪刃与棘轮转盘之间设置限位挡板，所述限位挡板能阻挡活动剪刃向远离调节剪刃的方向转动，能够防止活动剪刃受力转动，所述活动伸缩把一端与第一转轴连接，另一端与棘轮转盘连接并伸出棘轮转盘，所述活动伸缩把上设置与棘轮相适应的棘爪，能够与止回爪配合棘轮的转动，所述固定盘与棘轮转盘通过第一转轴连接，固定盘与棘轮转盘同轴，方便操作，所述固定盘的边缘设置第三转轴、调节剪刃，所述调节剪刃和固定盘通过第三转轴转动连接，所述调节剪刃上设置与调节孔相适应的定位柱，所述固定伸缩把与固定盘固定连接，可通过调节剪刃的转动，从而调节活动剪和固定剪之间的距离，满足不同直径的电缆的剪切需要，活动伸缩把和固定伸缩把均为伸缩结构，能够在需要的时候把把手收起来，减小体积，携带方便。

2、所述活动伸缩把和固定伸缩把之间设置有弹簧，帮助活动伸缩把和固定 伸缩把合并到一起，方便操作。

3、所述活动伸缩把和固定伸缩把上均设有防滑套，方便工作人员操作，防止打滑。

4、所述固定伸缩把上设有绑带，可以将剪线钳绑起来，体积减小，方便携带。

附图说明

附图1是本实用新型的结构示意图；

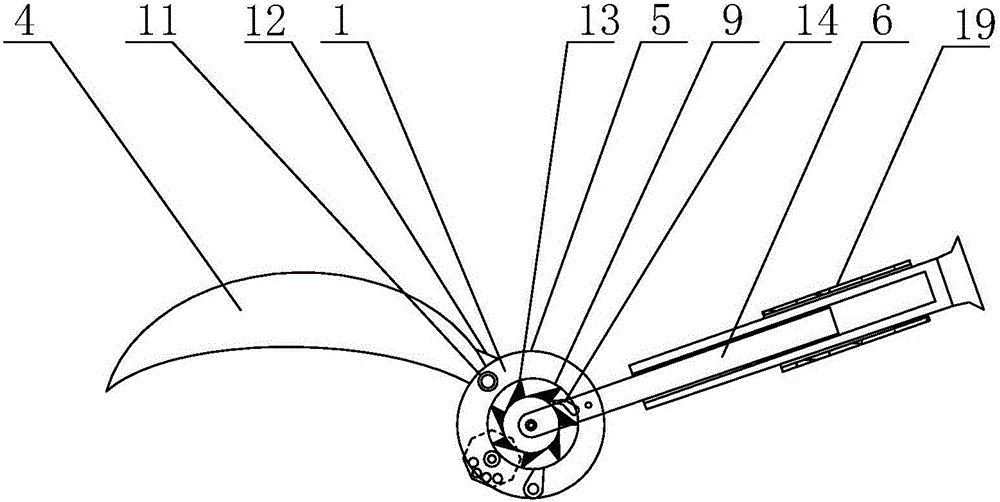

附图2是本实用新型活动剪的结构示意图；

附图3是本实用新型固定剪的结构示意图。

附图标号：1、活动剪；2、固定剪；3、第一转轴；4、活动剪刃；5、棘轮转盘；6、活动伸缩把；7、调节盘；8、调节剪刃；9、固定盘；10、固定伸缩把；11、第二转轴；12、限位挡板；13、棘轮；14、棘爪；15、止回爪；16、第三转轴；17、定位柱；18、弹簧；19、防滑套；20、绑带。

具体实施方式

下面结合具体实施例，进一步阐述本实用新型。应理解，这些实施例仅用于说明本实用新型而不用于限制本实用新型的范围。此外应理解，在阅读了本实用新型讲述的内容之后，本领域的技术人员可以对本实用新型作各种改动或修改，这些等价形式同样落于本申请所限定的范围内。

本实用新型所述是一种便携式剪线钳，包括活动剪1和固定剪2，所述活动剪1包括活动剪刃4、棘轮转盘5、棘轮13、棘爪14、止回爪15和活动伸缩把6，所述固定剪2包括调节剪刃8、固定盘9和固定伸缩把10，所述棘轮转盘5中心设置第一转轴3、棘轮13，所述棘轮13和棘轮转盘5通过第一转轴3转动连接，能够保证棘轮和棘轮转盘同轴，所述棘轮转盘5上设置与棘轮13相适应 的止回爪15，能够防止棘轮回转，所述棘轮转盘5上设置与棘轮13相适应的调节盘7，棘轮转动能够带动调节盘转动，所述调节盘7上设置调节孔23，所述棘轮转盘5的边缘设置第二转轴11、活动剪刃4，所述活动剪刃4和棘轮转盘5通过第二转轴11转动连接，所述活动剪刃4与棘轮转盘5之间设置限位挡板12，所述限位挡板12能阻挡活动剪刃4向远离调节剪刃8的方向转动，所述活动伸缩把6一端与第一转轴3连接，另一端与棘轮转盘5连接并伸出棘轮转盘5，所述活动伸缩把6上设置与棘轮13相适应的棘爪14，能够与止回爪配合棘轮的转动，所述固定盘9与棘轮转盘5通过第一转轴3连接，固定盘与棘轮转盘同轴，方便操作，所述固定盘9的边缘设置第三转轴16、调节剪刃8，所述调节剪刃8和固定盘9通过第三转轴16转动连接，所述调节剪刃8上设置与调节孔23相适应的定位柱17，所述固定伸缩把10与固定盘9固定连接，可通过调节剪刃的转动，从而调节活动剪和固定剪之间的距离，满足不同直径的电缆的剪切需要，活动伸缩把和固定伸缩把均为伸缩结构，能够在需要的时候把把手收起来，减小体积，携带方便。

本实用新型在使用中，转动活动伸缩把，棘轮转盘转动，调节盘转动，活动剪刃、调节剪刃运动，进刀或退刀，调节定位柱在不同的调节孔中，改变调节剪刃与活动剪刃之间的距离，适应不同直径的电缆的剪切需要。调节伸缩把，可以在需要的时候调剂把手的尺寸，方便携带。

为了更方便把手并拢，所述活动伸缩把6和固定伸缩把10之间设置有弹簧18，帮助活动伸缩把和固定伸缩把合并到一起，方便操作。

为了防止打滑，所述活动伸缩把6和固定伸缩把10上均设有防滑套19，方便工作人员操作，防止打滑。

为了更方便携带，所述固定伸缩把10上设有绑带20，可以将剪线钳绑起来， 体积减小，方便携带。

实施例：

一种便携式剪线钳，包括活动剪1和固定剪2，所述活动剪1包括活动剪刃4、棘轮转盘5、棘轮13、棘爪14、止回爪15和活动伸缩把6，所述固定剪2包括调节剪刃8、固定盘9和固定伸缩把10，伸缩把可以是空心壳体和与空心壳体配合的延长杆，空心壳体与延长杆可以通过螺栓连接配合，需要的时候可以折叠起来，所述棘轮转盘5中心设置第一转轴3、棘轮13，所述棘轮13和棘轮转盘5通过第一转轴3转动连接，所述棘轮转盘5上设置与棘轮13相适应的止回爪15，可以通过螺栓连接的方式实现，所述棘轮转盘5上设置与棘轮13相适应的调节盘7，可以通过螺栓连接的方式实现，所述调节盘7上设置调节孔23，所述棘轮转盘5的边缘设置第二转轴11、活动剪刃4，所述活动剪刃4和棘轮转盘5通过第二转轴11转动连接，所述活动剪刃4与棘轮转盘5之间设置限位挡板12，所述限位挡板12能阻挡活动剪刃4向远离调节剪刃8的方向转动，可以通过焊接的方式实现连接，所述活动伸缩把6一端与第一转轴3连接，另一端与棘轮转盘5连接并伸出棘轮转盘5，可以通过螺栓连接的方式实现，所述活动伸缩把6上设置与棘轮13相适应的棘爪14，可以通过螺栓连接的方式实现，所述固定盘9与棘轮转盘5通过第一转轴3连接，所述固定盘9的边缘设置第三转轴16、调节剪刃8，所述调节剪刃8和固定盘9通过第三转轴16转动连接，所述调节剪刃8上设置与调节孔23相适应的定位柱17，可以通过焊接的方式实现，所述固定伸缩把10与固定盘9固定连接，可以通过焊接的方式实现，所述活动伸缩把6和固定伸缩把10之间设置有弹簧18，可以通过焊接的方式实现，活动伸缩把6和固定伸缩把10上均设有防滑套19，固定伸缩把10上设有绑带20，可以通过胶接的方式实现。本实用新型的有益效果是：把手可以根据需要 伸缩，携带方便，并能够满足不同直径的电缆线的剪切，可随意进刀或退刀，结构简单，操作方便。
