槽加工用可调刀夹式三面刃铣刀的制作方法

本实用新型涉及机械加工中槽加工技术领域，尤其涉及一种槽加工用可调刀夹式三面刃铣刀。

背景技术：

机械加工中槽加工一般采用三面刃铣刀进行加工，三面刃铣刀是在两侧面和外圆圆周上均有切削刃的盘铣刀，用于加工槽和侧面。在现代槽加工中，直径大于125mm的三面刃铣刀一般采用镶齿结构，此类刀具虽刀片可更换，但刀具尺寸无法调整，有可能由于刀具制造误差而使加工尺寸超差，加工精度差，且加工过程中由于刀片崩刃等原因导致刀体损伤后，刀具则直接报废，造成刀具单台成本上升。

技术实现要素：

为了解决以上问题，本实用新型提供一种槽加工用可调刀夹式三面刃铣刀，它直径较大，能在较低的转速下获得较高的切削速度，使用专用铣削刀片，刀片安装于刀夹左或刀夹右上，便于更换，通过梯形齿槽啮合定位于刀体，重复定位精度高，刀具通过偏心螺栓调节轴向尺寸，保证刀具尺寸精度。

本实用新型的技术方案是：提供一种槽加工用可调刀夹式三面刃铣刀，它是由刀片、刀片螺钉、刀夹右、楔块、双头螺钉、偏心螺栓、开口销、刀体、刀片槽、梯形齿槽和刀夹左组成，刀夹左与刀夹右通过梯形齿槽啮合定位于刀体上，通过楔块分别压紧刀夹左与刀夹右，再由双头螺钉锁紧在刀体上用于固定刀夹左与刀夹右，偏心螺栓安装于刀体上，偏心螺栓上穿插开口销用于固定，刀夹左与刀夹右上均设有刀片槽，所述刀片槽有三个定位面，刀夹左与刀夹右上均安装刀片，将刀片固定在刀夹左与刀夹右上有三个定位面的刀片槽中，由 刀片螺钉进行锁紧，刀夹左与刀夹右上分别安装刀片实现三面刃。

优选的，刀夹左与刀夹右分别安装到刀体左右两侧相对应位置上。

优选的，刀夹左与刀夹右相邻安装。

优选的，使用扳手通过旋转调节偏心螺栓，可使刀夹左与刀夹右左右移动，实现刀具轴向尺寸的调整。

优选的，刀体上设有心轴孔。

与现有技术相比，本实用新型的有益效果是：刀夹左与刀夹右通过楔块安装固定在刀体上，这样即使刀片槽损坏，只需更换刀夹左或刀夹右即可，避免更换整个刀体导致成本上升，直径较大，能在较低的转速下获得较高的切削速度。

附图说明

下面根据图进一步对本实用新型加以说明

图1是本实用新型的剖视结构图；

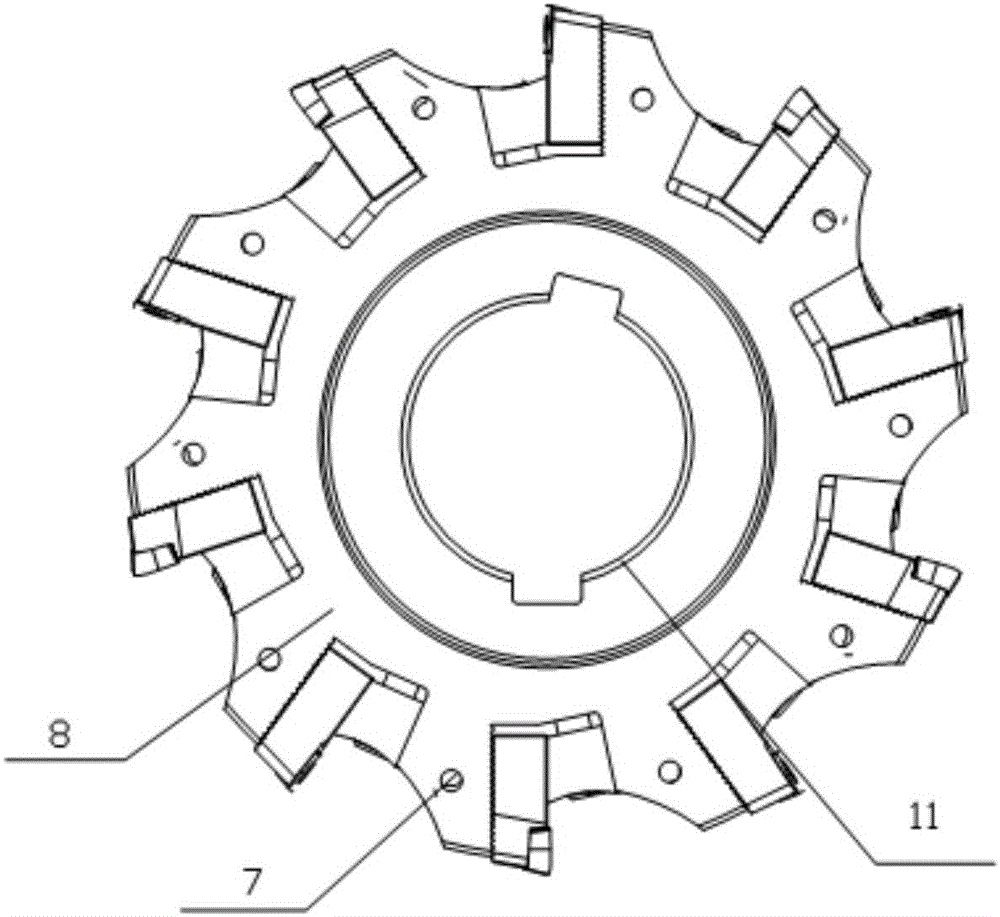

图2是本实用新型的结构图；

图3是本实用新型的结构图；

图4是本实用新型刀夹右与楔块的连接结构图；

图5是本实用新型刀夹右的结构图；

图6是本实用新型刀夹右的结构图；

图7是本实用新型刀夹右中A部分的放大结构图；

图8是本实用新型刀夹右的结构图；

图9是本实用新型刀夹右的结构图；

图10是本实用新型刀夹右的结构图；

图1、图2、图3、图4、图5、图6、图7、图8、图9、图10中所示：1、刀片， 2、刀片螺钉，3、刀夹右，4、楔块，5、双头螺钉，6、偏心螺栓，7、开口销，8、刀体，9、刀片槽，10、梯形齿槽，11、心轴孔，33、刀夹左。

具体实施方式

下面结合图对本实用新型作进一步详细的说明，需要说明的是，图仅用于解释本实用新型，是对本实用新型实施例的示意性说明，而不能理解为对本实用新型的限定。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

如图1、图2、图3、图4、图5、图6、图7、图8、图9、图10所示，槽加工用可调刀夹式三面刃铣刀，它是由刀片1、刀片螺钉2、刀夹右3、楔块4、双头螺钉5、偏心螺栓6、开口销7、刀体8、刀片槽9、梯形齿槽10和刀夹左33组成，刀夹左33与刀夹右3通过梯形齿槽10啮合定位于刀体8上，通过楔块4分别压紧刀夹左33与刀夹右3，再由双头螺钉5锁紧在刀体8上用于固定刀夹左33与刀夹右3，偏心螺栓6安装于刀体8上，偏心螺栓6上穿插开口销7用于固定，刀夹左33与刀夹右3上均设有刀片槽9，所述刀片槽9有三个定位面，刀夹左33与刀夹右3上均安装刀片1，将刀片1固定在刀夹左33与刀夹右3上有三个定位面的刀片槽9中，由刀片螺钉2进行锁紧，刀夹左33与刀夹右3上分别安装刀片1实现三面刃。

优选的，刀夹左33与刀夹右3分别安装到刀体8左右两侧相对应位置上。

优选的，刀夹左33与刀夹右3相邻安装。

优选的，使用扳手通过旋转调节偏心螺栓6，可使刀夹左33与刀夹右3左右移动，实现刀具轴向尺寸的调整。

优选的，刀体8上设有心轴孔11。

刀体8上有与客户刀柄配合的心轴孔11结构，用于传递给刀夹左33与刀夹右3扭矩的键槽结构。刀体8上有五个刀夹右3，五个刀夹左33。

刀具上单侧均有五个刀片1，共计十个刀片，单片刀片1切削量较小，刀片1寿命高及耐用度高。刀具的直径和质量较大，可以用较低的转速获得较高的线速度和切削稳定性。

在使用时，根据客户实际加工情况确定三面刃铣刀的宽度，由于铣刀的直径比较大，所以刀体8做成了分体的形式，刀体8、刀夹左33与刀夹右3模块化安装结构，即刀片1通过刀片螺钉2固定在刀夹左33或刀夹右3的刀片槽9上，刀夹左33与刀夹右3再通过楔块4安装固定在刀体8上，这样即使刀片槽9损坏，只需更换刀夹左33或刀夹右3即可，避免更换整个刀体8导致成本上升。

本实用新型刀具直径较大，能在较低的转速下获得较高的切削速度，使用专用铣削刀片1，刀片1安装于刀夹左33或刀夹右3上，便于更换，通过梯形齿槽10啮合定位于刀体8，重复定位精度高，刀具通过偏心螺栓6调节轴向尺寸，保证刀具尺寸精度，达到工艺要求加工槽宽度尺寸。
