改进的多功能物理实验室设备的制作方法

本实用新型涉及一种多功能物理实验室设备，属于实验设备技术领域。

背景技术：

物理实验主要是从实验上来探索物质世界和自然规律，物理实验室内会有各类实验设备，粉末压片机作为红外分光光度计附件，用于压制粉末试片以进行光谱分析，并可兼用其它压力实验，现有技术的粉末压片机是人手动转动转轮，使丝杠移动，会使丝杠向下移动时不是匀速移动。为了解决上述困难，需要开发一款能使丝杠匀速移动的多功能物理实验室设备。申请公布号CN 105538770A的专利申请公开了一种多功能物理实验室设备，采用一套电动装置驱动螺母转动，螺母带动丝杠上下移动，存在的缺点是：当螺母转动时丝杠也可能随着一起转动，影响工作效率；螺母与顶板的转动连接结构复杂，转动不灵活，工作不可靠。

技术实现要素：

本实用新型的目的是提供一种改进的多功能物理实验室设备，解决现有技术存在的当螺母转动时丝杠也可能随着一起转动，影响工作效率；螺母与顶板的转动连接结构复杂，工作不可靠的问题。

本实用新型采用的技术方案是：一种改进的多功能物理实验室设备，包括顶板、环形轴承、连接柱、大齿轮、立柱、滑轨、上滑块、第一支杆、移动块、压板、控制器、底盘、第二电机、第二气缸、电动推杆、工作台、环形挡板、下滑块、第二支杆、直线电机、第一气缸、小齿轮、第一电机、螺母、轴承座和丝杠；所述底盘上左右两侧各安装一立柱，两个立柱的顶端之间安装圆形的顶板，丝杠纵向穿过顶板的中心孔，其特征在于，在所述的丝杠上设有轴向凹槽，在该顶板的中心孔设有与该轴向凹槽滑动配合的防转凸起；在该顶板的下面安装轴承座，轴承座下面安装环形轴承，环形轴承的下面通过连接柱与螺母连接，在螺母外安装大齿轮，螺母安装在丝杠上，大齿轮右侧安装小齿轮，小齿轮安装在第一电机上，第一电机安装在顶板下，丝杠下端滑动穿过一导向滑套，该导向滑套的左右两侧各安装第一支杆，第一支杆上安装上滑块，上滑块安装在滑轨上，滑轨安装在立柱上；在该丝杠下端安装第一气缸，第一气缸下安装直线电机，直线电机上安装移动块，移动块下安装压板，直线电机左右两侧各安装第二支杆，第二支杆上安装下滑块，下滑块安装在滑轨上；在底盘内安装第二电机，第二电机上安装第二气缸，第二气缸的活塞杆伸出底盘外，第二气缸的活塞杆上安装工作台，工作台内安装两个电动推杆，电动推杆上安装环形挡板，环形挡板下端位于工作台内，控制器安装在底盘上，控制器通过导线分别与第一电机、第二电机、电动推杆和直线电机相连。

本实用新型的优点是：在顶板的中心孔与丝杠之间设置了防转动凸凹机构，避免螺母转动时丝杠也随着转动而影响工作效率；采用环形轴承将螺母与顶板转动连接，结构简单，转动灵活，工作可靠。

附图说明

图1是本实用新型的整体结构示意图；

图2是图1的俯视图；

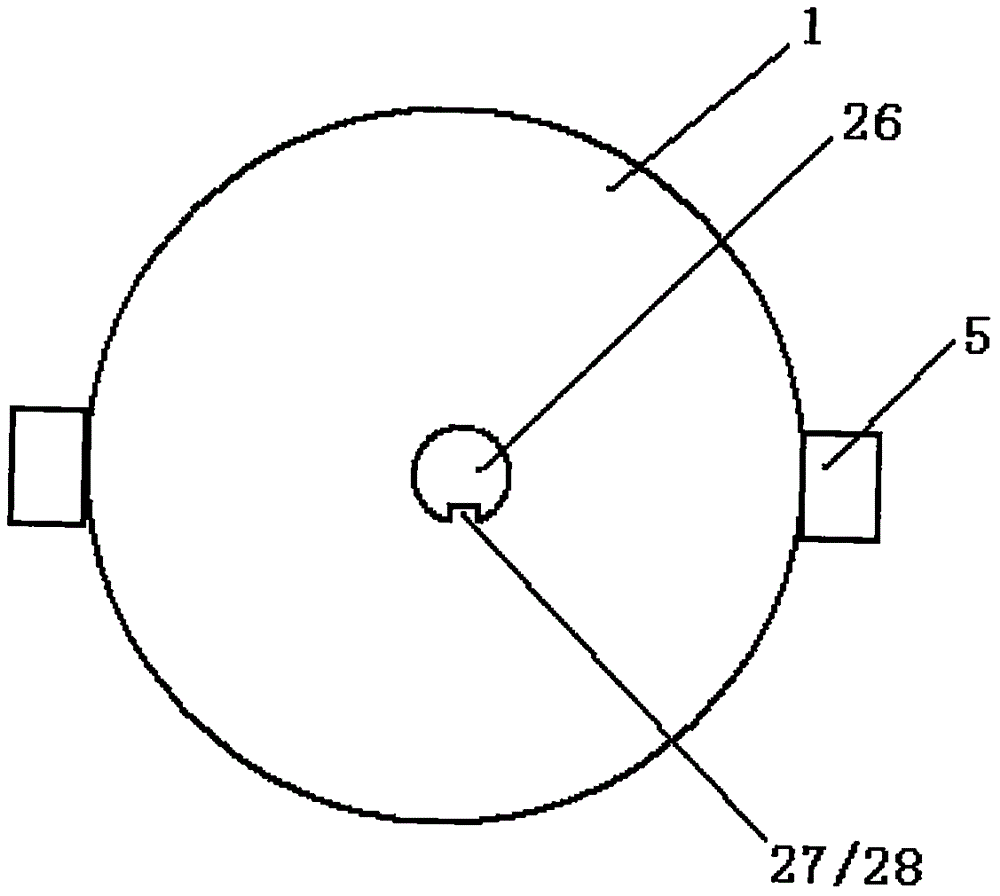

图3是图1中a处结构的俯视图。

图中标记说明：1、顶板，2、环形轴承，3、连接柱，4、大齿轮，5、立柱，6、滑轨，7、上滑块，8、第一支杆，9、移动块，10、压板，11、控制器，12、底盘，13、第二电机，14、第二气缸，15、电动推杆，16、工作台，17、环形挡板，18、下滑块，19、第二支杆，20、直线电机，21、第一气缸，22、小齿轮，23、第一电机，24、螺母，25、轴承座，26、丝杠，27、(丝杠的)轴向凹槽，28、导向滑套，29、防转凸起。

具体实施方式

参见图1-图3，本实用新型一种改进的多功能物理实验室设备，包括顶板1、环形轴承2、连接柱3、大齿轮4、立柱5、滑轨6、上滑块7、第一支杆8、移动块9、压板10、控制器11、底盘12、第二电机13、第二气缸14、电动推杆15、工作台16、环形挡板17、下滑块18、第二支杆19、直线电机20、第一气缸21、小齿轮22、第一电机23、螺母24、轴承座25和丝杠26；所述底盘12上左右两侧各安装一立柱5，两个立柱5的顶端之间安装圆形的顶板1，丝杠26纵向(上下方向)穿过顶板1的中心孔。在所述的丝杠26上设有轴向凹槽27，在该顶板1的中心孔设有与该轴向凹槽27滑动配合的防转凸起29；在该顶板1的下面安装轴承座25，轴承座25下面安装环形轴承2，环形轴承2的下面通过连接柱3与螺母24连接，在螺母24外安装大齿轮4，螺母24安装在丝杠26上，大齿轮4右侧安装小齿轮22，小齿轮22安装在第一电机23上，第一电机23安装在顶板1下，控制器11控制第一电机23启动，使小齿轮22旋转，使大齿轮4旋转，使螺母24旋转，使丝杠26上下移动，使压板10上下移动；丝杠26下端滑动穿过一导向滑套28，导向滑套28的左右两侧各安装第一支杆8，第一支杆8上安装上滑块7，上滑块7安装在滑轨6上，滑轨6安装在立柱5上，丝杠26下端安装第一气缸21，第一气缸21内置第一电磁阀，第一电磁阀通过导线与控制器11相连，控制器11控制第一气缸21做伸缩运动，使直线电机20向下移动，使压板10向下移动，使压板10压到工作台16上；第一气缸21下安装直线电机20，直线电机20上安装移动块9，控制器11控制直线电机20启动，使移动块9移动；移动块9下安装压板10，直线电机20左右两侧各安装第二支杆19，第二支杆19上安装下滑块18，下滑块18安装在滑轨6上，底盘12内安装第二电机13，第二电机13上安装第二气缸14，第二气缸14内置第二电磁阀，第二电磁阀通过导线与控制器11相连，第二气缸14的活塞杆伸出底盘12外，第二气缸14的活塞杆上安装工作台16，控制器11控制第二气缸14做很瘦运动，使工作台16向上移动，使工作台16与压板10相互挤压，工作台16内安装两个电动推杆15，电动推杆15上安装环形挡板17，环形挡板17下端位于工作台16内，控制器11控制电动推杆15做伸缩运动，使环形挡板17伸出工作台16；将被压粉末放置到环形挡板17内；环形挡板17能避免粉末放偏；控制器11控制电动推杆15做收缩运动，使环形挡板17向下移动，使环形挡板17顶端与工作台16齐平，环形挡板17能避免粉末放偏，控制器11安装在底盘12上，控制器11通过导线分别与第一电机23、第二电机13、电动推杆15和直线电机20相连。
