一种汽车外壳压扁装置的制作方法

本实用新型涉及报废小汽车的拆解领域，具体为一种报废小汽车外壳的压扁装置。

背景技术：

随着社会的发展与进步，如今中国的汽车行业已经进入了快速发展阶段，中国老百姓拥有的小汽车的数量正在成倍增长，小汽车报废的数量也在随着成倍增长，以往小汽车的拆解装置将面临空前的压力；现在市场上出现了小汽车拆解机构，但都是固定在地面工作台上进行工作，不仅效率低下，而且拆解不方便，对于大批量报废小汽车拆解，此种工作形式已不能适应市场需求。所以在新的市场形势下，随着中国每个城市报废数量的激增，势必催生报废小汽车拆解流水线来适应市场需求。

技术实现要素：

本实用新型所要解决的技术问题在于克服现有的技术缺陷，提供一种汽车外壳压扁装置。

本实用新型所要解决的技术问题采用以下的技术方案来实现：

一种汽车外壳压扁装置，包括一对竖直导轨，压板，金属板，竖直导轨下端固定有金属板，上端设置有顶盖，压板两端位于竖直导轨之间，并可沿竖直导轨上下滑动，压板上端与丝杆连接，丝杆另一端与套筒连接，套筒与电机转轴相连，电机固定在顶盖下端，通过电机带动压板沿竖直导轨上下移动，报废汽车外壳置于金属板和压板之间，启动电机通过压板与金属板之间的挤压力将汽车外壳压平，为防止挤压过程中压板下表面与汽车外壳上盖出现打滑，将压板下表面进行粗糙处理或者设置为波纹状。

本实用新型的有益效果为：通过设置在竖直导轨下方的金属板和沿竖直导轨上下移动的压板，方便的将汽车外壳压扁，避免了废弃外壳占据不必要的空间。

附图说明

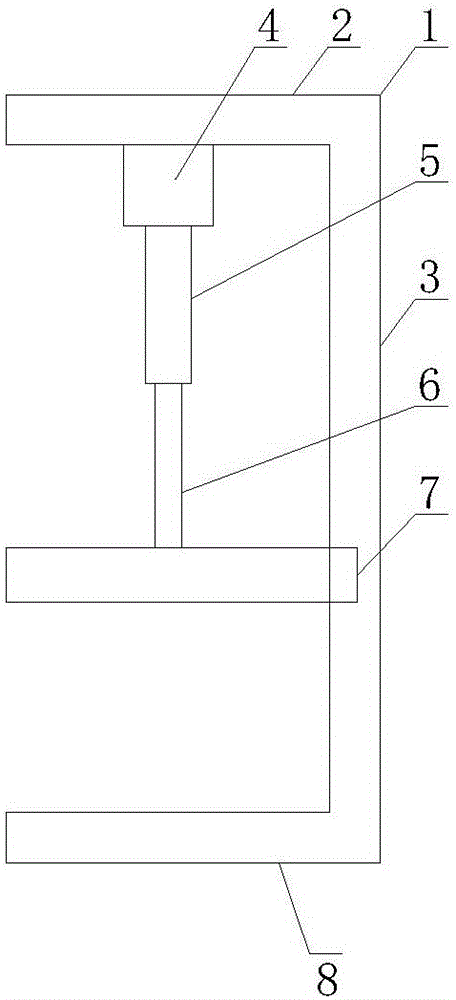

图1为本实用新型示意图；

图2为本实用新型右视图。

具体实施方式

为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体图示，进一步阐述本实用新型。

如图1所示，一种汽车外壳压扁装置，包括一对竖直导轨3，压板7，金属板8，竖直导轨3下端固定有金属板8，上端设置有顶盖2，压板7两端位于竖直导轨3之间，并可沿竖直导轨3上下滑动，压板7上端与丝杆6连接，丝杆6另一端与套筒5连接，套筒5与电机4转轴相连，电机4固定在顶盖2下端，通过电机4带动压板7沿竖直导轨3上下移动，报废汽车外壳置于金属板8和压板7之间，启动电机4通过压板7与金属板8之间的挤压力将汽车外壳压平，为防止挤压过程中压板7下表面与汽车外壳上盖出现打滑，将压板7下表面进行粗糙处理或者设置为波纹状。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
