8KW高功率光纤激光切割机的制作方法

本实用新型涉及光纤激光切割机，具体涉及一种8KW高功率光纤激光切割机。

背景技术：

常规光纤激光切割机，由于配置、设备结构、防护、切割参数等原因，最大功率局限在4KW左右，切割厚板和高速切割功能，具有局限性。配置高功率的光纤激光器的激光切割机，必须实现高加速度和速度切割、有效的设备防护结构、性能稳定的专用高功率光纤切割头和优化的切割参数数据库。

技术实现要素：

本实用新型的目的是提供一种8KW高功率光纤激光切割机，其结构稳定合理、装配便捷，防护性能可靠，动态性能优异，切割功率高，切割适用范围广泛。

为了达到上述目的，本实用新型有如下技术方案：

本实用新型的一种8KW高功率光纤激光切割机，包括机械结构部分、驱动部分、运动控制部分、光学光路部分和防护部分，所述驱动部分和运动控制部分安装在机械结构部分上方，光学光路部分分别与驱动部分、运动控制部分连接，光学光路部分位于机械结构部分上方，所述防护部分将机械结构部分、驱动部分、运动控制部分、光学光路部分包裹。

其中，所述机械结构部分包括底座、横梁、Y轴、Z轴、工作台和交换工作台，底座是基本主体结构，上面有运行导轨分别用于横梁、工作台的前后运动；横梁通过导轨连接在底座上，在底座上前后方向运动，同时横梁上有导轨用于Y轴左右方向导向；Y轴通过导轨连接在横梁上，在横梁上左右方向运动，同时Y轴上有导轨用于Z轴上下方向导向；Z轴通过Y轴上的导轨连接在Y轴上，激光切割头固定在Z轴上，做上下运动；工作台用于承载切割板材；交换工作台用于两个工作台前后的交换。

其中，所述驱动部分用于机械结构运动的驱动，驱动部分包括电机、减速机、齿轮和齿条，电机与减速机连接，减速机与齿轮连接，齿轮与齿条连接。

其中，所述运动控制部分为计算机或工控机。

其中，所述光学光路部分用于将产生的激光聚焦到指定位置实现切割，光学光路部分由8KW激光发生器、传输光纤、光纤激光切割头组成，8KW激光发生器产生特定波长的激光光束，传输光纤连接在激光发生器和光纤激光切割头之间，用于激光光束的传输，光纤激光切割头将光束聚焦并随Z轴移动，用于切割。

其中，所述防护部分用于激光安全、机械安全和电气安全防护，包括围板，所述围板上有切割观察窗，所述切割观察窗上配备有符合激光可视安全的安全玻璃。

由于采取了以上技术方案，本实用新型的优点在于：

1、本实用新型采用经认真核算具有足够刚度、结构简洁、安装便捷的机械结构。结构防烧蚀防护齐备且易于跟换。

2、本实用新型的驱动部分及运动控制部分，为实现高加速度和速度进行了重新选型及设计，运行精度高。

3、切割参数经过大量的数据优化验证，配置有性能稳定的专用切割头，确保实现高速、高质量切割。

附图说明

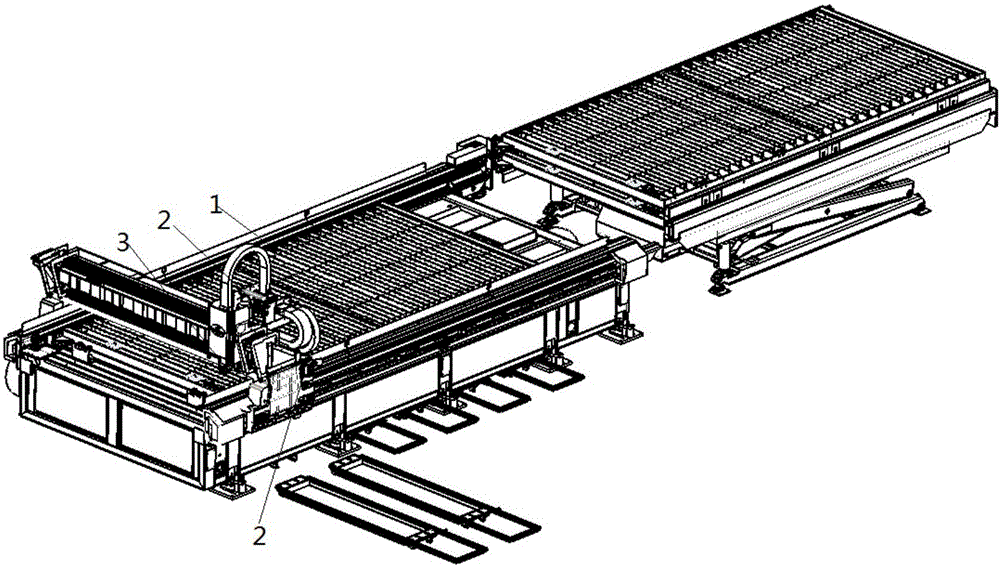

图1为本实用新型的立体图的示意图；

图2为机械结构部分、驱动部分、运动控制部分、光学光路部分的立体图；

图3为防护部分立体图；

图中：1、机械结构部分；2、驱动部分和运动控制部分；3、光学光路部分。

具体实施方式

以下实施例用于说明本实用新型及其用途，但不用来限制本实用新型的保护范围。

参见图1-3，本实用新型一种8KW高功率光纤激光切割机，包括机械结构部分、驱动部分、运动控制部分、光学光路部分和防护部分，所述驱动部分和运动控制部分安装在机械结构部分上方，光学光路部分分别与驱动部分、运动控制部分连接，光学光路部分位于机械结构部分上方，所述防护部分将机械结构部分、驱动部分、运动控制部分、光学光路部分包裹。

所述机械结构部分包括底座、横梁、Y轴、Z轴、工作台和交换工作台，底座是基本主体结构，上面有运行导轨分别用于横梁、工作台的前后运动；横梁通过导轨连接在底座上，在底座上前后方向运动，同时横梁上有导轨用于Y轴左右方向导向；Y轴通过导轨连接在横梁上，在横梁上左右方向运动，同时Y轴上有导轨用于Z轴上下方向导向；Z轴通过Y轴上的导轨连接在Y轴上，激光切割头固定在Z轴上，做上下运动；工作台用于承载切割板材；交换工作台用于两个工作台前后的交换。

所述驱动部分用于机械结构运动的驱动，驱动部分包括电机、减速机、齿轮和齿条，电机与减速机连接，减速机与齿轮连接，齿轮与齿条连接。

所述运动控制部分为计算机或工控机。

所述光学光路部分用于将产生的激光聚焦到指定位置实现切割，光学光路部分由8KW激光发生器、传输光纤、光纤激光切割头组成，8KW激光发生器产生特定波长的激光光束，传输光纤连接在激光发生器和光纤激光切割头之间，用于激光光束的传输，光纤激光切割头将光束聚焦并随Z轴移动，用于切割。

所述防护部分用于激光安全、机械安全和电气安全防护，包围了所有高速运动部件及激光束可视部分，防护部分包括围板，所述围板上有切割观察窗，所述切割观察窗上配备有符合激光可视安全的安全玻璃。

以上所述的仅是本实用新型的优选实施方式，应当指出，对于本领域的普通技术人员来说，在不脱离本实用新型创造构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
