一种加工五金件的车床的制作方法

本实用新型涉及五金加工技术领域，具体为一种加工五金件的车床。

背景技术：

车床是主要用车刀对旋转的工件进行车削加工的机床，在车床上还可用钻头、扩孔钻、铰刀、丝锥、板牙和滚花工具等进行相应的加工。

目前，市场上在对五金件进行加工时会用到车床，但是现有的车床在使用时，都是通过人工用手对配件进行矫正，不能自动进行矫正，这样不仅大大增加了工作人员的劳动力，限制了生产能力，而且手动夹紧会导致在加工时不稳定，容易发生意外，降低工作效率。

技术实现要素：

本实用新型的目的在于提供一种加工五金件的车床，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种加工五金件的车床，包括基座，所述基座的顶部安装有工作台，所述工作台顶部的中部分别活动连接有移动座、弹簧柱和伸拉杆，所述移动座的一侧固定连接有支座，所述支座的内腔设有弹簧座，所述弹簧座的一侧活动连接有纠正块，所述弹簧柱的顶部安装有置物板，所述移动座底部的一侧安装有支撑座，所述支撑座的一侧连接有伸缩架，所述伸缩架的外表面连接有支撑板，所述伸缩架的内腔活动连接有复位弹簧，所述伸拉杆的底部通过连接座与伸缩架活动连接，所述工作台顶部的两侧固定连接有支撑架，所述支撑架顶部的内壁安装有固定块，所述固定块的底部活动连接有电动伸缩杆，所述电动伸缩杆的底部安装有电机，所述电机的底部与打磨装置相连接。

优选的，所述打磨装置的位置与置物板的位置相对应。

优选的，所述移动座的外表面套接有滑块，且工作台的内腔设有与滑块相适配的滑槽。

优选的，所述工作台的内腔设有与伸拉杆相适配的通孔。

优选的，所述支座的内腔设有与纠正块相适配的凹槽，且纠正块的位置与置物板的位置相对应。

与现有技术相比，本实用新型的有益效果是：该加工五金件的车床，当打磨装置对置物板上的配件进行打磨时，置物板会下压伸拉杆，伸拉杆底部的连接座会下压伸缩架，伸缩架内腔的复位弹簧会拉动两侧支撑座移动，可以带动移动座内腔的纠正块完成自动移动，对置物板上的配件进行自动纠正，解决了工作人员需要手动对配件进行纠正的情况，也可以避免工作人员在手动对配件进行纠正时出现的意外情况，同时也大大增加了工作效率，通过弹簧座可以起到缓冲的作用，避免纠正块在对配件纠正时，对配件用力过大造成配件的损坏。

附图说明

图1为本实用新型结构示意图；

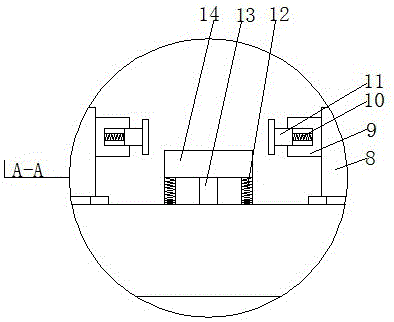

图2为本实用新型图1的A-A处结构示意图；

图3为本实用新型工作台结构示意图。

图中：1基座、2工作台、3支撑架、4固定块、5电动伸缩杆、6电机、7打磨装置、8移动座、9支座、10弹簧座、11纠正块、12弹簧柱、13伸拉杆、14置物板、15支撑座、16伸缩架、17支撑板、18复位弹簧、19连接座。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种加工五金件的车床，包括基座1，基座1的顶部安装有工作台2，工作台2的内腔设有与伸拉杆13相适配的通孔，工作台2顶部的中部分别活动连接有移动座8、弹簧柱12和伸拉杆13，移动座8的外表面套接有滑块，且工作台2的内腔设有与滑块相适配的滑槽，通过滑块和滑槽的配合使用，可以让移动座8在工作台2上对置物板14上的配件进行自动夹紧时更加方便，移动座8的一侧固定连接有支座9，支座9的内腔设有与纠正块11相适配的凹槽，且纠正块11的位置与置物板14的位置相对应，支座9的内腔设有弹簧座10，通过弹簧座10可以起到缓冲的作用，避免纠正块11在对配件纠正时，对配件用力过大造成配件的损坏，弹簧座10的一侧活动连接有纠正块11，弹簧柱12的顶部安装有置物板14，移动座8底部的一侧安装有支撑座15，通过支撑座15可以方便控制调节伸缩架16，让伸缩架16在拉伸时更加稳定，支撑座15的一侧连接有伸缩架16，伸缩架16的外表面连接有支撑板17，通过支撑板17可以让伸缩架16在使用时更加稳固，伸缩架16的内腔活动连接有复位弹簧18，通过复位弹簧18可以让伸缩架16完成自动复位，可以有效的提高工作效率，伸拉杆13的底部通过连接座19与伸缩架16活动连接，工作台2顶部的两侧固定连接有支撑架3，支撑架3顶部的内壁安装有固定块4，固定块4的底部活动连接有电动伸缩杆5，电动伸缩杆5的底部安装有电机6，电机6的底部与打磨装置7相连接，打磨装置7的位置与置物板14的位置相对应，当打磨装置7对置物板14上的配件进行打磨时，置物板14会下压伸拉杆13，伸拉杆13底部的连接座19会下压伸缩架16，伸缩架16内腔的复位弹簧18会拉动两侧支撑座15移动，可以带动移动座8内腔的纠正块11完成自动移动，对置物板14上的配件进行自动纠正，解决了工作人员需要手动对配件进行纠正的情况，也可以避免工作人员在手动对配件进行纠正时遇到的意外情况，同时也大大增加了工作效率。

工作原理：使用本加工五金件的车床时，通过电机6带动打磨装置7对置物板14上的配件进行打磨工作，当打磨装置7下压置物板14时，置物板14下的伸拉杆13会带动连接座19下压伸缩架16，伸缩架16内腔的复位弹簧18会拉动移动座8移动，同时带动移动座8内腔的纠正块11对置物板14上的配件完成自动纠正工作，可以在进行打磨工作时更加方便。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
