一种断锯条利用装置的制作方法

本实用新型涉及锯弓领域，具体涉及一种可以对断锯条进行再利用的断锯条利用装置。

背景技术：

在使用锯弓锯东西的时候，由于环境或人为的原因，锯条常常容易从靠近锯弓处断开，由于断开的一侧没有挂眼，使得断开的锯条即使长度仍然很长，却不能安装在锯弓上进行使用，就不能正常使用，工作也无法顺利进行。现有技术中专利号为200520083213.1的专利文献公开了一种整锯条和断锯条两用的锯弓，锯弓上设置了一个断锯条固定段，并通过在断锯条固定段上设置顶丝通孔，通过设置在顶丝通孔内的顶丝从断锯条的两面将断锯条固定在断锯条固定段上，该装置虽然可以实现断锯条在锯弓上的安装，但是其固定效果差，断锯条在使用过程中容易脱落，而且，由于顶丝是从断锯条的两面对断锯条进行固定，影响了锯条的张力，使得断锯条再利用时锯齿力比较差，再利用效果不理想。

技术实现要素：

本实用新型克服现有技术存在的不足，所要解决的技术问题为：提供一种结构稳定，使用方便，实用性强的断锯条利用装置。

为了解决上述技术问题，本实用新型采用的技术方案为：一种断锯条利用装置，包括装置本体和固定设置在装置本体上的挂眼，所述挂眼用于将所述断锯条利用装置安装在锯弓上，所述装置本体包括内部设置有柱形通孔的空心柱体，空心柱体边缘处设置有沿所述空心柱体轴向延伸的锯齿槽，所述柱形通孔内设置有夹锯条部件和压锯条部件，夹锯条部件与所述空心柱体固定连接，所述夹锯条部件的一端设置有宽度大于锯条厚度的狭缝，所述狭缝的一端贯穿所述夹锯条部件的第一表面与所述锯齿槽相通，所述狭缝的另一端贯穿所述夹锯条部件上的第二表面，所述狭缝沿所述空心柱体轴向延伸，顶丝穿过所述空心柱体上的螺孔顶设在所述压锯条部件的第一表面上，使所述压锯条部件上的第二表面紧压位于所述狭缝内的断锯条。

所述空心柱体上沿径向设置有通孔A，所述夹锯条部件上设置有与通孔A配合的通孔B，铆钉穿过通孔A和通孔B将所述夹锯条部件和所述空心柱体固定在一起。

所述挂眼设置在所述夹锯条部件的另一端，所述挂眼与所述夹锯条部件为一体式结构。

所述空心柱体的一端设置有底部，所述挂眼设置在所述底部上，所述挂眼、底部和空心柱体为一体式结构。

所述压锯条部件的第一表面上设置有盲孔，所述顶丝穿过所述空心柱体上的螺孔设置在所述盲孔内。

所述空心柱体为空心圆柱体，所述柱形通孔为圆柱形通孔，所述夹锯条部件的第一表面为半圆柱面，所述夹锯条部件上的第二表面为平面，所述狭缝垂直于所述夹锯条部件上的第二表面；所述压锯条部件的第一表面为半圆柱面，所述压锯条部件的第二表面为平面。

本实用新型与现有技术相比具有以下有益效果：本实用新型提供了一种断锯条利用装置，可以对断锯条进行固定，将断锯条断开的一端安装在本实用新型上，未断开的一端安装在锯弓上，再将本装置安装在锯弓上，可以将断锯条安装在锯弓上，实现对断锯条的再利用，并且其结构简单稳定，安装方便，锯条张力强，实用性好。

附图说明

图1为本实用新型实施例的一种断锯条利用装置的结构示意图；

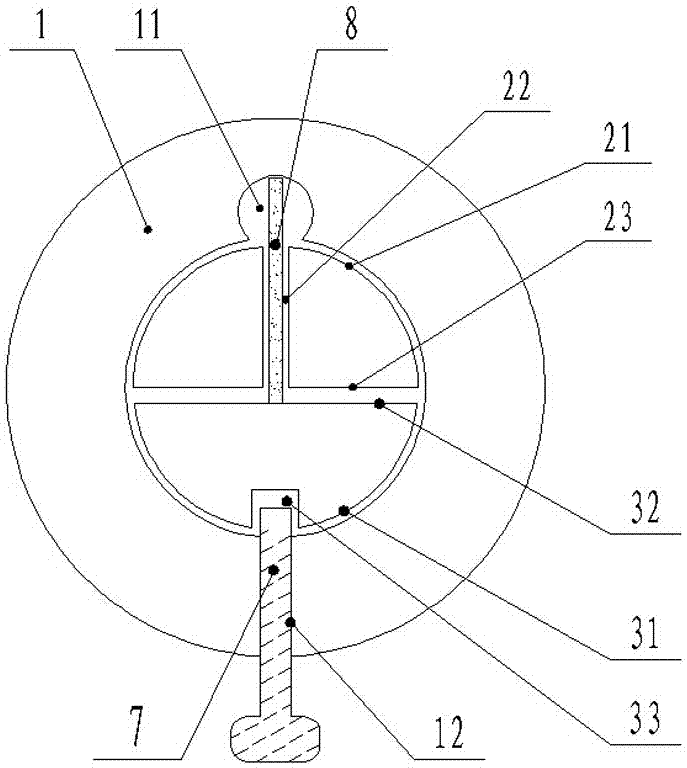

图2为图1的剖视图；

图3为夹锯条部件2和压锯条部件3的结构示意图；

图4为本实用新型另一实施例中空心柱体的结构示意图。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型的一部分实施例，而不是全部的实施例；基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1~4所示，为本实用新型实施例提出的一种断锯条利用装置的结构示意图，该断锯条利用装置包括装置本体和固定设置在装置本体上的挂眼5，装置本体包括内部设置有圆柱形通孔4的空心柱体1，所述空心柱体1内部边缘处设置有沿所述空心柱体1的轴向延伸的锯齿槽11，所述圆柱形通孔4内设置有夹锯条部件2和压锯条部件3，夹锯条部件2与所述空心柱体1固定连接，所述夹锯条部件2的一端设置有宽度大于锯条厚度的狭缝22，所述狭缝22的一端贯穿所述夹锯条部件2的第一表面21与所述锯齿槽11相通，所述狭缝22的另一端贯穿所述夹锯条部件2的第二表面23，所述狭缝22沿所述空心柱体1轴向延伸，狭缝22用于容纳断锯条8，顶丝7穿过所述空心柱体1上的螺孔12顶设在所述压锯条部件3的第一表面31上，使所述压锯条部件3上的第二表面32紧压位于所述狭缝22内的断锯条。

本实施例的一种断锯条利用装置的使用方法如下，当锯条断开时，一般是断为两部分，并且是在靠近锯弓的一侧断，所以长的那一部分最少是原来的一半长，此时只需将比较短的断锯条从锯弓一端上卸下，并通过挂眼5将本实施例的断锯条利用装置安装在锯弓一端上，并调节锯弓长度，使锯弓上的断锯条的端口可以伸入狭缝22中，此时，拧紧顶丝7，使压锯条部件3通过其第二表面32从断锯条侧向给断锯条施加压力，则断锯条的锯齿会与锯齿槽42内的锯齿啮合，增加摩擦，使断锯条与本实施例连接更加紧固；另一方面，狭缝22对断锯条仅起到限位的作用，可以防止断锯条偏斜，此外，压锯条部件从侧向压紧断锯条，使得断锯条的张力不受影响，再利用效果好。

具体地，如图3所示，所述挂眼5设置在所述夹锯条部件2的另一端，所述挂眼5与所述夹锯条部件2可以为一体式结构，一体式结构可以进一步增加本实施例的结构稳定性，该一体式结构可以由一个不锈钢圆柱体整体加工而成，也可以由模具浇筑而成。此外，作为另一种实施方式，如图4所示，还可以在所述空心柱体1的一端设置底部6，所述挂眼5设置在所述底部6上，所述挂眼5、底部6和空心柱体1也可以为一体式结构，从而增加锯条利用装置的结构稳定性。

具体地，所述锯齿槽11可以为表面设置有螺纹扣的圆孔，锯齿槽可以通过丝锥掏出螺纹扣。

进一步地，如图1和图3所示，所述空心柱体1上沿径向设置有通孔13，所述夹锯条部件2上设置有与通孔13配合的通孔24，铆钉穿过通孔13和通孔24将所述夹锯条部件2和所述空心柱体1固定在一起。

进一步地，如图2所示，所述压锯条部件3的第一表面31上设置有盲孔33，所述顶丝7穿过所述空心柱体1上的螺孔12设置在所述盲孔33内。通过设置所述盲孔33，可以对压锯条部件3起到限位作用，防止在使用过程中其从所述圆柱形通孔4内滑出，进一步加强了本实施例的结构的稳定性。

作为具体实施方式，空心柱体为外直径为20mm，内直径为13mm的空心圆柱体，其长度可以为30mm，夹锯条部件2和压锯条部件3直径小于13mm，以便于安装。

此外，虽然上述实施例中，所述空心柱体为空心圆柱体，所述柱形通孔4为圆柱形通孔，所述夹锯条部件2包括一个半圆柱体形的限位部，所述压锯条部件3为半圆柱体形，但是，通过本说明书的教导，本领域的技术人员可以想到其他的实施方式，例如，所述空心柱体为方形柱体，所述柱形通孔4为方形通孔，所述夹锯条部件2为与该方形通孔适应的形状等等都在本实用新型的保护范围之内。

最后应说明的是：以上各实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述各实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的范围。
