一种自动整理料架的制作方法

本实用新型涉及机械加工领域，尤其涉及一种用于冲压板整理的自动整理料架。

背景技术：

现有技术中，生产线中的冲压板材经过机械自动化处理后脱落在收料区的托盘上，由于收料区没有可以固定收料区域整理定位装置，而使机械自动化处理后脱落的板材凌乱地堆垛在托盘上，仍然需要人工进行再一次的整理，大大降低了此工序的工作效率以及运输时常会撞坏板材的四个边角，使成品率大大降低。

技术实现要素：

本实用新型的目的在于克服现有技术中的缺点与不足，提供一种自动化程度高、整理效果好的的自动整理料架。

为了实现上述目的，本实用新型提供了一种自动整理料架，其包括存放平台、限位机构和整理机构，所述限位机构和所述整理机构安装于所述存放平台上，所述整理机构设置在所述存放平台的两侧；

所述限位机构包括底座、水平连接杆和限位板，所述水平连接杆一端固定连接于所述底座，所述水平连接杆的另一端连接于所述限位板；

所述整理机构包括滑轨和气缸，所述滑轨设于所述存放平台的两侧，每侧所述滑轨上至少滑动连接有两台气缸，所述气缸的推杆上固定安装有推板。

作为上述技术方案的改进，所述自动整理料架还包括工作台，所述工作台安装于所述存放平台的底部，所述工作台上安装有两条齿条，两条所述齿条分别安装于所述存放平台的两侧且与所述滑轨的设置方向垂直，所述滑轨的两端通过齿轮与所述齿条滑动连接。

作为上述技术方案的改进，所述工作台与所述滑轨之间还设有锁紧装置，所述锁紧装置包括手柄、带卡合齿的卡块和下压弹簧，所述下压弹簧下压所述卡块使得所述卡块的卡合齿与所述齿条卡合，所述手柄与所述卡块传动连接，所述手柄与所述卡块传动连接的一端设有用于控制所述卡块与所述齿条卡合或分离的拨块。

作为上述技术方案的改进，所述气缸底部设有滑块，所述滑块滑动连接于所述滑轨上。

作为上述技术方案的改进，所述存放平台底部设有用于驱动所述存放平台升降的驱动装置。

作为上述技术方案的改进，所述限位机构的工作台为可升降底座。

本实用新型提供的一种自动整理料架，与现有技术相比较，具有如下有益效果：通过存放平台放置冲压板材、限位机构固定冲压板材和整理机构整理码齐冲压板材，实现了冲压板材的自动化整理，节省了人工，提高了生产效率。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例的附图作简单地介绍。

图1是本实用新型实施例提供的一种自动整理料架的立体图；

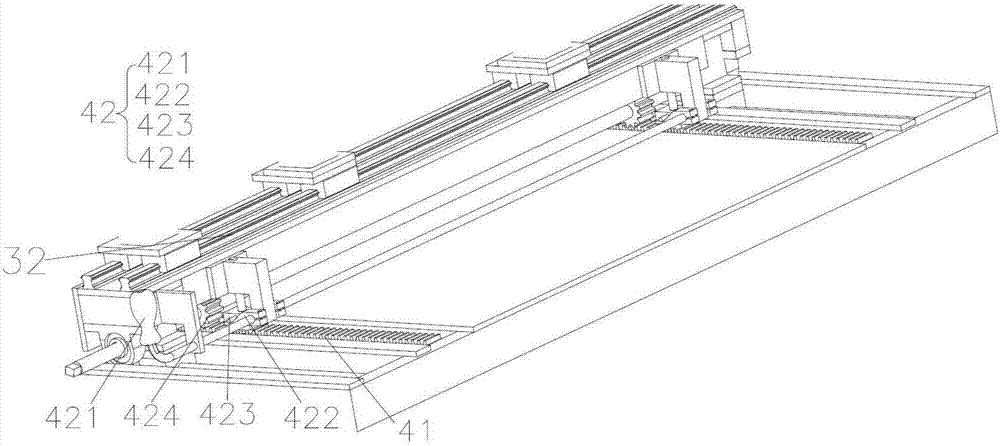

图2是本实用新型实施例提供的一种自动整理料架的锁紧装置的放大图；

其中，1-存放平台；2-限位机构；21-底座；22-水平连接杆；23-限位板；3-整理机构；31-滑轨；32-气缸；321-推板；4-工作台；41-齿条；42-锁紧装置；421-手柄；422-拨块；423-卡块；424-齿轮。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

参见图1-图2所示，本实用新型提供了一种自动整理料架，其包括存放平台1、限位机构2和整理机构3，所述限位机构2和所述整理机构3安装于所述存放平台1上，所述整理机构3设置在所述存放平台1的两侧；所述限位机构2包括底座21、水平连接杆22和限位板23，所述水平连接杆22一端固定连接于所述底座21，所述水平连接杆22的另一端连接于所述限位板23；所述整理机构3包括滑轨31和气缸32，所述滑轨31设于所述存放平台1的两侧，每侧所述滑轨31上至少滑动连接有两台气缸32，所述气缸32的推杆上固定安装有推板，气缸32可以根据需要整理的冲压板材的具体形状、尺寸在滑轨31上移动以便工作。本实用新型提供的一种自动整理料架，与现有技术相比较，具有如下有益效果：通过存放平台1放置冲压板材、限位机构2固定冲压板材和整理机构3整理码齐冲压板材，实现了冲压板材的自动化整理，节省了人工，提高了生产效率。

更佳地，在本实施例中，所述自动整理料架还包括工作台4，所述工作台4安装于所述存放平台1的底部，所述工作台4上安装有两条齿条41，两条所述齿条41分别安装于所述存放平台1的两侧且与所述滑轨31的设置方向垂直，所述滑轨31的两端通过齿轮424与所述齿条41滑动连接，工作台4的面积大于存放平台1的面积，滑轨31可以在工作台4上滑动调节整理机构3的工作范围，以适应不同的冲压板材的尺寸。

更佳地，在本实施例中，所述工作台4与所述滑轨31之间还设有锁紧装置42，所述锁紧装置42包括手柄421、带卡合齿的卡块423和下压弹簧(图中未示出)，所述下压弹簧下压所述卡块423使得所述卡块423的卡合齿与所述齿条41卡合，所述手柄421与所述卡块423传动连接，所述手柄421与所述卡块423传动连接的一端设有用于控制所述卡块423与所述齿条41卡合或分离的拨块422。具体工作时，操作人员用力拨动手柄421带动拨块422拨开卡块423使得卡块423的卡合齿与齿条分离来滑动调节滑轨31，当滑轨31调节到合适位置后，松开手柄421，卡块423在下压弹簧的作用下，卡块423的卡合齿自动卡合齿条，从而锁死滑轨31与齿条41的相对位置，以进行下一步的工作。

更佳地，在本实施例中，所述气缸32底部设有滑块，所述滑块滑动连接于所述滑轨31上。

更佳地，在本实施例中，所述存放平台1底部设有用于驱动所述存放平台1升降的驱动装置(图中未示出)，存放平台1通过驱动装置，可以升降以调整到与所述整理机构3工作平面一致的高度。

更佳地，在本实施例中，所述限位机构2的工作台4为可升降底座21，具体的，更具的工作要求，调整升降底座21来调节限位机构2的工作范围，提高工作效率。

本实用新型提供的一种自动整理料架，与现有技术相比较，具有如下有益效果：通过存放平台1放置冲压板材、限位机构2固定冲压板材和整理机构3整理码齐冲压板材，实现了冲压板材的自动化整理，节省了人工，提高了生产效率。

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“左”、“右”、“顶”、“底”、“内”、“中央”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。本实用新型中采用术语“第一”、“第二”等来描述各种信息，但这些信息不应限于这些术语，这些术语仅用来将同一类型的信息彼此区分开。例如，在不脱离本实用新型范围的情况下，“第一”信息也可以被称为“第二”信息，类似的，“第二”信息也可以被称为“第一”信息。

以上所揭露的仅为本实用新型的较佳实施例而已，当然不能以此来限定本实用新型之权利范围，因此依本实用新型申请专利范围所作的等同变化，仍属本实用新型所涵盖的范围。
