一种可调式粉末涂料压片机的制作方法

本实用新型涉及压片机技术领域，具体为一种可调式粉末涂料压片机。

背景技术：

压片机主要用于制药工业的片剂工艺研究。压片机将颗粒状物压制成直径不大于13mm的圆形、异形和带有文字、符号，图形片状物的自动连续生产设备，随着现在的工业科技的发展，压片机被广泛的运用于各个领域，现有的压片机压缩尺寸是固定的，不具备调整性，使用受局限，而且在工件压缩后需要冷却后才能进行后续磨粉工序，工作效率低，实用价值低，不能够满足用户的需求。

技术实现要素：

本实用新型的目的在于提供一种可调式粉末涂料压片机，具备可调整压缩尺寸和快速冷却的优点，解决了现有的压片机压缩尺寸是固定的，不具备调整性， 使用受局限，而且在工件压缩后需要冷却后才能进行后续磨粉工序，工作效率低，实用价值低，不能够满足用户的需求的问题。

为实现上述目的，本实用新型提供如下技术方案：一种可调式粉末涂料压片机，包括箱体，所述箱体的顶部固定连接有机体，所述机体的顶部固定连接有机盖，所述机盖的底部固定连接有环形卡槽，所述机体的外表面设置有冷风机，且冷风机的出风端贯穿机体并延伸至机体的内部，所述机体远离冷风机的一端设置有高压风机，所述高压风机的出风端贯穿机体并延伸至机体的内部，所述机体的内壁固定连接有相对称的放置板，两个放置板的顶部均固定连接有电机，所述电机的输出端固定连接有螺杆，所述螺杆远离电机的输出端设置有第一轴承，且第一轴承的内壁与螺杆的外表面固定连接，所述第一轴承的顶部固定连接有承重板，所述承重板的外表面与机体的内壁固定连接，所述承重板的底部固定连接有第一压辊，所述螺杆的外表面套设有第二轴承，所述第二轴承的内壁开设有螺纹，且第二轴承的内壁与螺杆的外表面螺纹连接，所述第二轴承的外表面固定连接有活动杆，所述活动杆的外表面固定连接有连接板，所述连接板的顶部固定连接有第二压辊。

优选的，两个所述放置板之间设置有铁筛板，所述铁筛板的顶部固定连接有抽风叶。

优选的，所述螺杆的外表面开设的螺纹为细牙螺纹。

优选的，所述机盖的底部固定连接有增重板。

优选的，所述机体的外表面设置有活动塞，所述活动塞的一端贯穿机体并延伸至机体的内部。

优选的，所述箱体的底部固定连接有支撑腿，且支撑腿的底部固定连接缓冲垫。

与现有技术相比，本实用新型的有益效果为：本实用新型通过机体内部设置的第一压辊和第二压辊，第二压辊的底部通过活动杆与螺杆外表面套设的第二轴承固定连接，通过电机的作业能够实现第一压辊和第二压辊闭合，使其整体能够对加工工件实现灵活的压缩，再通过机体外表面设置的冷风机和高压风机，再由两个放置板之间设置有铁筛板，铁筛板的顶部固定连接有抽风叶，通过高压风机的作业能够实现抽风叶的转动，在拔出活动塞，使抽风叶能够抽出机体内部的热量，使加工后的工件能够实现快速冷却的目的，使其整体的压缩尺寸能够灵活改变，具备调整性，而且在工件压缩后能够快速冷却，提高整体的工作效率和实用价值，能够满足用户的需求。

附图说明

图1为本实用新型结构正视图；

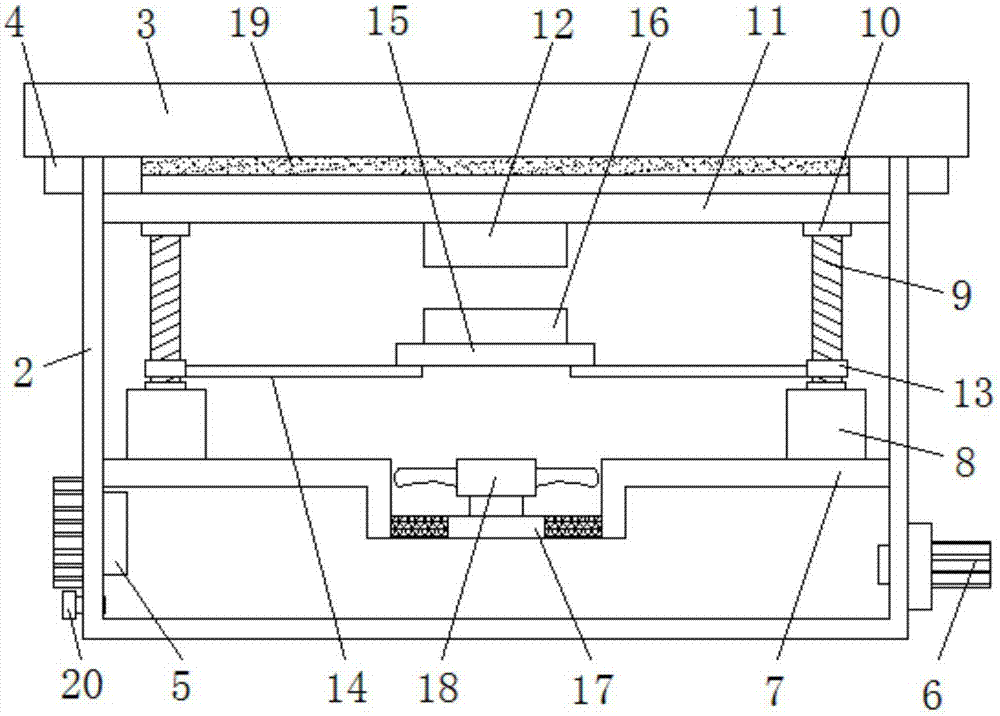

图2为本实用新型机体的结构剖视图。

图中：1箱体、2机体、3机盖、4环形卡槽、5冷风机、6高压风机、7放置板、8电机、9螺杆、10第一轴承、11承重板、12第一压辊、13第二轴承、14活动杆、15连接板、16第二压辊、17铁筛板、18抽风叶、19增重板、20活动塞、21缓冲垫。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，一种可调式粉末涂料压片机，包括箱体1，箱体1的底部固定连接有支撑腿，且支撑腿的底部固定连接缓冲垫21，在设备作业的过程中，通过缓冲垫21能够减缓整体设备作业产生的震动幅度，箱体1的顶部固定连接有机体2，机体2的外表面设置有活动塞20，活动塞20的一端贯穿机体2并延伸至机体2的内部，通过拔出活动塞20能够增加机体2内部风冷效果，提高冷风机5的风流速度，机体2的顶部固定连接有机盖3，机盖3的底部固定连接有环形卡槽4，机盖3的底部固定连接有增重板19，增加机盖3与机体2之间连接的稳定，机体2的外表面设置有冷风机5，且冷风机5的出风端贯穿机体2并延伸至机体2的内部，机体2远离冷风机5的一端设置有高压风机6，高压风机6的出风端贯穿机体2并延伸至机体2的内部，机体2的内壁固定连接有相对称的放置板7，两个放置板7之间设置有铁筛板17，铁筛板17的顶部固定连接有抽风叶18，通过高压风机6的作业能够实现抽风叶18的转动，在拔出活动塞20，使抽风叶18能够抽出机体2内部的热量，使加工后的工件能够实现快速冷却的目的，两个放置板7的顶部均固定连接有电机8，电机8的输出端固定连接有螺杆9，螺杆9的外表面开设的螺纹为细牙螺纹，在电机8转动，使第一压辊12和第二压辊16闭合后，利用细牙螺纹自锁的特点，能够在第二压辊16上升到有效的位置后，对第二压辊16实现稳定的固定，螺杆9远离电机8的输出端设置有第一轴承10，且第一轴承10的内壁与螺杆9的外表面固定连接，第一轴承10的顶部固定连接有承重板11，承重板11的外表面与机体2的内壁固定连接，承重板11的底部固定连接有第一压辊12，螺杆9的外表面套设有第二轴承13，第二轴承13的内壁开设有螺纹，且第二轴承13的内壁与螺杆9的外表面螺纹连接，第二轴承13的外表面固定连接有活动杆14，活动杆14的外表面固定连接有连接板15，连接板15的顶部固定连接有第二压辊16。

综上所述：该可调式粉末涂料压片机，通过机体2内部设置的第一压辊12和第二压辊16，第二压辊16的底部通过活动杆14与螺杆外表面套设的第二轴承13固定连接，通过电机8的作业能够实现第一压辊12和第二压辊16闭合，使其整体能够对加工工件实现灵活的压缩，再通过机体2外表面设置的冷风机5和高压风机6，再由两个放置板7之间设置有铁筛板17，铁筛板17的顶部固定连接有抽风叶18，通过高压风机6的作业能够实现抽风叶18的转动，在拔出活动塞20，使抽风叶18能够抽出机体2内部的热量，使加工后的工件能够实现快速冷却的目的，解决了现有的压片机压缩尺寸是固定的，不具备调整性， 使用受局限，而且在工件压缩后需要冷却后才能进行后续磨粉工序，工作效率低，实用价值低，不能够满足用户的需求的问题。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下。由语句“包括一个......限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素”。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
