一种稳定性高的滤波器装配用具的制作方法

1.本实用新型涉及滤波器装配用具技术领域，具体涉及一种稳定性高的滤波器装配用具。


背景技术：

2.滤波器是由电容、电感和电阻组成的滤波电路，滤波器可以对电源线中特定频率的频点或该频点以外的频率进行有效滤除，得到一个特定频率的电源信号，滤波器在装配时需要用到装配用具来将盖板与滤波器压紧。
3.然而现有的滤波器装配用具在装配过程中，需要人工将盖板放置在滤波器上，导致装配自动化程度较低，从而降低滤波器的装配效率，其次，现有的滤波器装配用具在装配过程中，难以对滤波器稳定夹持，滤波器装配时容易发生位移，导致稳定性较差，从而影响滤波器装配质量，因此急需一种新型滤波器装配用具来解决这些问题。


技术实现要素：

4.(一)要解决的技术问题
5.为了克服现有技术不足，现提出一种稳定性高的滤波器装配用具，解决了现有的滤波器装配用具在装配过程中，需要人工将盖板放置在滤波器上，导致装配自动化程度较低，从而降低滤波器的装配效率，以及现有的滤波器装配用具在装配过程中，难以对滤波器稳定夹持，滤波器装配时容易发生位移，导致稳定性较差，从而影响滤波器装配质量的问题。
6.(二)技术方案
7.本实用新型通过如下技术方案实现：本实用新型提出了一种稳定性高的滤波器装配用具，包括工作台、装配箱和电动滑台，所述工作台上端中部设置有所述装配箱，所述装配箱内顶端安装有所述电动滑台，所述电动滑台上设置有滑块，所述滑块底端设置有电动液压缸，所述电动液压缸底端设置有压头，所述电动滑台的活动部设置有机械爪一，所述机械爪一一侧设置有机械爪二，所述工作台上端位于所述装配箱内中部设置有真空泵，所述真空泵上方设置有真空吸盘。
8.进一步的，所述滑块与所述电动滑台的活动部滑动连接，所述滑块与所述电动液压缸螺栓连接，所述电动液压缸与所述压头螺栓连接。
9.通过采用上述技术方案，所述滑块能够带动所述电动液压缸的移动，便于所述机械爪一对盖板以及滤波器的抓取放置。
10.进一步的，所述电动滑台与所述装配箱螺栓连接，所述机械爪一以及所述机械爪二均与所述电动滑台的活动部螺栓连接。
11.通过采用上述技术方案，所述机械爪一能够抓取滤波器放置在所述真空吸盘上，所述机械爪一能够将盖板抓取并将其放置在滤波器上，所述机械爪二能够将压紧完成后的滤波器抓取以及输送。
12.进一步的，所述真空泵与所述工作台螺栓连接，所述真空泵与所述真空吸盘通过管道进行连接。
13.通过采用上述技术方案，所述真空泵能够吸气使所述真空吸盘对滤波器实现稳定夹持，避免滤波器装配过程中发生位移，提高滤波器装配的稳定性，提升滤波器的装配质量。
14.进一步的，所述装配箱一侧壁上设置有可视窗，所述可视窗一侧设置有操作面板，所述操作面板上设置有微处理器。
15.通过采用上述技术方案，所述可视窗便于观察所述装配箱内工作情况，所述操作面板能够控制所述电动滑台、所述真空泵、所述电动液压缸、所述传送带、所述机械爪一以及所述机械爪二的启闭。
16.进一步的，所述装配箱两端均设置有传送带。
17.通过采用上述技术方案，所述传送带便于滤波器以及盖板的运输，提升自动化程度。
18.进一步的，所述工作台底端四角处设置有支撑腿，所述支撑腿与所述工作台焊接。
19.通过采用上述技术方案，所述支撑腿便于支撑固定所述工作台。
20.(三)有益效果
21.本实用新型相对于现有技术，具有以下有益效果：
22.1、为解决现有的滤波器装配用具在装配过程中，需要人工将盖板放置在滤波器上，导致装配自动化程度较低，从而降低滤波器的装配效率的问题，本实用新型通过设置的机械爪一、机械爪二和电动滑台，能够通过机械爪一将盖板放置在滤波器上，提高滤波器的装配自动化程度，从而提升滤波器的装配效率；
23.2、为解决现有的滤波器装配用具在装配过程中，难以对滤波器稳定夹持，滤波器装配时容易发生位移，导致稳定性较差，从而影响滤波器装配质量的问题，本实用新型通过设置的真空泵和真空吸盘，能够对滤波器实现稳定夹持，避免滤波器装配过程中发生位移，不仅能够提高滤波器装配的稳定性，并且提升了滤波器的装配质量。
附图说明

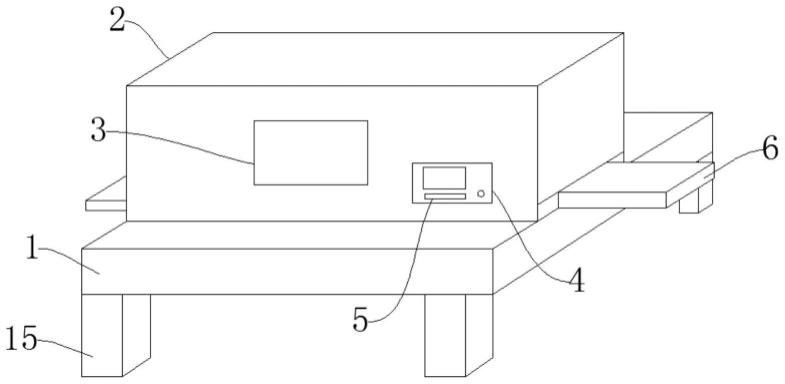

24.图1是本实用新型所述一种稳定性高的滤波器装配用具的主视图；
25.图2是本实用新型所述一种稳定性高的滤波器装配用具的主剖视图；
26.图3是本实用新型所述一种稳定性高的滤波器装配用具的电路框图。
27.附图标记说明如下：
28.1、工作台；2、装配箱；3、可视窗；4、操作面板；5、微处理器；6、传送带；7、电动滑台；8、机械爪一；9、机械爪二；10、电动液压缸；11、压头；12、真空泵；13、真空吸盘；14、滑块；15、支撑腿。
具体实施方式
29.为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
30.如图1-图3所示，本实施例中的一种稳定性高的滤波器装配用具，包括工作台1、装配箱2和电动滑台7，工作台1上端中部设置有装配箱2，装配箱2内顶端安装有电动滑台7，电动滑台7上设置有滑块14，滑块14底端设置有电动液压缸10，滑块14能够带动电动液压缸10的移动，便于机械爪一8对盖板以及滤波器的抓取放置，电动液压缸10底端设置有压头11，电动滑台7的活动部设置有机械爪一8，机械爪一8一侧设置有机械爪二9，机械爪一8能够抓取滤波器放置在真空吸盘13上，机械爪一8能够将盖板抓取并将其放置在滤波器上，机械爪二9能够将压紧完成后的滤波器抓取以及输送，工作台1上端位于装配箱2内中部设置有真空泵12，真空泵12上方设置有真空吸盘13，真空泵12能够吸气使真空吸盘13对滤波器实现稳定夹持，避免滤波器装配过程中发生位移，提高滤波器装配的稳定性，提升滤波器的装配质量。
31.如图1-图3所示，本实施例中，滑块14与电动滑台7的活动部滑动连接，滑块14与电动液压缸10螺栓连接，电动液压缸10与压头11螺栓连接，电动滑台7与装配箱2螺栓连接，机械爪一8以及机械爪二9均与电动滑台7的活动部螺栓连接，真空泵12与工作台1螺栓连接，真空泵12与真空吸盘13通过管道进行连接，装配箱2一侧壁上设置有可视窗3，可视窗3一侧设置有操作面板4，操作面板4上设置有微处理器5，可视窗3便于观察装配箱2内工作情况，操作面板4能够控制电动滑台7、真空泵12、电动液压缸10、传送带6、机械爪一8以及机械爪二9的启闭，装配箱2两端均设置有传送，传送带6便于滤波器以及盖板的运输，提升自动化程度。
32.本实施例的具体实施过程如下：在使用时，首先将滤波器装配用盖板以及滤波器放置传送带6上，操作面板4打开传送带6开始输送，滑块14带动电动液压缸10向右移动，同时微处理器5控制机械爪一8抓取滤波器放置在真空吸盘13上，真空吸盘13对滤波器实现稳定夹持，避免滤波器装配过程中发生位移，提高滤波器装配的稳定性，然后机械爪一8再次移动将盖板放置在滤波器上，滑块14带动电动液压缸10移至真空吸盘13上方对准滤波器，操作电动液压缸10伸缩带动压头11向下压紧，将滤波器与盖板压紧完成后，机械爪二9夹取压紧完成的滤波器主体放至传送带6输送出去，以此循环作业，提高滤波器的装配自动化程度，提升滤波器的装配效率。
33.对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
