一种无人机螺旋桨打孔装置的制作方法

本技术涉及钻孔，特别是涉及一种无人机螺旋桨打孔装置。

背景技术：

1、钻孔是指用钻头在实体材料上加工出孔的操作。这里讲述了勘探工作里的钻孔工作，以及钻孔需要的辅助工具以及部分应急措施方法。

2、无人机螺旋桨在加工过程中，需要用到打孔装置，目前，市场上的无人机螺旋桨打孔装置在实际使用过程中，对于螺旋桨的固定较为麻烦，导致对螺旋桨打孔较为不便，且现有的无人机螺旋桨打孔装置不便于对打孔过程中产生的碎屑进行收集，还需人工进行清理，使用较为不便，为此，我们提出一种无人机螺旋桨打孔装置来解决上述问题。

技术实现思路

1、为了克服现有技术的不足，本实用新型提供一种无人机螺旋桨打孔装置。

2、为解决上述技术问题，本实用新型提供如下技术方案：一种无人机螺旋桨打孔装置，包括操作台和螺旋桨本体，所述操作台的上表面开设有滑槽，所述操作台的上表面开设有圆形槽，所述圆形槽内固定安装有圆环支撑件，所述螺旋桨本体放置在圆环支撑件上，所述操作台上设置有夹持结构，所述夹持结构包括夹持板和螺纹杆，所述夹持板的数量为两个，两个所述夹持板均设置在操作台的上方，所述螺旋桨本体的中部处于两个夹持板之间，两个所述夹持板的端部均固定安装有滑杆，两个所述滑杆均滑动设置在滑槽内，所述螺纹杆转动安装在操作台内，并活动贯穿滑槽，所述操作台的下方设置有收集结构，所述收集结构包括箱体和收集盒，所述箱体内设置有吸尘机，所述收集盒滑动设置在箱体内，所述操作台底端的四个角均固定安装有支撑腿，所述螺纹杆的端部固定安装有手轮。

3、作为本实用新型的一种优选技术方案，所述圆形槽的内壁底面开设有与箱体内腔相通的漏孔，两个所述夹持板相背离的两端均固定安装有限位杆。

4、作为本实用新型的一种优选技术方案，所述操作台上端的两侧均固定安装有挡板，两个所述限位杆分别活动贯穿两个挡板。

5、作为本实用新型的一种优选技术方案，两个所述滑杆的表面均开设有螺纹孔，两个所述螺纹孔的螺纹方向相反，所述螺纹杆贯穿两个螺纹孔。

6、作为本实用新型的一种优选技术方案，所述箱体固定安装在操作台的底端，所述收集盒内腔嵌入有过滤网，所述收集盒的端部固定安装有把手。

7、与现有技术相比，本实用新型能达到的有益效果是：

8、1、通过螺纹杆的转动会带动两个滑杆相互靠近或相互远离移动，通过两个滑杆相互靠近移动会调动两个夹持板相互靠近移动，使得两个夹持板之间的间隙逐渐缩小，从而可将螺旋桨本体紧固住，此时即可直接进行打孔作业，该无人机螺旋桨打孔装置通过对螺旋桨本体进行固定，方便对螺旋桨本体进行打孔。

9、2、启动吸尘机，使得对螺旋桨本体打孔过程中产生的碎屑落入至圆形槽内，并从漏孔排出至收集盒内，使用者向外移动把手即可将收集盒内收集的碎屑取出，无需人工清理打孔过程中产生的碎屑，操作更加便捷，通过两个夹持板相背离的两端均固定安装有限位杆，两个限位杆分别活动贯穿挡板，对夹持板移动过程中起到了限位作用，使得两个夹持板移动更加稳定，保证了该夹持结构的稳定运行，提高了该无人机螺旋桨打孔装置的实用性。

技术特征：

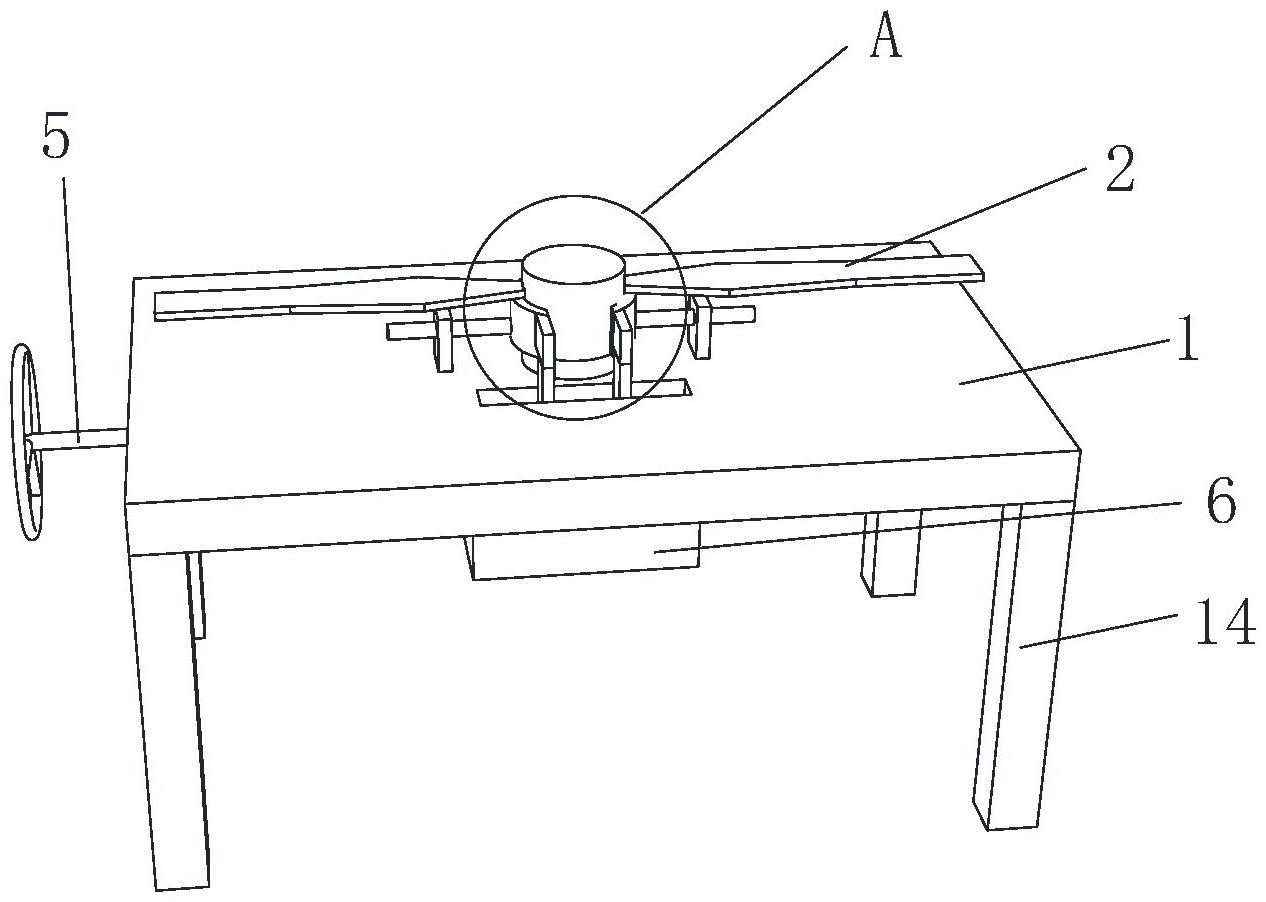

1.一种无人机螺旋桨打孔装置，包括操作台(1)和螺旋桨本体(2)，其特征在于，所述操作台(1)的上表面开设有滑槽(11)，所述操作台(1)的上表面开设有圆形槽(12)，所述圆形槽(12)内固定安装有圆环支撑件(3)，所述螺旋桨本体(2)放置在圆环支撑件(3)上，所述操作台(1)上设置有夹持结构，所述夹持结构包括夹持板(4)和螺纹杆(5)，所述夹持板(4)的数量为两个，两个所述夹持板(4)均设置在操作台(1)的上方，所述螺旋桨本体(2)的中部处于两个夹持板(4)之间，两个所述夹持板(4)的端部均固定安装有滑杆(41)，两个所述滑杆(41)均滑动设置在滑槽(11)内，所述螺纹杆(5)转动安装在操作台(1)内，并活动贯穿滑槽(11)，所述操作台(1)的下方设置有收集结构，所述收集结构包括箱体(6)和收集盒(7)，所述箱体(6)内设置有吸尘机(61)，所述收集盒(7)滑动设置在箱体(6)内。

2.根据权利要求1所述的一种无人机螺旋桨打孔装置，其特征在于，所述操作台(1)底端的四个角均固定安装有支撑腿(14)，所述螺纹杆(5)的端部固定安装有手轮(51)。

3.根据权利要求1所述的一种无人机螺旋桨打孔装置，其特征在于，所述圆形槽(12)的内壁底面开设有与箱体(6)内腔相通的漏孔，两个所述夹持板(4)相背离的两端均固定安装有限位杆(42)。

4.根据权利要求3所述的一种无人机螺旋桨打孔装置，其特征在于，所述操作台(1)上端的两侧均固定安装有挡板(13)，两个所述限位杆(42)分别活动贯穿两个挡板(13)。

5.根据权利要求1所述的一种无人机螺旋桨打孔装置，其特征在于，两个所述滑杆(41)的表面均开设有螺纹孔，两个所述螺纹孔的螺纹方向相反，所述螺纹杆(5)贯穿两个螺纹孔。

6.根据权利要求1所述的一种无人机螺旋桨打孔装置，其特征在于，所述箱体(6)固定安装在操作台(1)的底端，所述收集盒(7)内腔嵌入有过滤网(71)，所述收集盒(7)的端部固定安装有把手(72)。

技术总结
本技术涉及钻孔技术领域，特别是涉及一种无人机螺旋桨打孔装置，包括操作台和螺旋桨本体，所述操作台的上表面开设有滑槽，所述操作台的上表面开设有圆形槽，所述圆形槽内固定安装有圆环支撑件，所述螺旋桨本体放置在圆环支撑件上，所述操作台上设置有夹持结构，所述夹持结构包括夹持板和螺纹杆。本技术通过螺纹杆的转动会带动两个滑杆相互靠近或相互远离移动，通过两个滑杆相互靠近移动会调动两个夹持板相互靠近移动，使得两个夹持板之间的间隙逐渐缩小，从而可将螺旋桨本体紧固住，此时即可直接进行打孔作业，该无人机螺旋桨打孔装置通过对螺旋桨本体进行固定，方便对螺旋桨本体进行打孔。
