一种可旋转移动式砂轮机的制作方法

本实用新型是一种可旋转移动式砂轮机，属于磨削设备领域。

背景技术：

现有技术中，台式砂轮机是一种常用的磨削工具，用于打磨一些材质较硬的工件，如：刀具、钻 头等。现有的砂轮机结构包括：底座，设置在底座上的开关面板，设置在开关面板上端的电机，设置在开关面板上用于控制电机的开关，分别设置在电机两端且由机身动力源驱动的砂轮片以及设置在砂轮片外侧的砂轮片防护罩，工作台固定设置在砂轮片防护罩上，现有的砂轮机的结构大同小异，缺乏创新性，比如现有的砂轮机无法移动，搬运不便，增加了作业人员的劳动强度，现有的砂轮机机身无法转动，磨削角度固定，适用范围有限，同时现有的砂轮机磨削废料不易清理，严重影响了工作场所的整洁度与砂轮机的使用寿命，所以急需要一种可旋转移动式的砂轮机来解决上述问题。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供一种可旋转移动式砂轮机，以解决上述背景技术中提出的问题，本实用新型使用方便，便于操作，稳定性好，可靠性高。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种可旋转移动式砂轮机，包括机体结构、动力机构、旋转机构、滑轮机构以及积屑盒机构，所述机体结构由底座、机壳以及防护挡板组成，所述机壳安装在底座的上方，所述防护挡板安装在机壳的左侧，所述防护挡板设有两个，两个所述防护挡板对称安装在机壳的左测和右侧；

所述动力机构由电机、砂轮、传动轴以及开关面板组成，所述电机安装在机壳内的中部位置，所述传动轴安装在电机上，所述砂轮设有两个，两个所述砂轮安装在传动轴的左右两侧，所述开关面板安装在底座的前端面上，所述开关面板上设有开关按钮；

所述旋转机构由连接轴以及滚轮组成，所述连接轴安装在机壳下端，所述滚轮安装在底座的上端面上，所述滑轮机构由滑轮以及刹车片组成，所述滑轮中间位置设有连接孔，所述刹车片装配在滑轮上；

所述积屑盒机构设有两个，两个所述积屑盒机构对称安装在防护挡板上，所述积屑盒机构由积屑盒、把手、滚轮一以及连接轴一组成，所述滚轮一安装在防护挡板上，所述连接轴一装配在滚轮一内，所述积屑盒安装在连接轴一上，所述把手安装在积屑盒后端面上。

进一步地，两个所述砂轮的中轴线在同一水平线上。

进一步地，所述连接孔内设有螺纹。

进一步地，所述开关面板与底座通过螺丝固定。

本实用新型的有益效果：本实用新型的一种可旋转移动式砂轮机，因本实用新型添加了滑轮以及刹车片，该设计改变了原有砂轮机移动不便的弊端，同时降低了操作人员的劳动强度，避免了搬运砂轮机造成的时间浪费，因本实用新型添加了连接轴以及滚轮，操作人员能够调节砂轮的角度，这样本实用新型就适应了多角度磨削的作业需求，增加了本实用新型的适用性和功能性，提高了作业效率，因本实用新型添加了积屑盒、把手、连接轴一以及滚轮一，该设计能够防止磨削废料的肆意迸溅，解决了磨削废料不易收集的难题，保证了作业场所的整洁，从而提高了本实用新型的使用寿命。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

图1为本实用新型一种可旋转移动式砂轮机的结构示意图；

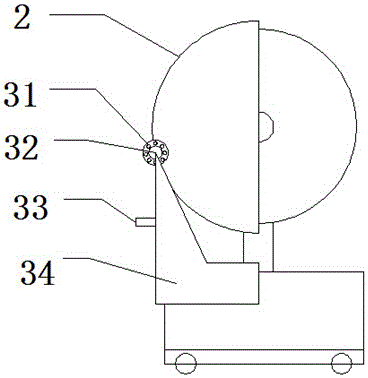

图2为本实用新型一种可旋转移动式砂轮机中积屑盒机构的结构示意图；

图3为本实用新型一种可旋转移动式砂轮机中滑轮机构的结构示意图；

图4为本实用新型一种可旋转移动式砂轮机中旋转机构的结构示意图；

图5为本实用新型一种可旋转移动式砂轮机中动力机构的结构示意图；

图中： 1-机壳、2-防护挡板、3-积屑盒机构、31-滚轮一、32-连接轴一、33-把手、34-积屑盒、4-底座、5-滑轮机构、51-滑轮、52-刹车片、53-连接孔、6-旋转机构、61-连接轴、62-滚轮、7-动力机构、71-电机、72-传动轴、73-砂轮、74-开关面板、75-开关按钮。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-图5，本实用新型提供一种技术方案：一种可旋转移动式砂轮机，包括机体结构、动力机构7、旋转机构6、滑轮机构5以及积屑盒机构3，机体结构由底座4、机壳1以及防护挡板2组成，机壳1安装在底座4的上方，防护挡板2安装在机壳1的左侧，防护挡板2设有两个，两个防护挡板2对称安装在机壳1的左测和右侧；

动力机构7由电机71、砂轮73、传动轴72以及开关面板74组成，电机71安装在机壳1内的中部位置，传动轴72安装在电机71上，砂轮73设有两个，两个砂轮73安装在传动轴72的左右两侧，开关面板74安装在底座4的前端面上，开关面板74上设有开关按钮75；

旋转机构6由连接轴61以及滚轮62组成，连接轴61安装在机壳1下端，滚轮62安装在底座4的上端面上，滑轮机构5由滑轮51以及刹车片52组成，滑轮51中间位置设有连接孔53，刹车片52装配在滑轮51上；

积屑盒机构3设有两个，两个积屑盒机构3对称安装在防护挡板2上，积屑盒机构3由积屑盒34、把手33、滚轮一31以及连接轴一32组成，滚轮一31安装在防护挡板2上，连接轴一32装配在滚轮一31内，积屑盒34安装在连接轴一32上，把手33安装在积屑盒34后端面上。

两个砂轮73的中轴线在同一水平线上，连接孔53内设有螺纹，开关面板74与底座4通过螺丝固定。

具体实施方式：操作人员通过底座4上的滑轮51将本实用新型移动到所需的工作地点，再按下滑轮51上的刹车片52，将底座4固定牢固，因本实用新型添加了滑轮51以及刹车片52，该设计改变了原有砂轮机移动不便的弊端，同时降低了操作人员的劳动强度，避免了搬运砂轮机造成的时间浪费。

底座4固定牢固后，操作人员通过机壳1下端的连接轴61以及底座4上的滚轮62带动机壳1转动，机壳1带动砂轮73以及电机71转动，当转动到合适的角度时，操作人员停止转动连接轴61，因本实用新型添加了连接轴61以及滚轮62，操作人员能够调节砂轮73的角度，这样本实用新型就适应了多角度磨削的作业需求，增加了本实用新型的适用性和功能性，提高了作业效率。

角度调整好好后，按下开关面板74上的开关按钮75运行电机71，电机71带动传动轴72转动，传动轴72带动砂轮73转动，操作人员在使用砂轮73磨削工件时，磨削废料能够进入防护挡板2上的积屑盒34内，工件磨削完成后，操作人员能够使用把手33、连接轴一32以及滚轮一31将积屑盒34抬起，轻松将磨废料倒出，因本实用新型添加了积屑盒34、把手33、连接轴一32以及滚轮一31，该设计能够防止磨削废料的肆意迸溅，解决了磨削废料不易收集的难题，保证了作业场所的整洁，从而提高了本实用新型的使用寿命。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
