一种铝液除气机的制作方法

本实用新型涉及一种冶金设备领域，尤其是一种铝液除气机。

背景技术：

铝铸件生产中，铝锭在熔炉内高温融化成熔融的铝液，由于熔炉内存在高温气体 和其他各种杂质，在将铝液导入压铸模具中前需要对铝液进行预处理，熔融铝液达标后才能进行压铸生产。对铝液预处理，即需要对熔融铝液进行除气和除渣。在除气过程中，若铝液中含有氢气或其他杂质气体，会严重影响产品的物理性能、力学性能以及使用性能，混有杂质的铝铸件会形成气孔，造成了铝铸件疏松。特别是氢气的存在，对铝铸件危害很大，铸件过程中过高的氢气含量会出现氢脆，因此必须对铝液进行除气。传统的除气方式是人工通过搅拌的方式进行除气，此种方式费时费力，铝液温度高，长期烘烤工人，对工人身体也造成伤害。

技术实现要素：

为了解决现有技术中的不足，本实用新型的目的在于提供一种能够自动进行除气的铝液除气机。

为实现上述目的，本实用新型采用以下技术方案：

一种铝液除气机，包括机架和设置在该机架上用于插入铝液中的除气杆，支架的下方设有若干个保温炉，其特征在于：所述机架上设有可相对机架滑动的滑动架，滑动架上设有除气杆安装座，所述滑动架上设有横向进给装置和纵向进给装置；

所述横向进给装置包括设置在滑动架两侧的横向行走轮，滑动架上设有驱动该行走轮的驱动电机，所述机架上对应横向行走轮设有横向行走轨道，驱动电机驱动横向行走轮沿横向行走轨道运动从而带动滑动架相对机架沿横向往复移动；

所述纵向进给装置包括设置在安装座两侧的纵向行走轮，安装座上设有驱动该行走轮的驱动电机，所述滑动架上对应纵向行走轮设有纵向行走轨道，驱动电机驱动纵向行走轮沿纵向行走轨道运动从而带动安装座相对滑动架沿纵向往复移动。

所述安装座上设有液压伸缩杆，除气杆与液压伸缩杆连接从而可升降地设置在安装座上。

本实用新型采用以上技术方案，机架上设有横向进给装置和纵向进给装置，除气杆通过横向进给装置和纵向进给装置可沿机架横向或纵向移动，对多个保温炉中的铝液进行除气操作，无需人工进行搅拌，提高了铝液除气的效率，同时也减少了铝液除气过程中对人工的伤害。

附图说明

以下结合附图和具体实施方式对本实用新型做进一步详细说明：

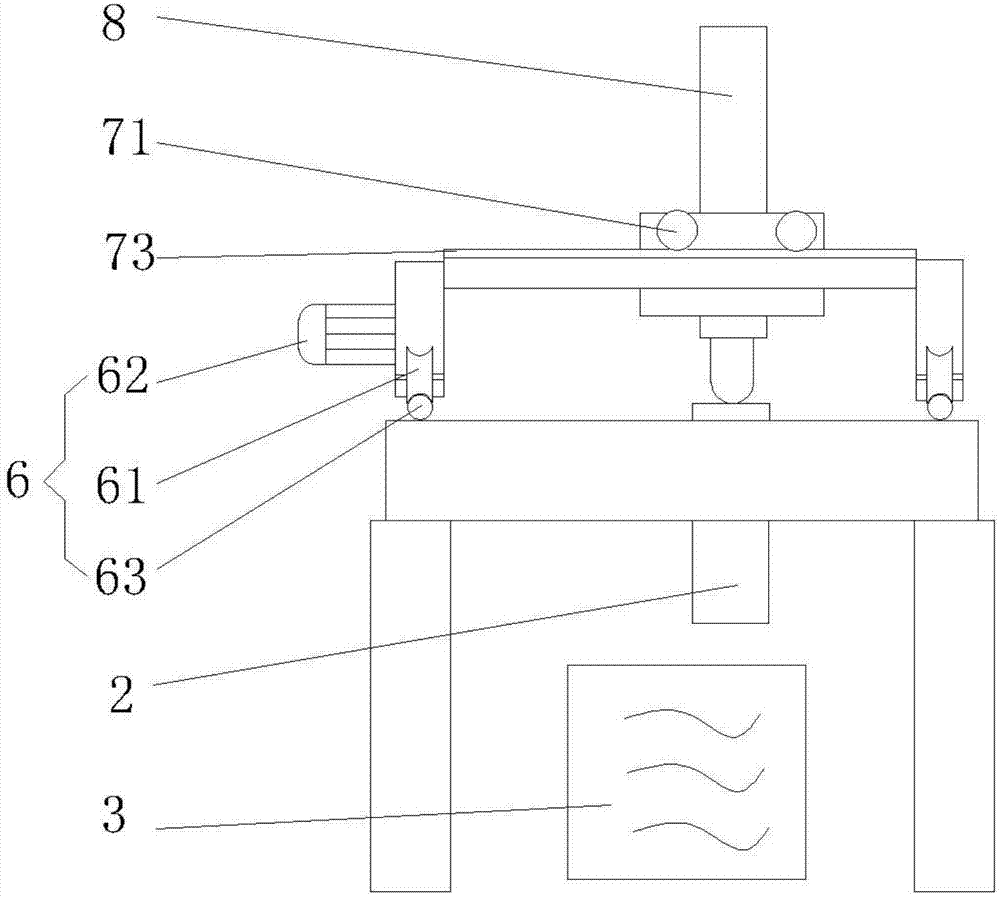

图1为本实用新型一种铝液除气机的结构示意图；

图2为本实用新型侧面的结构示意图。

具体实施方式

如附图1或2所示，本实用新型包括机架1和设置在该机架上用于插入铝液中的除气杆2，支架的下方设有若干个保温炉3，所述机架1上设有可相对机架1滑动的滑动架4，滑动架4上设有除气杆安装座5，所述滑动架4上设有横向进给装置6和纵向进给装置7；所述横向进给装置包括设置在滑动架两侧的横向行走轮61，滑动架上设有驱动该行走轮的驱动电机62，所述机架1上对应横向行走轮61设有横向行走轨道63，驱动电机62驱动横向行走轮61沿横向行走轨道63运动从而带动滑动架4相对机架1沿横向往复移动；所述纵向进给装置7包括设置在安装座两侧的纵向行走轮71，安装座上设有驱动该行走轮的驱动电机72，所述滑动架上对应纵向行走轮设有纵向行走轨道73，驱动电机驱动纵向行走轮沿纵向行走轨道运动从而带动安装座相对滑动架沿纵向往复移动。所述安装座上设有液压伸缩杆8，除气杆与液压伸缩杆连接从而可升降地设置在安装座上。

本实用新型工作时，除气杆插入铝液中，通过横向进给装置和纵向进给装置对铝液进行搅拌除气，机架的下方设有多个保温炉，当一个保温炉中除气完成时，由纵向进给装置驱动除气杆移动至下一个保温炉除气，一除气杆可以与多个保温炉配合工作，提高了铝液的除气效率，除气过程中无需人工进行搅拌，也减少了铝液除气过程中对人工的伤害。
