一种降低大型双真空钢锭中间包水口过度侵蚀的装置的制作方法

1.本实用新型主要涉及真空铸钢锭设备领域，具体是一种降低大型双真空钢锭中间包水口过度侵蚀的装置。


背景技术：

2.目前国内外市场生产大型钢锭时采用两包及以上钢水连续注入中间包，钢水流经水口，真空注入锭模而成，而在真空浇注时，钢水采用全流浇注，浇注过程钢水流速快、温度高、真空度低等恶劣条件，钢水对中间包水口冲刷侵蚀严重，大大增加了外来夹杂物进入钢锭的风险，同时也增加了由于中间包滑板砖及水口砖扩孔严重，导致钢水浇注失控的安全风险。


技术实现要素：

3.为解决现有技术的不足，本实用新型提供了一种降低大型双真空钢锭中间包水口过度侵蚀的装置，本实用新型结构简单，使用方便，通过设置锆环，能够降低上滑板、下滑板与下水口的侵蚀，进而保证了上滑板、下滑板与下水口的使用寿命，同时降低了外来夹杂物进入钢锭的风险，提高了钢锭的质量，给钢锭加工带来方便。
4.本实用新型为实现上述目的，通过以下技术方案实现：
5.一种降低大型双真空钢锭中间包水口过度侵蚀的装置，包括基体，所述基体顶部安装下滑板，所述下滑板顶面安装上滑板，所述上滑板顶部安装水口座砖，所述基体上开设下水口，所述下水口内部镶嵌锆环，所述锆环与上滑板、下滑板内壁接触。
6.进一步的，所述下滑板一侧安装狭缝式透气塞。
7.进一步的，所述基体采用铝碳质母材制造。
8.进一步的，所述锆环采用二氧化锆材料制作。
9.对比现有技术，本实用新型的有益效果是：
10.本实用新型结构简单，使用方便，通过设置锆环，能够降低上滑板、下滑板与下水口的侵蚀，进而保证了上滑板、下滑板与下水口的使用寿命，同时降低了外来夹杂物进入钢锭的风险，提高了钢锭的质量，给钢锭加工带来方便。
附图说明

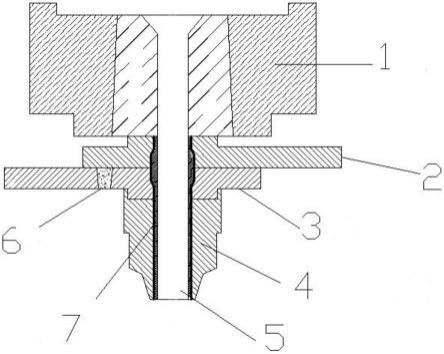

11.附图1是本实用新型结构示意图；
12.附图中所示标号：1、水口座砖；2、上滑板；3、下滑板；4、基体；5、下水口；6、狭缝式透气塞；7、锆环。
具体实施方式
13.结合附图和具体实施例，对本实用新型作进一步说明。应理解，这些实施例仅用于说明本实用新型而不用于限制本实用新型的范围。此外应理解，在阅读了本实用新型讲授
的内容之后，本领域技术人员可以对本实用新型作各种改动或修改，这些等价形式同样落于本申请所限定的范围。
14.如图1所示，本实用新型所述一种降低大型双真空钢锭中间包水口过度侵蚀的装置，包括基体4，所述基体4顶部安装下滑板3，所述下滑板3顶面安装上滑板2，所述上滑板2顶部安装水口座砖1，所述基体4上开设下水口5，所述下水口5内部镶嵌锆环7，所述锆环7与上滑板2、下滑板3内壁接触。
15.具体的，所述下滑板3一侧安装狭缝式透气塞6。狭缝式透气塞6能够保证透气的同时避免液体泄漏。
16.具体的，所述基体1采用铝碳质母材制造。铝碳质母材，性能稳定，保证了设备了稳定性。
17.具体的，所述锆环5采用二氧化锆材料制作。二氧化锆材料具有强度高、耐冲刷、热稳定性好的特点，能够保证装置的稳定性。
18.实施例：
19.在使用本装置时，首先在基体4上的下水口内壁镶嵌锆环7，然后在基体4顶部安装下滑板3，然后在下滑板3顶部安装上滑板，并使锆环7与上滑板2、下滑板3内壁接触，然后在上护板2顶部安装水口座砖，锆环7具有强度高、耐冲刷、热稳定性好的特点，能够降低下水口5的侵蚀现象，然后进行钢水浇铸。
20.本实用新型结构简单，使用方便，通过设置锆环，能够降低上滑板、下滑板与下水口的侵蚀，进而保证了上滑板、下滑板与下水口的使用寿命，同时降低了外来夹杂物进入钢锭的风险，提高了钢锭的质量，给钢锭加工带来方便。
21.最后应说明的是：以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。


技术特征：
1.一种降低大型双真空钢锭中间包水口过度侵蚀的装置，包括基体(4)，其特征在于：所述基体(4)顶部安装下滑板(3)，所述下滑板(3)顶面安装上滑板(2)，所述上滑板(2)顶部安装水口座砖(1)，所述基体(4)上开设下水口(5)，所述下水口(5)内部镶嵌锆环(7)，所述锆环(7)与上滑板(2)、下滑板(3)内壁接触。2.根据权利要求1所述的一种降低大型双真空钢锭中间包水口过度侵蚀的装置，其特征在于：所述下滑板(3)一侧安装狭缝式透气塞(6)。3.根据权利要求1所述的一种降低大型双真空钢锭中间包水口过度侵蚀的装置，其特征在于：所述基体(4)采用铝碳质母材制造。4.根据权利要求1所述的一种降低大型双真空钢锭中间包水口过度侵蚀的装置，其特征在于：所述锆环(7)采用二氧化锆材料制作。

技术总结
本实用新型提供一种降低大型双真空钢锭中间包水口过度侵蚀的装置，主要涉及真空铸钢锭设备领域。一种降低大型双真空钢锭中间包水口过度侵蚀的装置，包括基体，所述基体顶部安装下滑板，所述下滑板顶面安装上滑板，所述上滑板顶部安装水口座砖，所述基体上开设下水口，所述下水口内部镶嵌锆环，所述锆环与上滑板、下滑板内壁接触。本实用新型的有益效果在于：本实用新型结构简单，使用方便，通过设置锆环，能够降低上滑板、下滑板与下水口的侵蚀，进而保证了上滑板、下滑板与下水口的使用寿命，同时降低了外来夹杂物进入钢锭的风险，提高了钢锭的质量，给钢锭加工带来方便。给钢锭加工带来方便。给钢锭加工带来方便。


技术研发人员：张巍巍 秦士东 王成业 曹传军
受保护的技术使用者：通裕重工股份有限公司
技术研发日：2022.04.02
技术公布日：2022/9/20
