一种用于汽车零件模具的抛光设备的制作方法

1.本实用新型涉及抛光技术领域，尤其涉及一种用于汽车零件模具的抛光设备。


背景技术：

2.汽车模具最主要指的是汽车上的覆盖件模具。这类模具主要是冷冲模。例如冲压模具、注塑模具、锻造模具、铸造蜡模、玻璃模具等等，而在这些模具的生产过程中，为了保证其外表的光滑度和自身的精密度，一般会利用抛光设备对其进行抛光，最常用的便是手持式抛光机或者机械式抛光设备，前者具有体积小和携带便捷的特点，而后者具有抛光精度高等特点，会根据实际使用场合的不同而对应着选择不同抛光设备。
3.经检索，授权公告号为cn108890506b的发明专利文献中便提出一种用于汽车零件模具的抛光设备，该发明便于更换打磨机构的抛光板，可对汽车零件模具内外表面进行打磨作用，提高打磨的效率和生产效率，添加对汽车零件模具的固定机构，安装操作简单。
4.但是，该发明在工作效率的提升上还是不太显著，其在使用时，当需要更换抛光板时，还需关闭机器，停止对模具的抛光工作，待更换完毕后，才能进行抛光板的更换，其中更换抛光板的时间得不到充分利用，从而使得工作效率较慢。
5.因此，有必要提供一种新的用于汽车零件模具的抛光设备解决上述技术问题。


技术实现要素：

6.本实用新型解决的技术问题是提供一种能够显著提高抛光效率的用于汽车零件模具的抛光设备。
7.为解决上述技术问题，本实用新型提供的用于汽车零件模具的抛光设备包括：底座、顶板和两个抛光机构，所述顶板固定安装在底座的顶部，两个所述抛光机构设置在底座和顶板之间，所述底座的上方设有空心座一，所述底座的底部固定安装有空心座二，所述空心座二的两侧内壁上转动安装有同一个传动螺杆一，所述传动螺杆一上螺纹安装有连带板，所述连带板贯穿所述底座和空心座二的顶部并与所述底座和空心座二的顶部滑动连接，且所述连带板的顶部与所述空心座一固定连接，所述顶板的下方设有两个空心座三，两个所述空心座三内均转动安装有调节螺杆，且两个所述调节螺杆上均螺纹安装有衔接块，两个所述衔接块的底部均延伸至对应的所述空心座三的下方并与对应的所述空心座三滑动连接，且两个所述衔接块的底部均固定安装有框架，两个所述框架内均固定安装有伸缩气缸，两个所述伸缩气缸的输出轴均贯穿对应的所述框架的底部并与对应的所述抛光机构固定连接，且所述伸缩气缸的输出轴与所述框架活动连接。
8.优选的，所述顶板的底部固定安装有两个无杆气缸，两个所述无杆气缸的滑块上均固定安装有承载板，两个所述承载板的底部均与对应的所述空心座三固定连接。
9.优选的，所述空心座一的顶部固定安装有靠板，所述靠板的一侧固定安装有三个抵靠柱，所述空心座一内转动安装有传动螺杆二，所述传动螺杆二上螺纹安装有滑板，所述滑板的顶部固定安装有夹板，且所述滑板与所述空心座一的顶部滑动连接，所述夹板靠近
所述靠板的一侧固定安装有三个固定柱。
10.优选的，所述连带板的一侧固定安装有风机，所述风机的进风口固定安装有进风管，所述进风管贯穿所述连带板，所述空心座一的一侧设有出气管，所述出气管的端口与所述风机的出风口固定连接，且所述出气管上固定安装有多个气嘴，多个所述气嘴均与所述空心座一的顶部端面对应。
11.优选的，所述空心座二的一侧外壁上固定安装有电机一，所述电机一的输出轴与所述传动螺杆一的一端固定连接，且所述底座的顶部开设有通口，所述连带板贯穿所述通口，且所述通口的两侧内壁上固定安装有同一个横杆，所述横杆贯穿所述连带板并与所述连带板滑动连接。
12.优选的，所述空心座一的一侧外壁上固定安装有电机二，所述电机二的输出轴与所述传动螺杆二的一端固定连接。
13.优选的，所述顶板的底部固定安装有两个梁杆，两个所述梁杆均贯穿对应的所述承载板并与对应的所述承载板滑动连接。
14.与相关技术相比较，本实用新型提供的用于汽车零件模具的抛光设备具有如下有益效果：
15.本实用新型提供一种用于汽车零件模具的抛光设备，通过设置的能够水平移动空心座一，以及设置的两个抛光机构，使得当需要更换其中一个抛光片时，只需将载有待抛光模具的空心座一移动至另一个抛光机构的下方继续进行抛光，同时，又可对损耗严重的抛光片进行更换，二者同时进行，极大的提高了整体的抛光效率，并且，通过设置的风机和多个与空心座一顶部端面对应的气嘴，便可在放置模具前，将空心座一的放置面快速清洁，防止其上存在异物而导致模具摆放不平整，从而提高了抛光精度。
附图说明

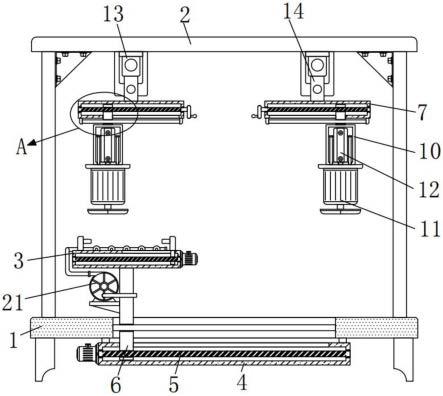

16.图1为本实用新型提供的用于汽车零件模具的抛光设备的一种较佳实施例的结构示意图；
17.图2为图1所示的a部放大示意图；
18.图3为图1所示的空心座一的结构示意图；
19.图4为图1所示的顶板和无杆气缸的侧视连接结构示意图；
20.图5为图1所示的空心座一和出气管的俯视连接结构示意图。
21.图中标号：1、底座；2、顶板；3、空心座一；4、空心座二；5、传动螺杆一；6、连带板；7、空心座三；8、调节螺杆；9、衔接块；10、框架；11、抛光机构；12、伸缩气缸；13、无杆气缸；14、承载板；15、靠板；16、抵靠柱；17、夹板；18、固定柱；19、传动螺杆二；20、滑板；21、风机；22、出气管；23、气嘴。
具体实施方式
22.下面结合附图和实施方式对本实用新型作进一步说明。
23.请结合参阅图1、图2、图3、图4和图5，其中，图1为本实用新型提供的用于汽车零件模具的抛光设备的一种较佳实施例的结构示意图；图2为图1所示的a部放大示意图；图3为图1所示的空心座的结构示意图；图4为图1所示的顶板和无杆气缸的侧视连接结构示意图；
图5为图1所示的空心座和出气管的俯视连接结构示意图。用于汽车零件模具的抛光设备包括：底座1、顶板2和两个抛光机构11，顶板2固定在底座1的顶部，两个抛光机构11设置在底座1和顶板2之间，底座1的上方设有空心座一3，底座1的底部固定有空心座二4，空心座二4的两侧内壁上转动安装有同一个传动螺杆一5，并在其上螺纹安装有连带板6，且为了保证连带板6的稳定滑动，在空心座二4的顶部和底座1上均开设有通口，设置的连带板6便贯穿两个通口形成活动，此外，在底座1上的通口内固定有横杆，该横杆贯穿连带板6并与连带板6呈滑动关系，这样一方面能够保证连带板6只能进行线性水平移动，另一方面又可将连带板6以及空心座一3所具有的重力进行分担，避免传动螺杆一5承受较大的重力压迫，并且，上述所设置的连带板6的顶部与空心座一3固定连接，这样便可将空心座一3可靠的固定起来，顶板2的下方设有两个空心座三7，两个空心座三7内均转动安装有调节螺杆8，两个调节螺杆8相互靠近的一端均延伸至对应的空心座三7外并固定有摇杆，方便人们对其旋转，此外，在两个调节螺杆8上均螺纹安装有衔接块9，两个衔接块9的底部均延伸至对应的空心座三7的下方并固定有框架10，且在两个空心座三7的底部均开设有活动口，两个衔接块9便穿过对应的活动口，使其能够顺利的形成活动，此外，为了保证衔接块9只能进行线性水平移动，在两个空心座三7的底部均固定有限定杆，两个限定杆均贯穿对应的衔接块9并与对应的衔接块9滑动，两个框架10内均固定有伸缩气缸12，两个伸缩气缸12的输出轴均贯穿对应的框架10的底部并与对应的抛光机构11固定连接，且在框架10的底部开设有避让孔，供伸缩气缸12输出轴进行伸缩，此外，在设置的两个框架10的底部均开设有两个滑孔，而两个抛光机构11上均固定有两个滑杆，四个滑杆便贯穿着对应的滑孔，并形成滑动，这样便可防止伸缩气缸12的输出轴发生转动，保证抛光机构11使用的稳定性。
24.而在上述方式中，为了能够带动抛光机构11进行纵向水平移动，以方便对模具进行全面的抛光工作，具体的，在顶板2的底部固定有两个无杆气缸13，两个无杆气缸13的滑块上均固定有承载板14，且两个承载板14的底部均与对应的空心座三7固定连接，此外，在顶板2的底部固定有两个梁杆，两个梁杆均贯穿对应的承载板14并与对应的承载板14之间呈滑动连接关系，从而能够减轻无杆气缸13上的滑块的承重力。
25.在本方式中，为了将模具进行可靠的夹紧，具体的，在空心座一3的顶部固定有靠板15，并还滑动设有一个夹板17，而靠板15靠近夹板17的一侧固定有三个抵靠柱16，并且，为了能够带着夹板17朝着靠板15的方向移动，在空心座一3内转动安装有传动螺杆二19，传动螺杆二19上螺纹安装有滑板20，滑板20的顶部与夹板17形成固定，且空心座一3的顶部开设有滑道，滑板20贯穿该滑道，并与该滑道的两侧内壁接触，从而对滑板20形成一道限制，使其在传动螺杆二19转动时，只能进行线性水平移动，而设置的夹板17靠近靠板15的一侧固定有三个固定柱18，能够与抵靠柱16之间形成对应，从而将模具进行可靠的夹紧。
26.而在本方式中，为了在固定模具前将空心座一3的顶部端面进行快速的清洁，以保证其整洁光滑度，具体的，在连带板6的一侧固定有风机21，风机21的进风口固定有进风管，进风管贯穿连带板6，且在空心座一3的一侧设有形状不规则的出气管22，而其唯一的端口与风机21的出风口固定连接，这样便可与风机21之间形成连通，且出气管22上固定有多个气嘴23，多个气嘴23均与空心座一3的顶部端面对应。
27.在本方式中，为了对传动螺杆一5和传动螺杆二19形成可靠的电力驱动，在空心座二4的一侧外壁上固定有电机一，电机一的输出轴与传动螺杆一5的一端固定连接，空心座
一3的一侧外壁上固定有电机二，电机二的输出轴与传动螺杆二19的一端固定连接。
28.本实用新型提供的用于汽车零件模具的抛光设备的工作原理如下：
29.本装置在初始状态下，空心座一3处在其中一个抛光机构11的下方；
30.当在对模具进行抛光时，先启动风机21，风机21便会抽取气流，将气流通过气嘴23喷出，从而先对空心座一3的顶部进行吹风清理，保证整洁度，随后降模具放在空心座一3上，并将其与靠板15上的抵靠柱16抵触，随后启动电机二，其输出轴便会带动传动螺杆二19转动，然后利用其与滑板20的螺纹关系，便可将滑板20连带着夹板17朝着模具的方向移动，最终将模具夹紧，然后启动抛光机构11，并启动伸缩气缸12的输出轴伸出，使得抛光机构11上的抛光片与模具接触，然后启动无杆气缸13，便可带着抛光机构11在模具上纵向水平移动，这样便可进行抛光工作，待模具的一个纵向水平部位抛光完毕后，转动调节螺杆8，通过其与衔接块9的螺纹关系，便可带着框架10横向水平移动，从而改变了抛光机构11在模具上的横向位置，然后便可继续启动无杆气缸13，便可对模具的另一纵向水平部位进行抛光工作，以此往复，直至将整个模具抛光完毕，然后更换下一块模具即可；
31.在后期使用中，若需要更换抛光机构11上的抛光片时，为了提高抛光效率，便可正向启动电机一，其输出轴便会带动传动螺杆一5转动，利用其与连带板6的螺纹关系，便可带着空心座一3水平移动，并最终移动至另一个抛光机构11的下方，然后便可继续进行抛光工作，而另一边，便可对损耗严重的抛光片进行更换，而当另一个抛光机构11上的抛光片也需要更换时，反向启动电机一，将空心座一3再次带回原位置，即已经更换好抛光片的抛光机构11的下方，然后便可按照同样的方式，一边对模具打磨，一边将另一个损耗严重的抛光片进行更换，二者可同时进行。
32.与相关技术相比较，本实用新型提供的用于汽车零件模具的抛光设备具有如下有益效果：
33.本实用新型提供一种用于汽车零件模具的抛光设备，通过设置的能够水平移动空心座一3，以及设置的两个抛光机构11，使得当需要更换其中一个抛光片时，只需将载有待抛光模具的空心座一3移动至另一个抛光机构11的下方继续进行抛光，同时，又可对损耗严重的抛光片进行更换，二者同时进行，极大的提高了整体的抛光效率，并且，通过设置的风机21和多个与空心座一3顶部端面对应的气嘴23，便可在放置模具前，将空心座一3的放置面快速清洁，防止其上存在异物而导致模具摆放不平整，从而提高了抛光精度。
34.以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其它相关的技术领域，均同理包括在本实用新型的专利保护范围内。
