一种铜制品加工抛光打磨装置的制作方法

本技术涉及铜制品抛光打磨，具体为一种铜制品加工抛光打磨装置。

背景技术：

1、铜是一种坚韧、柔软、富有延展性的紫红色而有光泽的金属，铜制品是采用纯铜或铜合金为主要原料加工而成的生活用品、工业用品的统称，在铜制品制作完成后，需要对铜制品表面进行处理，从而方面下一步铜制品的加工。

2、现有的铜制品加工打磨过程中，铜制品大多是通过夹具进行固定，而夹具的尺寸通常是固定的，使夹具的局限性大，不能够通过不同尺寸的板材进行固定，打磨点往往也是固定的，需要不断调整铜制品的打磨位置，操作人员的抛光工作十分困难，并且对于一些不规则尺寸的铜制品的夹持固定难度较大，需要不停的转换打磨点。

3、针对上述问题，本实用新型提供了一种铜制品加工抛光打磨装置。

技术实现思路

1、本实用新型的目的在于提供一种铜制品加工抛光打磨装置，通过打磨组件、传动杆和夹持组件的设置，传动组件中的伺服电机连接外接电源，带动传动杆转动，传动杆带动转盘转动，转盘上的夹持块将打磨品固定住，调整好打磨组件的位置，然后转动打磨，夹具位置可以调节，可以根据需要夹持的铜制品的大小进行调整夹持空间，打磨的位置也可以调节，从而解决了背景技术中的问题。

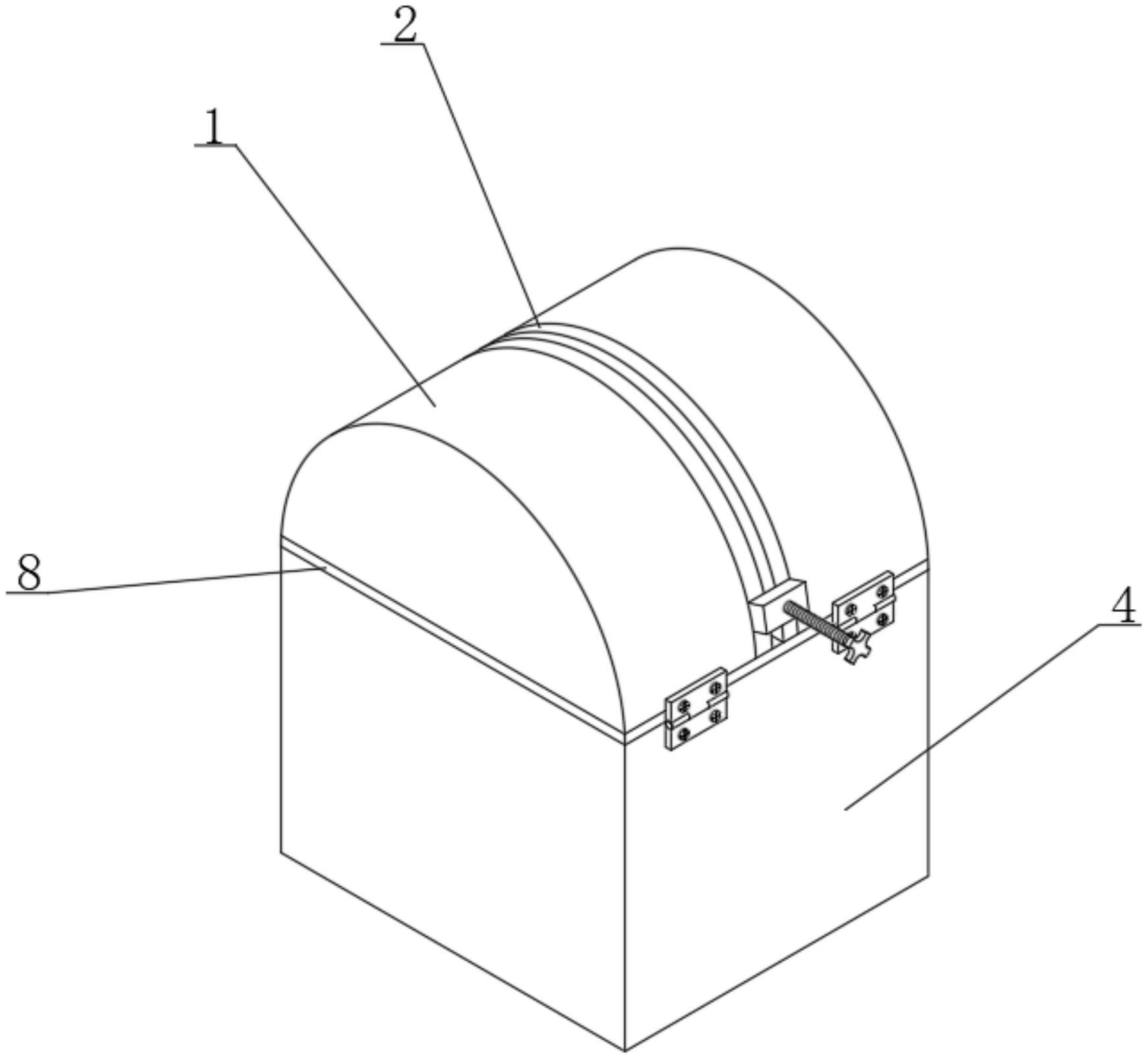

2、为实现上述目的，本实用新型提供如下技术方案：一种铜制品加工抛光打磨装置，包括箱盖，所述箱盖表面的中部开设有条形槽，所述条形槽的内部固定连接有磁条，所述磁条的内部磁吸有打磨组件，所述箱盖的下端通过铰链连接有箱体；

3、传动组件，所述传动组件的下端固定连接于箱体的内底壁；

4、夹持组件，所述夹持组件的下端固定连接于传动组件的上端。

5、进一步地，所述打磨组件包括转柄、调节杆、吸块、固定管、磨块和打磨层，所述转柄的下端固定连接有调节杆，所述调节杆表面的中部螺纹连接有吸块，所述调节杆表面靠近吸块的一侧螺纹连接有固定管，所述调节杆的下端固定连接有磨块，所述磨块的下端粘贴连接有打磨层。

6、进一步地，所述传动组件包括伺服电机和传动杆，所述伺服电机的输出端花键连接有传动杆。

7、进一步地，所述夹持组件包括转盘、卡槽、夹持块、夹持杆和夹持螺母，所述转盘上端的中部开设有两个卡槽，所述卡槽的内部滑动连接有夹持块，所述夹持块的表面开设有圆孔，所述圆孔的内部螺纹连接有夹持杆，所述夹持杆表面的一端螺纹连接有夹持螺母。

8、进一步地，所述箱体的内侧壁固定连接有隔板，所述隔板表面的中部开设有孔洞，所述孔洞的内部贯穿连接于传动组件。

9、进一步地，所述箱盖的下端贴设有密封条，所述密封条的材质为橡胶。

10、与现有技术相比，本实用新型的有益效果如下：

11、1、本实用新型提供的一种铜制品加工抛光打磨装置，通过打磨组件的设置，可有调节打磨的位置与深度，可以根据打磨不同铜制品表面的细腻程度进行更换贴设的打磨层。

12、2、本实用新型提供的一种铜制品加工抛光打磨装置，通过传动组件的设置，起到节约人力，提高打磨效率的作用。

13、3、本实用新型提供的一种铜制品加工抛光打磨装置，通过夹持组件的设置，可以根据打磨的铜制品来调整夹持块之间的夹持空间大小，固定住铜制品的位置，通过打磨组件，高效的进行打磨。

技术特征：

1.一种铜制品加工抛光打磨装置，其特征在于：包括：

2.根据权利要求1所述的一种铜制品加工抛光打磨装置，其特征在于：所述打磨组件(3)包括转柄(301)、调节杆(302)、吸块(303)、固定管(304)、磨块(305)和打磨层(306)，所述转柄(301)的下端固定连接有调节杆(302)，所述调节杆(302)表面的中部螺纹连接有吸块(303)，所述调节杆(302)表面靠近吸块(303)的一侧螺纹连接有固定管(304)，所述调节杆(302)的下端固定连接有磨块(305)，所述磨块(305)的下端粘贴连接有打磨层(306)。

3.根据权利要求1所述的一种铜制品加工抛光打磨装置，其特征在于：所述传动组件(5)包括伺服电机(501)和传动杆(502)，所述伺服电机(501)的输出端花键连接有传动杆(502)。

4.根据权利要求1所述的一种铜制品加工抛光打磨装置，其特征在于：所述夹持组件(6)包括转盘(601)、卡槽(602)、夹持块(603)、夹持杆(604)和夹持螺母(605)，所述转盘(601)上端的中部开设有两个卡槽(602)，所述卡槽(602)的内部滑动连接有夹持块(603)，所述夹持块(603)的表面开设有圆孔，所述圆孔的内部螺纹连接有夹持杆(604)，所述夹持杆(604)表面的一端螺纹连接有夹持螺母(605)。

5.根据权利要求1所述的一种铜制品加工抛光打磨装置，其特征在于：所述箱体(4)的内侧壁固定连接有隔板(7)，所述隔板(7)表面的中部开设有孔洞，所述孔洞的内部贯穿连接于传动组件(5)。

6.根据权利要求1所述的一种铜制品加工抛光打磨装置，其特征在于：所述箱盖(1)的下端贴设有密封条(8)，所述密封条(8)的材质为橡胶。

技术总结
本技术公开了一种铜制品加工抛光打磨装置，涉及铜制品抛光打磨技术领域，包括箱盖，所述箱盖表面的中部开设有条形槽，所述条形槽的内部固定连接有磁条，所述磁条的内部磁吸有打磨组件，所述箱盖的下端通过铰链连接有箱体；传动组件，所述传动组件的下端固定连接于箱体的内底壁；夹持组件，所述夹持组件的下端固定连接于传动组件的上端，通过打磨组件、传动杆和夹持组件的设置，传动组件中的伺服电机连接外接电源，带动传动杆转动，传动杆带动转盘转动，转盘上的夹持块将打磨品固定住，调整好打磨组件的位置，然后转动打磨，夹具位置可以调节，可以根据需要夹持的铜制品的大小进行调整夹持空间，打磨的位置也可以调节。

技术研发人员：黄海燕,齐文兵,牛风雷
受保护的技术使用者：云南云岭金属材料有限公司
技术研发日：20221126
技术公布日：2024/1/11
