一种防止精铸腊模变形结构的制作方法

本技术涉及金属铸件制造，具体为一种防止精铸腊模变形结构。

背景技术：

1、先把要做的铸件用蜡料制成模型，并把模型用同种材料焊接到浇口棒上，制成模组(铸件大时可以单个为一组)，在模组表面蘸上耐火涂料(水玻璃或硅溶胶与细砂的混合物)，再洒上耐火砂，(沾浆、撒砂要反复数次，使砂层足够厚)，待其干燥固化后，给模组加热，把蜡料从浇口处脱出，形成空壳。将空壳焙烧，使之成为坚固的模壳，将金属液体从浇口浇入，冷凝后，就成为金属铸件，在精铸腊模使用时，需要对进行保护，防止变形。

2、例如授权公告号为cn208931987u的一种大型铸件蜡模防止变形装置；包括四组滑轮组件、底板、四组支架、放置板、放置块和两组固定板；还包括两组固定块、两组转轮和两组第一丝杠，两组固定板外侧均设置有定位块，两组定位块外侧均设置有放置槽，并在两组放置槽内部设置有滚珠轴承和限位片，两组放置槽外侧均设置有挡片，虽然上述文件能够实现根据当下蜡模尺寸进行调节，提高其适应能力，进一步方便维护工具导出，使其使用较为方便，但是在使用，该防止变形装置在对精铸腊模进行固定过程当中，需要通过工作人员去依次转动两端的转轮，从而带动丝杠转动，使固定板与精铸腊模固定住，来起到精铸腊模内部的腊模防止变形，在防止精铸腊模变形操作的过程当中，都是通过工作人员来完成其操作的，长时间工作人员进行操作时，会增加人工成本，同时也增加了工作人员的劳动量。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在增加人工成本，同时也增加了工作人员的劳动量问题，而提出的一种防止精铸腊模变形结构。

2、为实现上述目的，本实用新型提供如下技术方案：

3、设计一种防止精铸腊模变形结构，包括工作台和底柱，所述工作台的底部与底柱固定连接，所述工作台的外壁上与l型板固定连接，所述工作台的表面放置有下模具，所述下模具和上模具相贴合，所述工作台的内部设有防止变形结构。

4、优选的，所述防止变形结构包括电机、第一齿轮、第二齿轮和紧固双头螺杆，所述电机通过电机座固接在l型板的表面，所述电机的输出轴上固接有第一齿轮，所述第一齿轮与第二齿轮相啮合，所述第二齿轮固接在紧固双头螺杆的外壁上，所述紧固双头螺杆与螺纹块螺纹连接，两个所述螺纹块的的外壁上均固接有滑块，所述紧固双头螺杆的两端均通过轴承与工作台转动连接。

5、优选的，两个所述滑块均滑槽滑动连接，所述滑槽开设在工作台的内部，两个所述螺纹块的外壁上均固接有固定板。

6、优选的，所述上模具的外壁上固接有提手，所述上模具的表面固接有定位柱，两个所述定位柱均与定位孔间隙配合，两个定位孔均开设在下模具的内部，所述工作台的表面固接有横板。

7、优选的，两个所述横板均通过轴承与风扇电机的输出轴转动连接，两个所述风扇电机均通过电机座固接在横板的外壁上，两个所述风扇电机的输出轴均固接有风扇，所述上模具和下模具组成精铸腊模本体。

8、本实用新型提出的一种防止精铸腊模变形结构，有益效果在于：通过防止变形结构中的电机带动第一齿轮转动，第一齿轮带动第二齿轮转动，第二齿轮带动双头紧固螺杆转动，双头紧固螺杆带动两个螺纹块相对移动，两个螺纹块带动两个滑块在滑槽中滑动，两个螺纹块带动两个固定板移动，将上模具和上模具固定住，防止模具和上模具移动从而防止其内部的腊模变形，上模具和下模具组成精铸腊模本体，设置让电机来对上模具和下模具进行固定，不需要工作入来进行操作，降低了人工成本，同时也降低了工作人员的劳动量。

技术特征：

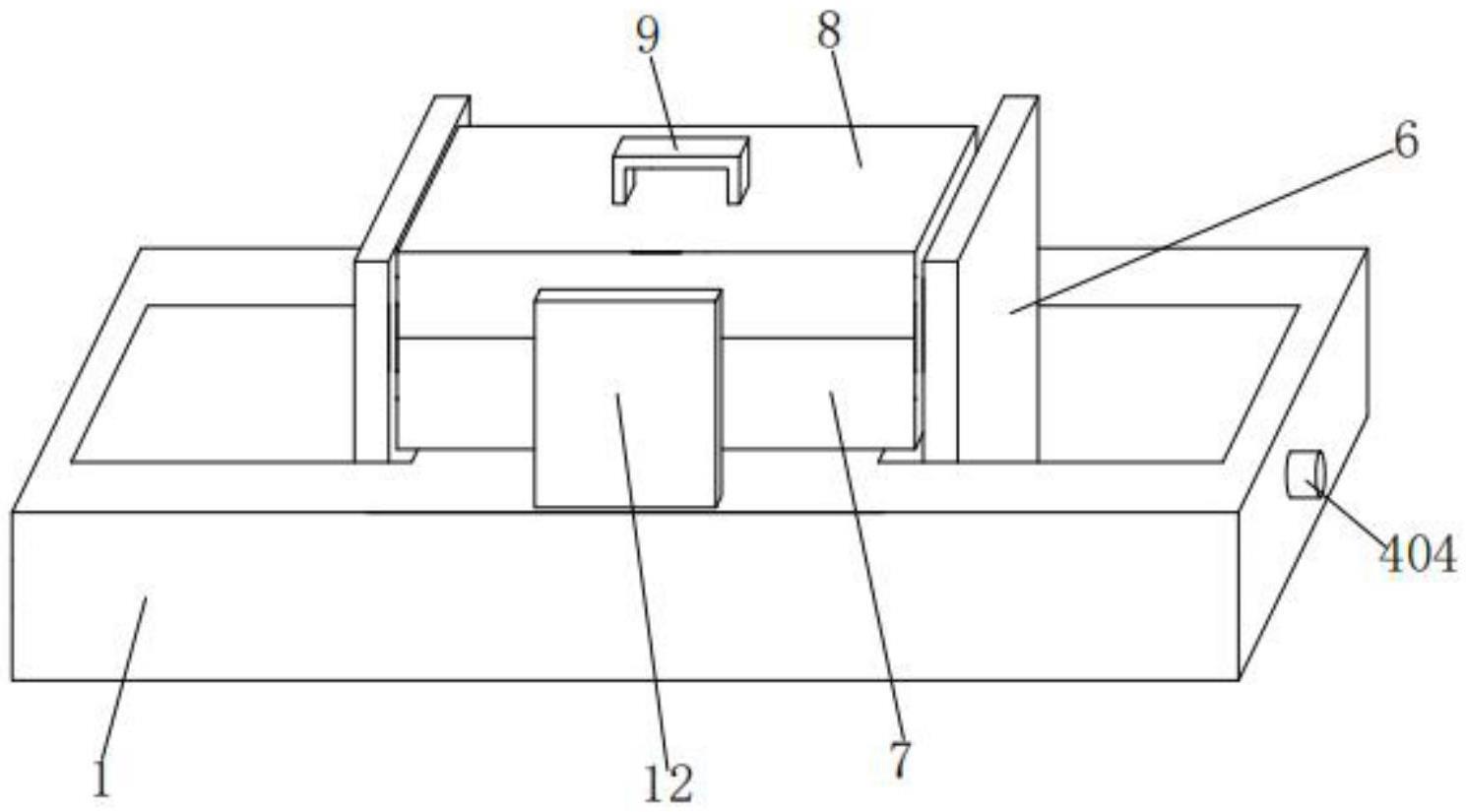

1.一种防止精铸腊模变形结构，包括工作台(1)和底柱(2)，所述工作台(1)的底部与底柱(2)固定连接，其特征在于：所述工作台(1)的外壁上与l型板(3)固定连接，所述工作台(1)的表面放置有下模具(7)，所述下模具(7)和上模具(8)相贴合，所述工作台(1)的内部设有防止变形结构(4)；

2.根据权利要求1所述的一种防止精铸腊模变形结构，其特征在于：所述上模具(8)的外壁上固接有提手(9)，所述上模具(8)的表面固接有定位柱(10)，两个所述定位柱(10)均与定位孔(11)间隙配合，两个定位孔(11)均开设在下模具(7)的内部，所述工作台(1)的表面固接有横板(12)。

3.根据权利要求2所述的一种防止精铸腊模变形结构，其特征在于：两个所述横板(12)均通过轴承与风扇电机(13)的输出轴转动连接，两个所述风扇电机(13)均通过电机座固接在横板(12)的外壁上，两个所述风扇电机(13)的输出轴均固接有风扇(14)，所述上模具(8)和下模具(7)组成精铸腊模本体。

技术总结
本技术涉及金属铸件制造技术领域，尤其是一种防止精铸腊模变形结构，包括工作台和底柱，所述工作台的底部与底柱固定连接，所述工作台的外壁上与L型板固定连接，所述工作台的表面放置有下模具，所述下模具和上模具相贴合，所述工作台的内部设有防止变形结构。通过防止变形结构中的电机带动第一齿轮转动，第一齿轮带动第二齿轮转动，第二齿轮带动双头紧固螺杆转动，双头紧固螺杆带动两个螺纹块相对移动，两个螺纹块带动两个滑块在滑槽中滑动，两个螺纹块带动两个固定板移动，不需要工作入来进行操作，降低了人工成本，同时也降低了工作人员的劳动量。

技术研发人员：宋希存
受保护的技术使用者：天津市信诚精铸有限公司
技术研发日：20221209
技术公布日：2024/1/12
