一种汽车变速机零部件用精密压铸模具的制作方法

本技术涉及压铸模具，特别的涉及一种汽车变速机零部件用精密压铸模具。

背景技术：

1、压铸模具是铸造金属零部件的一种工具，一种在专用的压铸模锻机上完成压铸工艺的工具；汽车变速机零部件用精密压铸模具是将零件压铸成形后，只需少量加工或不再加工就符合零件要求的成形技术；精密压铸是先进制造技术的重要组成部分，也是汽车、矿山、能源、建筑、航空等行业中应用广泛的零件制造工艺；现有的汽车变速机零部件用精密压铸模具加注液体需要工人手动进行加注液体(经百度检索如(马达-汽车自动电枢转子铝压铸模具机视频)(https://www.bilibili.com/video/bv12p4y147ho/))，该视频公开了工人手动对压铸模具机内添加液体，增大工人工作的安全风险。

2、因此，提出一种汽车变速机零部件用精密压铸模具以解决上述问题。

技术实现思路

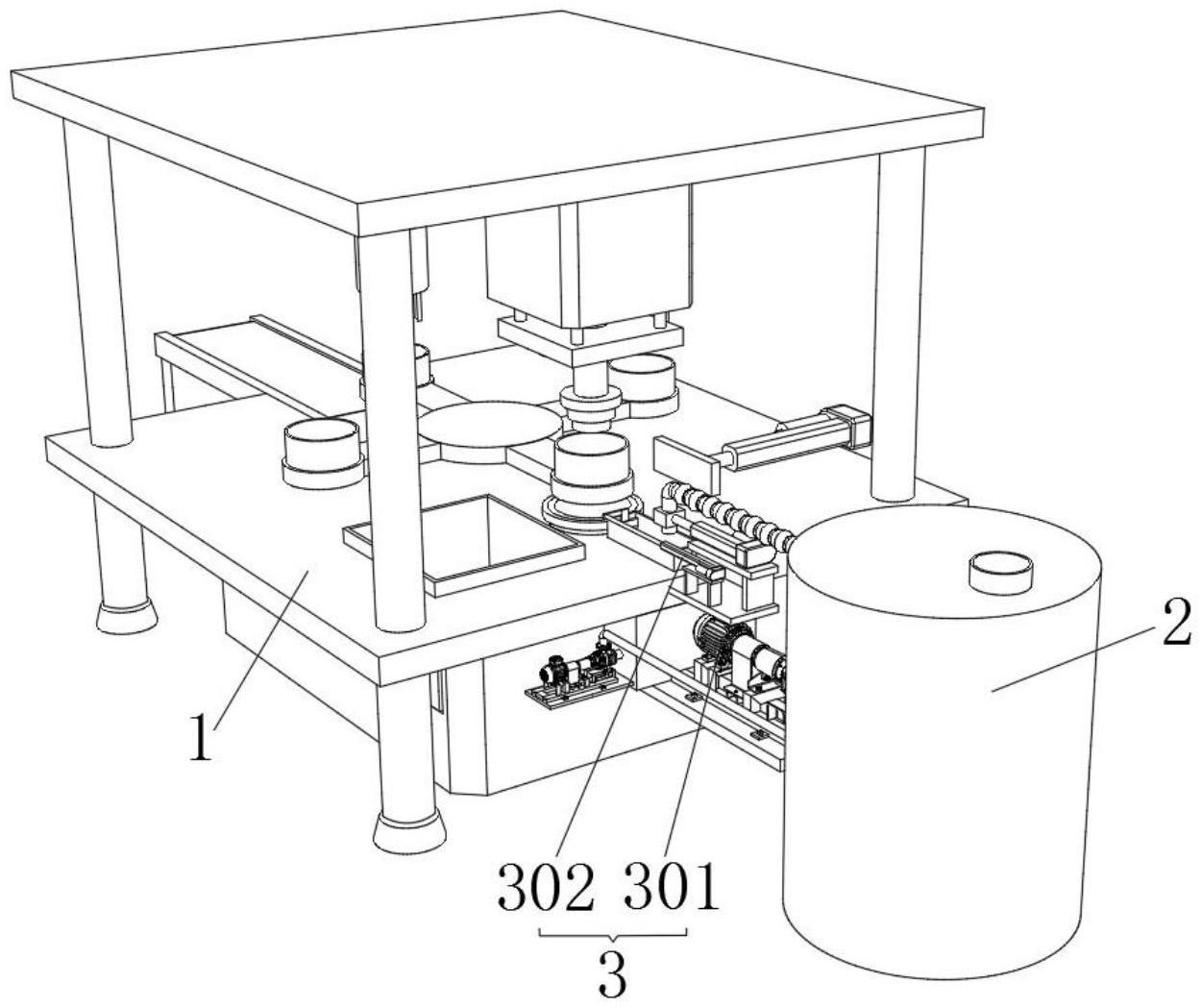

1、本实用新型通过以下技术方案来实现上述目的，一种汽车变速机零部件用精密压铸模具，包括：压铸模具机本体，所述压铸模具机本体的一侧设置有加热存储筒；注液机构，用于对压铸模具机本体内部进行自动加注液体的所述注液机构设置于压铸模具机本体的一侧；其中，所述注液机构包括设置于压铸模具机本体一侧的注液部件，所述注液部件的表面设置有推送组件。

2、优选的，所述注液部件包括固定连接于压铸模具机本体一侧的支撑板，所述支撑板的顶部固定连接有第一输送泵，所述第一输送泵的一端连通于加热存储筒的内部，所述第一输送泵的顶端连通有波纹输送管，第一输送泵抽取加热存储筒内的液体通过波纹输送管输送至压铸模具机本体上的注液口内，便于自动对压铸模具机本体内添加液体，降低人工手动添加的繁琐性，保证工人工作的安全性。

3、优选的，所述波纹输送管的表面固定连接有移动块，所述压铸模具机本体的一侧固定连接有第一电动推杆，所述第一电动推杆的一端固定连接于移动块的一侧，第一电动推杆的一端移动通过移动块带动波纹输送管移动，保证波纹输送管不影响压铸模具机本体内压铸工作内容。

4、优选的，所述压铸模具机本体的表面固定连接有接液框，所述接液框的底部连通有过渡管，所述支撑板的顶部固定连接有收集箱，所述过渡管的底端连通于收集箱的顶部，所述收集箱的内部两侧均电性连接有电加热丝，接液框用于收集波纹输送管掉落的液体，防止波纹输送管内液体掉落到压铸模具机本体表面上，保证压铸模具机本体表面的整洁性，接液框内液体通过过渡管流入到收集箱内，电加热丝对收集箱内液体进行加热保温，防止液体凝固。

5、优选的，所述收集箱的表面固定连接有固定板，所述固定板的顶部固定连接有第二输送泵，所述第二输送泵的一端连通于收集箱的内部，所述第二输送泵的顶端连通有流通管，所述流通管远离第二输送泵的一端连通于加热存储筒的内部，第二输送泵抽取收集箱内液体通过流通管输送至加热存储筒内，便于回收利用掉落的液体，降低液体的浪费，提高使用注液机构的实用性。

6、优选的，所述推送组件包括滑动连接于接液框内底部的刮板，所述刮板的顶部固定连接有连接块，所述压铸模具机本体的一侧固定连接有第二电动推杆，所述第二电动推杆的一端固定连接于连接块的一侧，第二电动推杆的一端移动通过连接块带动刮板移动，刮板移动对接液框内的液体进行刮扫，防止液体残留在接液框内导致后期液体凝固难以清理。

7、本实用新型的有益效果是：

8、1、通过设置注液部件，第一电动推杆的一端移动通过移动块带动波纹输送管的出液端移动至压铸模具机本体上的注液口处，此时启动第一输送泵，第一输送泵抽取加热存储筒内液体输送至波纹输送管内，波纹输送管内液体流入到压铸模具机本体上的注液口内，便于自动对压铸模具机本体内添加液体，降低人工手动添加的繁琐性，保证工人工作的安全性；

9、2、通过设置注液机构，第二电动推杆的一端移动通过连接块带动刮板移动，刮板移动对接液框内的液体进行刮扫，刮扫的液体通过过渡管流入到收集箱内；当收集箱内液体达到一定量后，启动第二输送泵，第二输送泵抽取收集箱内液体通过流通管输送至加热存储筒内，便于回收利用掉落的液体，降低液体的浪费，提高使用注液机构的实用性。

技术特征：

1.一种汽车变速机零部件用精密压铸模具，其特征在于，包括：

2.根据权利要求1所述的一种汽车变速机零部件用精密压铸模具，其特征在于：所述注液部件(301)包括固定连接于压铸模具机本体(1)一侧的支撑板(3011)，所述支撑板(3011)的顶部固定连接有第一输送泵(3012)，所述第一输送泵(3012)的一端连通于加热存储筒(2)的内部，所述第一输送泵(3012)的顶端连通有波纹输送管(3013)。

3.根据权利要求2所述的一种汽车变速机零部件用精密压铸模具，其特征在于：所述波纹输送管(3013)的表面固定连接有移动块(3014)，所述压铸模具机本体(1)的一侧固定连接有第一电动推杆(3015)，所述第一电动推杆(3015)的一端固定连接于移动块(3014)的一侧。

4.根据权利要求2所述的一种汽车变速机零部件用精密压铸模具，其特征在于：所述压铸模具机本体(1)的表面固定连接有接液框(3016)，所述接液框(3016)的底部连通有过渡管(3017)，所述支撑板(3011)的顶部固定连接有收集箱(3018)，所述过渡管(3017)的底端连通于收集箱(3018)的顶部，所述收集箱(3018)的内部两侧均电性连接有电加热丝(30112)。

5.根据权利要求4所述的一种汽车变速机零部件用精密压铸模具，其特征在于：所述收集箱(3018)的表面固定连接有固定板(3019)，所述固定板(3019)的顶部固定连接有第二输送泵(30110)，所述第二输送泵(30110)的一端连通于收集箱(3018)的内部，所述第二输送泵(30110)的顶端连通有流通管(30111)，所述流通管(30111)远离第二输送泵(30110)的一端连通于加热存储筒(2)的内部。

6.根据权利要求4所述的一种汽车变速机零部件用精密压铸模具，其特征在于：所述推送组件(302)包括滑动连接于接液框(3016)内底部的刮板(3021)，所述刮板(3021)的顶部固定连接有连接块(3022)，所述压铸模具机本体(1)的一侧固定连接有第二电动推杆(3023)，所述第二电动推杆(3023)的一端固定连接于连接块(3022)的一侧。

技术总结
本技术涉及压铸模具技术领域，具体的说是一种汽车变速机零部件用精密压铸模具，包括：压铸模具机本体，所述压铸模具机本体的一侧设置有加热存储筒；注液机构，用于对压铸模具机本体内部进行自动加注液体的所述注液机构设置于压铸模具机本体的一侧；其中，所述注液机构包括设置于压铸模具机本体一侧的注液部件；该装置中第一电动推杆的一端移动通过移动块带动波纹输送管的出液端移动至压铸模具机本体上的注液口处，第一输送泵抽取加热存储筒内液体输送至波纹输送管内，波纹输送管内液体流入到压铸模具机本体上的注液口内，便于自动对压铸模具机本体内添加液体，保证工人工作的安全性。

技术研发人员：王海文
受保护的技术使用者：海泰克精密压铸江苏有限公司
技术研发日：20221219
技术公布日：2024/1/12
