一种具有定位功能的五金件加工用打磨设备的制作方法

本技术涉及五金件加工，特别涉及一种具有定位功能的五金件加工用打磨设备。

背景技术：

1、五金加工就是将原材料，用车床、铣床、钻床、抛光等等机械按客户的图纸或样品加工成为各种各样的零件，如：螺丝、马达轴、模型车零件、钓鱼具配件、音箱类产品外壳、移动电源外壳等。

2、在对五金件进行加工时，需要用到打磨机构，来对五金件进行打磨加工，打磨时需要用到定位装置来对五金件进行夹紧固定，防止对五金件进行打磨时，使五金件发生偏移，现有的具有定位功能的五金件加工用打磨设备，在对五金件进行夹紧时，可能会使夹紧板上附着金属碎屑等，进而在对五金件进行夹紧时，可能会使五金件划伤受损，影响产品质量。

技术实现思路

1、本实用新型的主要目的是提供一种具有定位功能的五金件加工用打磨设备，解决了上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提出的一种具有定位功能的五金件加工用打磨设备，包括底座，所述底座上开设有通孔，所述底座的顶部固定有支撑板，所述支撑板的顶部固定有顶板，所述顶板的顶部固定有第一气缸，所述第一气缸的底部固定有打磨机，所述支撑板的侧壁固定有第二气缸，所述第二气缸内活塞连接有活塞杆，所述活塞杆滑动安装在固定套的内壁，所述固定套的侧壁固定有夹紧板，所述支撑板的内侧固定有固定箱，所述固定箱上设置有传动机构和清理机构，上述传动机构包括：

3、固定块，所述固定块固定在固定箱的内壁；

4、传动弹簧，所述传动弹簧固定在固定块的侧壁；

5、滑杆，所述滑杆固定在传动弹簧远离固定块的一侧。

6、可选地，所述活塞杆远离支撑板的一端固定有弹簧，所述弹簧远离支撑板的一侧固定在固定套的内壁。

7、可选地，所述固定箱的底部固定有挡块，所述活塞杆的顶部固定有挤压块。

8、可选地，所述固定箱的内壁转动安装有转动杆，所述转动杆的外壁固定有圆筒，所述圆筒的外壁开设有弧形滑槽。

9、可选地，所述清理机构包括支撑块，所述支撑块的一侧滑动安装在固定箱的内壁，所述支撑块的另一侧固定有连接杆，所述支撑块的顶部固定有复位弹簧，所述复位弹簧的顶部固定在固定箱的内壁，所述连接杆的侧壁固定有移动板，所述移动板滑动安装在固定箱的内壁，所述连接杆的底部固定有刮板。

10、可选地，所述转动杆的外壁固定有收卷轮，所述收卷轮的外壁固定有拉绳，所述拉绳远离收卷轮的一端固定在移动板的底部。

11、相对现有技术，本实用新型具备如下有益效果：

12、(1)、该具有定位功能的五金件加工用打磨设备，当对五金件打磨结束后，进而可以控制第二气缸，使活塞杆带动夹紧板远离第一气缸，通过挤压块、传动机构、圆筒、弧形滑槽、转动杆、收卷轮、拉绳和清理机构的配合，进而可以使刮板贴合着夹紧板进行移动，进而可以起到清理夹紧板的效果。

13、(2)、该具有定位功能的五金件加工用打磨设备，当启动第二气缸，使活塞杆带动夹紧板向第一气缸靠近时，进而使挤压块不对滑杆进行挤压，通过传动弹簧、圆筒、弧形滑槽、转动杆、收卷轮和复位弹簧的配合，使刮板向上移动可以回到原位，进行下次清理作业。

技术特征：

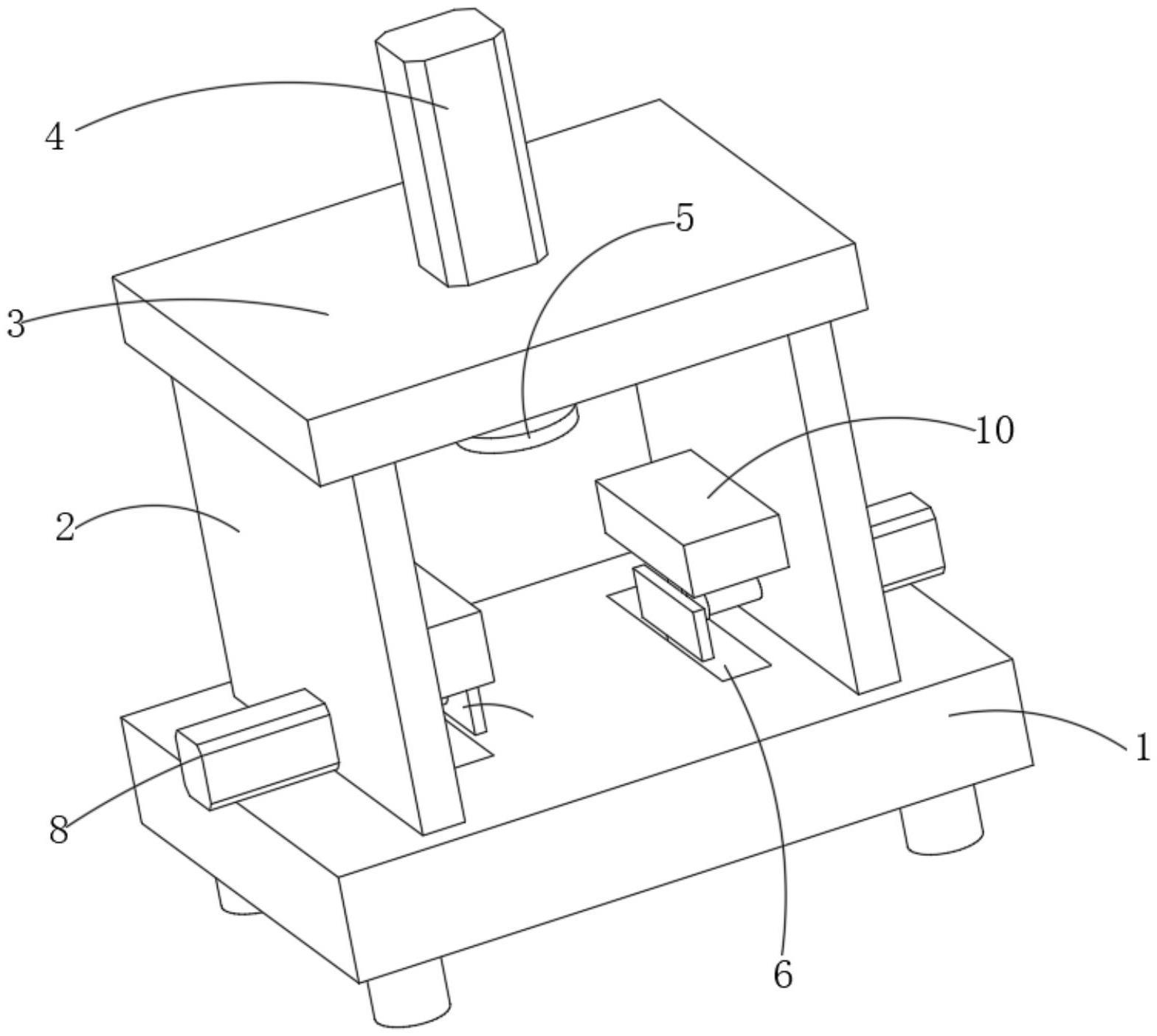

1.一种具有定位功能的五金件加工用打磨设备，包括底座(1)，其特征在于：所述底座(1)上开设有通孔(6)，所述底座(1)的顶部固定有支撑板(2)，所述支撑板(2)的顶部固定有顶板(3)，所述顶板(3)的顶部固定有第一气缸(4)，所述第一气缸(4)的底部固定有打磨机(5)，所述支撑板(2)的侧壁固定有第二气缸(8)，所述第二气缸(8)内活塞连接有活塞杆(9)，所述活塞杆(9)滑动安装在固定套(11)的内壁，所述固定套(11)的侧壁固定有夹紧板(13)，所述支撑板(2)的内侧固定有固定箱(10)，所述固定箱(10)上设置有传动机构(16)和清理机构(22)，上述传动机构(16)包括：

2.如权利要求1所述的一种具有定位功能的五金件加工用打磨设备，其特征在于：所述活塞杆(9)远离支撑板(2)的一端固定有弹簧(12)，所述弹簧(12)远离支撑板(2)的一侧固定在固定套(11)的内壁。

3.如权利要求1所述的一种具有定位功能的五金件加工用打磨设备，其特征在于：所述固定箱(10)的底部固定有挡块(15)，所述活塞杆(9)的顶部固定有挤压块(14)。

4.如权利要求1所述的一种具有定位功能的五金件加工用打磨设备，其特征在于：所述固定箱(10)的内壁转动安装有转动杆(17)，所述转动杆(17)的外壁固定有圆筒(18)，所述圆筒(18)的外壁开设有弧形滑槽(19)。

5.如权利要求1所述的一种具有定位功能的五金件加工用打磨设备，其特征在于：所述清理机构(22)包括支撑块(221)，所述支撑块(221)的一侧滑动安装在固定箱(10)的内壁，所述支撑块(221)的另一侧固定有连接杆(223)，所述支撑块(221)的顶部固定有复位弹簧(222)，所述复位弹簧(222)的顶部固定在固定箱(10)的内壁，所述连接杆(223)的侧壁固定有移动板(224)，所述移动板(224)滑动安装在固定箱(10)的内壁，所述连接杆(223)的底部固定有刮板(225)。

6.如权利要求4所述的一种具有定位功能的五金件加工用打磨设备，其特征在于：所述转动杆(17)的外壁固定有收卷轮(20)，所述收卷轮(20)的外壁固定有拉绳(21)，所述拉绳(21)远离收卷轮(20)的一端固定在移动板(224)的底部。

技术总结
本技术公开一种具有定位功能的五金件加工用打磨设备。涉及五金件加工技术领域。包括底座，所述底座上开设有通孔，所述底座的顶部固定有支撑板，所述支撑板的顶部固定有顶板，所述顶板的顶部固定有第一气缸，所述第一气缸的底部固定有打磨机，所述支撑板的侧壁固定有第二气缸，所述第二气缸内活塞连接有活塞杆，所述活塞杆滑动安装在固定套的内壁。该具有定位功能的五金件加工用打磨设备，当对五金件打磨结束后，进而可以控制第二气缸，使活塞杆带动夹紧板远离第一气缸，通过挤压块、传动机构、圆筒、弧形滑槽、转动杆、收卷轮、拉绳和清理机构的配合，进而可以使刮板贴合着夹紧板进行移动，进而可以起到清理夹紧板的效果。

技术研发人员：王桂花
受保护的技术使用者：苏州英思特五金制品有限公司
技术研发日：20221229
技术公布日：2024/1/12
