一种新型复合包芯线的制作方法

本技术涉及包芯线，具体为一种新型复合包芯线。

背景技术：

1、包芯线是将欲加入钢液或铁液中的各种添加剂破碎成一定的粒度，然后用冷轧低碳钢带将其包括为一条具有任意长度的复合材料，两根包芯线的连接工艺较为复杂。

2、对此，中国申请专利号：cn202020635526.8，公开了一种用于便于连接的包芯线，涉及包芯线技术领域。本实用新型包括一组包芯线和连接组件，连接组件包括第一套环和第二套环，第一套环和第二套环均与包芯线间隙配合，第一套环一表面和第二套环一表面均固定有端板，第一套环上端板一表面固定有固定柱，第二套环上端板一表面固定有一u形板，固定柱与u形板间隙配合。本实用新型通过第一贯通孔和第一固定件的配合能够将第一套环和第二套环分别固定在两个包芯线的端部，通过固定柱、u形板、第二贯通孔和第二固定件便于第一套环和第二套环之间的连接，增加了两根包芯线之间的安装距离，解决了现有的包芯线不易连接的问题。

3、通过在两组包芯线上安装两个套环，并使用第二固定件将两个套环连接，来将两组包芯线连接，安装时，第一固定件需贯穿包芯线，容易造成包芯线本体的损坏，使得包芯线的强度，实际使用起来存在局限性。

4、因此，为了解决上述问题，提出一种新型复合包芯线。

技术实现思路

1、本实用新型的目的在于提供一种新型复合包芯线，以解决上述背景技术中提到的通过在两组包芯线上安装两个套环，并使用第二固定件将两个套环连接，来将两组包芯线连接，安装时，第一固定件需贯穿包芯线，容易造成包芯线本体的损坏，使得包芯线的强度，实际使用起来存在局限性的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种新型复合包芯线，包括：包芯线主体；

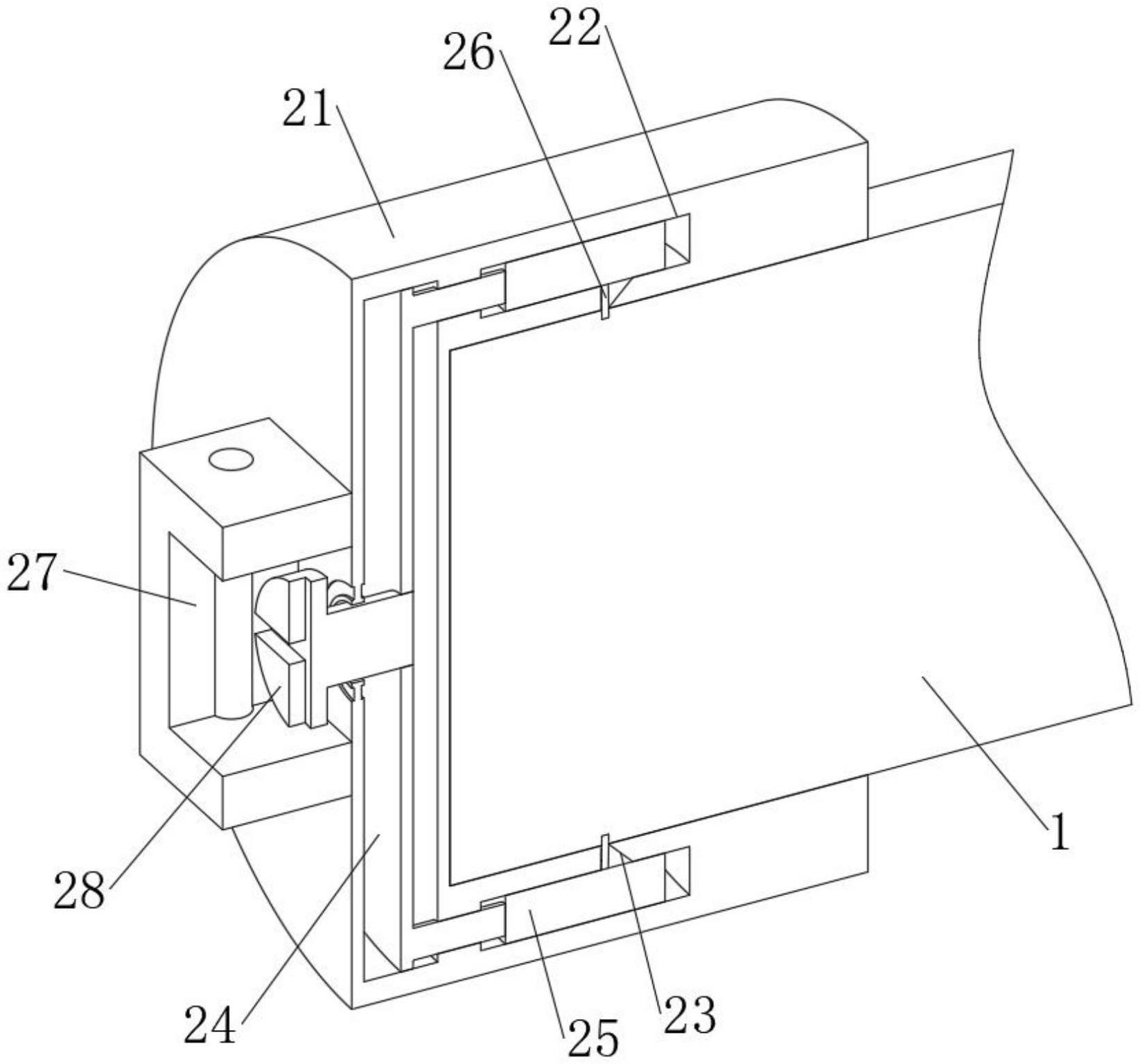

3、所述包芯线主体的端部安装有连接组件，所述连接组件包括套块，所述套块套设在包芯线主体的端部，所述套块的内部开设有活动腔，所述活动腔的内壁上开设有卡腔，所述活动腔的内部活动安装有活动块，所述活动块的一侧壁上固定连接有滑动块，所述滑动块的表面上设置有卡块，所述套块的表面固定连接有连接块，所述活动块的表面螺纹连接有螺杆，所述连接块的外侧插设有螺栓。

4、优选的，所述连接组件设置有两组，两组所述连接组件分别套设在两组包芯线主体的连接端。

5、优选的，所述滑动块滑动安装在活动腔的内部。

6、优选的，所述卡块倾斜安装在卡腔的内部，所述卡块的一端卡在包芯线主体的外表面。

7、优选的，所述连接块设置有两组，且两组所述连接块的规格不同，其中一组所述连接块插设在另一组连接块的内部，所述螺栓同时贯穿两组连接块。

8、优选的，所述螺杆通过轴承活动安装在套块的表面，所述螺杆的一端露出套块的外侧，且螺杆位于连接块的内部。

9、与现有技术相比，本实用新型的有益效果是：本实用新型包芯线通过设置有卡块，可卡在包芯线的外壁上，使得包芯线在套块内部的安装稳定，提高了包芯线主体与套块之间的连接强度，且安装时，对包芯线主体的损坏更小，实用性更强。

10、设置有连接组件，将两组套块分别套在两组包芯线主体的连接端上，并用螺丝刀旋动螺杆，螺杆与活动块螺纹连接，螺杆的旋转即带动活动块在活动腔内部移动，活动块带动滑动块移动，因卡腔的形状为倾斜式，且卡块为倾斜安装，滑动块在移动时，即推动卡块在卡腔内部移动，使卡块的端部从卡腔内部伸出，并随着滑动块的继续推移动，卡块逐渐垂直于包芯线主体，卡块即紧紧卡在包芯线主体的外壁上，使得套块可紧紧安装在包芯线主体的连接端，提高了包芯线主体与套块之间的连接强度，且对包芯线主体的损坏更小，实用性更强。

技术特征：

1.一种新型复合包芯线，包括：包芯线主体(1)；

2.根据权利要求1所述的一种新型复合包芯线，其特征在于：所述连接组件(2)设置有两组，两组所述连接组件(2)分别套设在两组包芯线主体(1)的连接端。

3.根据权利要求1所述的一种新型复合包芯线，其特征在于：所述滑动块(25)滑动安装在活动腔(22)的内部。

4.根据权利要求1所述的一种新型复合包芯线，其特征在于：所述卡块(26)倾斜安装在卡腔(23)的内部，所述卡块(26)的一端卡在包芯线主体(1)的外表面。

5.根据权利要求1所述的一种新型复合包芯线，其特征在于：所述连接块(27)设置有两组，且两组所述连接块(27)的规格不同，其中一组所述连接块(27)插设在另一组连接块(27)的内部，所述螺栓(29)同时贯穿两组连接块(27)。

6.根据权利要求1所述的一种新型复合包芯线，其特征在于：所述螺杆(28)通过轴承活动安装在套块(21)的表面，所述螺杆(28)的一端露出套块(21)的外侧，且螺杆(28)位于连接块(27)的内部。

技术总结
本技术涉及包芯线技术领域，具体为一种新型复合包芯线，包括：包芯线主体；所述包芯线主体的端部安装有连接组件，所述连接组件包括套块，所述套块套设在包芯线主体的端部，所述套块的内部开设有活动腔，所述活动腔的内壁上开设有卡腔，所述活动腔的内部活动安装有活动块，所述活动块的一侧壁上固定连接有滑动块，所述滑动块的表面上设置有卡块，所述套块的表面固定连接有连接块，所述活动块的表面螺纹连接有螺杆。本技术包芯线通过设置有卡块，可卡在包芯线的外壁上，使得包芯线在套块内部的安装稳定，提高了包芯线主体与套块之间的连接强度，且安装时，对包芯线主体的损坏更小，实用性更强。

技术研发人员：刘保平,张鹏涛
受保护的技术使用者：安阳市宏远实业有限公司
技术研发日：20230109
技术公布日：2024/1/13
