一种用于砂带机上的除尘机构的制作方法

本技术涉及机械设备，具体领域为一种用于砂带机上的除尘机构。

背景技术：

1、在对工件的加工中常常需要对成型的工件进行打磨，在对工件进行打磨是常采用砂带机实现，打磨过程中会产生一些碎屑以及粉尘，现有技术中砂带机上的除尘装置采用隐藏式的设计，通过在砂轮机上设置两条除尘风道和除尘托盘，两条除尘风道均与除尘托盘空间连通，但是由于砂带机工作时产生的沙尘会无规则散落，散落的沙尘不会落到对应的除尘风道口，导致吸尘效率不高，并且一些较大的沙尘颗粒会由于吸尘力道不够而留在风道内，清理除尘托盘和除尘风道会投入人力，降低砂带机打磨效率。

技术实现思路

1、针对现有技术存在的不足，本实用新型的目的在于提供一种用于砂带机上的除尘机构，它可以实现提高砂带机的除尘效率。

2、为实现上述目的，本实用新型提供如下技术方案：一种用于砂带机上的除尘机构，包括除尘托盘、除尘风道和除尘管道；所述砂带机包括砂带机安装座和安装在砂带机安装座上的打磨轮；所述除尘托盘、除尘风道和除尘管道均安装在砂带机安装座上，其中，除尘托盘与除尘管道通过除尘风道连通；所述除尘托盘与除尘风道的连通点位于除尘托盘的下端部；所述除尘托盘的位置与打磨轮的位置对应；所述除尘托盘上端开口处设有筛网。

3、优选的，所述除尘托盘为下端部逐渐向下倾斜的斗形结构。

4、优选的，所述筛网的网面与水平面有夹角。

5、优选的，所述除尘风道包括除尘罩体和除尘盖；除尘盖盖设在除尘罩体上，以使除尘罩体两端开放外周封闭。

6、优选的，所述除尘盖与除尘罩体为铰接。

7、优选的，所述除尘风道的下端部呈倾斜结构。

8、优选的，所述除尘机构有两套，两套除尘机构在砂带机安装座的两侧呈对称设置。

9、与现有技术相比，本实用新型的有益效果是：通过将除尘托盘设置成斗形结构，砂带机打磨工件所产生的尘屑掉落至除尘托盘内后容易汇聚，进一步的，在除尘托盘的上端开口处设置筛网，砂带机打磨工件所产生的尘屑经过一层过滤，较细的尘屑更容易被湿式除尘器吸走，较粗的尘屑留在筛网上减少人工清理时间，从而提高了砂带机的除尘效率。

技术特征：

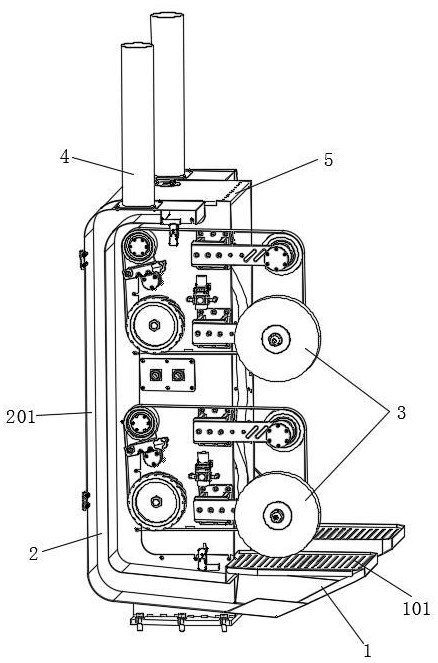

1.一种用于砂带机上的除尘机构，其特征在于：包括除尘托盘（1）、除尘风道（2）和除尘管道（4）；所述砂带机包括砂带机安装座和安装在砂带机安装座上的打磨轮；所述除尘托盘（1）、除尘风道（2）和除尘管道（4）均安装在砂带机安装座上，其中，除尘托盘（1）与除尘管道（4）通过除尘风道（2）连通；所述除尘托盘（1）与除尘风道（2）的连通点位于除尘托盘（1）的下端部；所述除尘托盘（1）的位置与打磨轮的位置对应；所述除尘托盘（1）上端开口处设有筛网（101）。

2.根据权利要求1所述的一种用于砂带机上的除尘机构，其特征在于：所述除尘托盘（1）为下端部逐渐向下倾斜的斗形结构。

3.根据权利要求1所述的一种用于砂带机上的除尘机构，其特征在于：所述筛网（101）的网面与水平面有夹角。

4.根据权利要求1所述的一种用于砂带机上的除尘机构，其特征在于：所述除尘风道（2）包括除尘罩体（201）和除尘盖（202）；除尘盖（202）盖设在除尘罩体（201）上，以使除尘罩体（201）两端开放外周封闭。

5.根据权利要求4所述的一种用于砂带机上的除尘机构，其特征在于：所述除尘盖（202）与除尘罩体（201）为铰接。

6.根据权利要求1所述的一种用于砂带机上的除尘机构，其特征在于：所述除尘风道（2）的下端部呈倾斜结构。

7.根据权利要求1所述的一种用于砂带机上的除尘机构，其特征在于：所述除尘机构有两套，两套除尘机构在砂带机安装座的两侧呈对称设置。

技术总结
本技术涉及机械设备技术领域，尤其是一种用于砂带机上的除尘机构，包括除尘托盘、除尘风道和除尘管道；所述砂带机包括砂带机安装座和安装在砂带机安装座上的打磨轮；所述除尘托盘、除尘风道和除尘管道均安装在砂带机安装座上，其中，除尘托盘与除尘管道通过除尘风道连通；所述除尘托盘与除尘风道的连通点位于除尘托盘的下端部；所述除尘托盘的位置与打磨轮的位置对应；所述除尘托盘上端开口处设有筛网，通过本技术可以实现提高砂带机的除尘效率。

技术研发人员：程锐,胡园园,钟其明
受保护的技术使用者：杭州磨致机器人有限公司
技术研发日：20230828
技术公布日：2024/3/21
