一种抗裂效果好的浸入式水口的制作方法

本技术涉及浸入式水口，尤其涉及一种抗裂效果好的浸入式水口。

背景技术：

1、浸入式水口的主要功能是防止中间罐注流的二次氧化和钢水飞溅，避免结晶器保护渣卷入钢液，改善注流在结晶器内的流动状态和热流分布，并从而促使结晶器内坯壳的均匀生长，有利于钢中气体和夹杂物的排除。

2、传统的浸入式水口在高温、高压的金属液体冲刷下，容易出现裂痕，导致铸件产生裂纹，影响产品质量，鉴于此，我们提出了一种抗裂效果好的浸入式水口。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种抗裂效果好的浸入式水口。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种抗裂效果好的浸入式水口，包括水口本体，所述水口本体顶部设置有碗部，所述水口本体靠近底端位置设置有渣线部，所述水口本体内部设置有流道，所述水口本体内侧设置有加强层，所述加强层为具有抗拉性的纤维增强陶瓷或金属材料制成，所述水口本体最外侧设置有保温层，所述保温层为具有保温性的陶瓷纤维材料制成。

4、进一步的，所述碗部呈敞口朝上的喇叭状，所述碗部材料为耐钢水冲刷的锆碳或镁碳。

5、进一步的，所述加强层内侧设置有耐磨层，所述耐磨层由耐磨、耐高温的金属材料制成。

6、进一步的，所述耐磨层表面喷涂有一层防堵材料。

7、进一步的，所述渣线部由复合锆碳材料制成。

8、本实用新型的有益效果为：

9、1.本实用新型通过设置加强层、保温层，通过在水口本体内侧设置纤维增强陶瓷或金属材料制成的加强层，使得水口本体的具有优良的抗拉强度和抗疲劳性能，能够有效增强水口本体的抗裂能力，其外侧设置的保温层，能够有效地减少热量传递，降低水口本体的热膨胀量，进一步提高其抗裂性能。

10、2.本实用新型通过设置耐磨层、碗部、渣线部，耐磨层有助于抵抗金属液体流动时的冲击磨损，延长水口本体的使用寿命，锆碳或镁碳制成的碗部更耐钢水冲刷，便于更好的控制金属液体的流动,复合锆碳材料制成渣线部更耐含氟保护渣对水口本体的侵蚀，耐磨层表面的防堵材料有效防止氧化铝沉积。

技术特征：

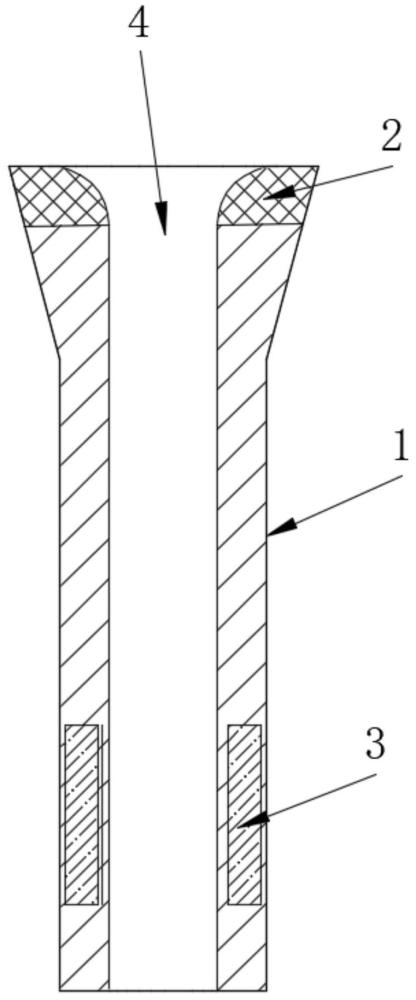

1.一种抗裂效果好的浸入式水口，其特征在于，包括水口本体（1），所述水口本体（1）顶部设置有碗部（2），所述水口本体（1）靠近底端位置设置有渣线部（3），所述水口本体（1）内部设置有流道（4），所述水口本体（1）内侧设置有加强层（5），所述加强层（5）为具有抗拉性的纤维增强陶瓷或金属材料制成，所述水口本体（1）最外侧设置有保温层（6），所述保温层（6）为具有保温性的陶瓷纤维材料制成。

2.根据权利要求1所述的一种抗裂效果好的浸入式水口，其特征在于，所述碗部（2）呈敞口朝上的喇叭状，所述碗部（2）材料为耐钢水冲刷的锆碳或镁碳。

3.根据权利要求1所述的一种抗裂效果好的浸入式水口，其特征在于，所述加强层（5）内侧设置有耐磨层（7），所述耐磨层（7）由耐磨、耐高温的金属材料制成。

4.根据权利要求3所述的一种抗裂效果好的浸入式水口，其特征在于，所述耐磨层（7）表面喷涂有一层防堵材料。

5.根据权利要求1所述的一种抗裂效果好的浸入式水口，其特征在于，所述渣线部（3）由复合锆碳材料制成。

技术总结
本技术公开了一种抗裂效果好的浸入式水口，包括水口本体，所述水口本体顶部设置有碗部，所述水口本体靠近底端位置设置有渣线部，所述水口本体内部设置有流道，所述水口本体内侧设置有加强层，所述加强层为具有抗拉性的纤维增强陶瓷或金属材料制成，所述水口本体最外侧设置有保温层，所述保温层为具有保温性的陶瓷纤维材料制成。本技术通过设置加强层、保温层，通过在水口本体内侧设置纤维增强陶瓷或金属材料制成的加强层，使得水口本体的具有优良的抗拉强度和抗疲劳性能，能够有效增强水口本体的抗裂能力，其外侧设置的保温层，能够有效地减少热量传递，降低水口本体的热膨胀量，进一步提高其抗裂性能。

技术研发人员：邢连清
受保护的技术使用者：青岛华冶高温材料有限公司
技术研发日：20231027
技术公布日：2024/6/18
