一种用于建筑垃圾再生骨科的整形机的制作方法

本实用新型涉及建筑材料生产设备技术领域，尤其涉及一种用于建筑垃圾再生骨科的整形机。

背景技术：

随着城市建设步伐的加快，建筑垃圾所带来的问题日益严重，现已成为当今城市发展必须面对的严峻问题，建筑垃圾再利用是解决建筑垃圾问题的一个很好的途径。其中，利用建筑垃圾生产再生骨料是实现建筑垃圾再利用的有效措施之一，它既能解决建筑垃圾所带来的环境问题，又能缓解天然砂石骨料资源日益匮乏的问题。

为此，现在市场上出现了很多的用于建筑垃圾再生骨科的整形机，市面上存在的整形机多数结构简单，其在进行磨碎的时，多数磨碎的不够充分，且在磨碎的过程中会产生大量的粉尘，且这些灰尘被直接排放到大气，进而污染空气。

因此，我们急需设计一种用于建筑垃圾再生骨科的整形机解决上述提到的问题。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种用于建筑垃圾再生骨科的整形机。

为了实现上述目的，本实用新型采用了如下技术方案：

一种用于建筑垃圾再生骨科的整形机，包括进料口、箱体、摩擦板、静电除尘箱、转动轴、轴承座、壳体、变压器、出料口、驱动装置和螺旋叶片，所述箱体呈半封闭式结构，箱体的上侧侧壁安装有与之内腔连通的进料口，下侧侧壁安装有与之内腔连通的出料口，箱体的内侧壁安装有摩擦板，箱体的开口端安装有盖板，盖板上设有排尘孔，盖板与静电除尘箱的外侧壁焊接连接，静电除尘箱的外侧壁上开有通孔，且设于盖板上的排尘孔与开于静电除尘箱的外侧壁上通孔啮合，所述转动轴的一端安装在轴承座上，且转动轴的一端安装有皮带轮，转动轴的另一端穿过箱体、盖板和静电除尘箱且转动轴的另一端安装在轴承座上，转动轴上安装有螺旋叶片，皮带轮通过传动皮带与驱动装置连接，所述静电除尘箱包括金属箱体和导电棒，金属箱体的一端侧壁上开有通孔，通孔内安装有橡胶圈，导电棒通过橡胶圈安装在金属箱体的内部，金属箱体通过导线与地线连接，所述变压器的输出端与整流器的输入端连接，变压器的输入端与外接插头连接，整流器的正极输出端通过导线与金属箱体连接，整流器的负极输出端通过导线与导电棒连接，变压器和整流器安装在壳体的内部。

优选的，所述驱动装置箱体、轴承座和壳体通过支撑架安装在支撑底座上。

优选的，所述摩擦板上设有凸块。

本实用新型中，该用于建筑垃圾再生骨科的整形机其上在箱体的内侧壁上安装了摩擦板，摩擦板的加入使得骨科颗粒被更充分的整形，并且其上还设置了由静电除尘箱、整流器和变压器等元件构成的静电除尘机构，其能够除去骨科颗粒在整形过程中产生的粉尘，减少对环境的污染。

附图说明

图1为本实用新型提出的一种用于建筑垃圾再生骨科的整形机的结构示意图；

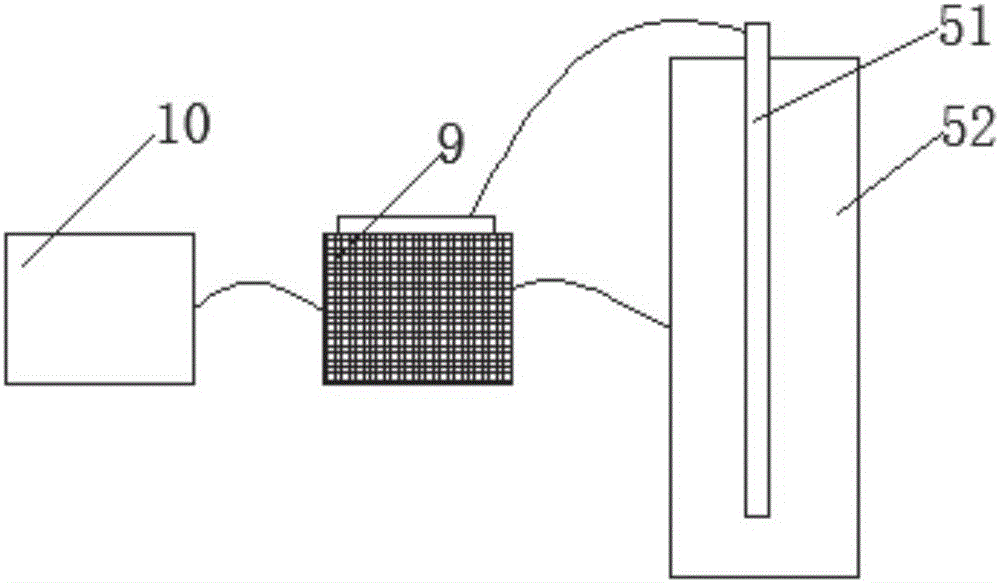

图2为本实用新型提出的一种用于建筑垃圾再生骨科的整形机的局部结构示意图；

图3位本实用新型提出的一种用于建筑垃圾再生骨科的整形机的摩擦板的结构示意图。

图中：1进料口、2箱体、3摩擦板、4盖板、5静电除尘箱、6转动轴、7轴承座、8壳体、9变压器、10整流器、11出料口、12驱动装置、13皮带轮、14螺旋叶片、15凸块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种用于建筑垃圾再生骨科的整形机，包括进料口1、箱体2、摩擦板3、静电除尘箱5、转动轴6、轴承座7、壳体8、变压器9、出料口11、驱动装置12和螺旋叶片14，箱体2呈半封闭式结构，箱体2的上侧侧壁安装有与之内腔连通的进料口1，下侧侧壁安装有与之内腔连通的出料口11，箱体2的内侧壁安装有摩擦板3，箱体2的开口端安装有盖板4，盖板4上设有排尘孔，盖板4与静电除尘箱5的外侧壁焊接连接，静电除尘箱5的外侧壁上开有通孔，且设于盖板4上的排尘孔与开于静电除尘箱5的外侧壁上通孔啮合，转动轴6的一端安装在轴承座7上，且转动轴6的一端安装有皮带轮13，转动轴6的另一端穿过箱体2、盖板4和静电除尘箱5且转动轴6的另一端安装在轴承座7上，转动轴6上安装有螺旋叶片14，皮带轮13通过传动皮带与驱动装置12连接，静电除尘箱5包括金属箱体52和导电棒51，金属箱体52的一端侧壁上开有通孔，通孔内安装有橡胶圈，导电棒51通过橡胶圈安装在金属箱体52的内部，金属箱体52通过导线与地线连接，变压器9的输出端与整流器10的输入端连接，变压器9的输入端与外接插头连接，整流器10的正极输出端通过导线与金属箱体52连接，整流器10的负极输出端通过导线与导电棒51连接，变压器9和整流器10安装在壳体8的内部，驱动装置12、箱体2、轴承座7和壳体8通过支撑架安装在支撑底座上，摩擦板3上设有凸块15。

变压器10对外接插头输入进来的市电进行增压，增压后经过整流器10进行整流，高压交流电经过整流后变为高压直流电，整流器10的负极输出端与静电除尘箱5内的导电棒51连接，整流器10的正极输出端与静电除尘箱5上的金属箱体52连接，粉尘进入静电除尘箱5后含有粉尘颗粒的气体被净化。安装有凸块15的摩擦板3的加入使得骨科颗粒被整形的更为充分。

以上，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
