一种塘泥制取系统的制作方法

本实用新型涉及一种塘泥制取系统。

背景技术：

鱼塘是指捕鱼或养鱼的地方，特指鱼围塘的内部间格或圈住鱼的围网。一般理想的池塘，要求面积较大，池水较深，光照充分，水源畅通，水质肥沃，交通方便，以利于鱼类的生长和产量的提高，并利于生产管理。

塘泥是鱼塘里的淤泥晒干而成的，这种泥土很肥沃，可以用来种花，特别是一些名贵的花，比如兰花、桂花等花，很适合植物的生长。

但是现有的塘泥存在制取效率低的缺点，对塘泥的利用十分不利。

技术实现要素：

本实用新型要解决的技术问题是提供一种能高效率制取塘泥的塘泥制取系统。

为解决上述技术问题，本实用新型采用如下技术方案：

一种塘泥制取系统，包括有收集容器、鱼塘和暴晒场，所述鱼塘包括有第一区域、第二区域和第三区域，所述鱼塘上设置有进水管和出水管，所述进水管上设置有第一电磁阀和过滤装置，所述出水管垂直于鱼塘底部平面，所述出水管的长度大于鱼塘的高度，所述出水管一侧设置有通孔，所述通孔设置有一个以上，所述出水管底端连有基底排水管，所述出水管与基底排水管为可拆卸连接，所述基底排水管上设置有第二电磁阀，所述鱼塘底部设置有液位传感器，所述液位传感器分别与第一电磁阀和第二电磁阀连接。

作为优选，所述进水管和出水管均为不锈钢管体，防止进水管和出水管生锈，使其更加耐用。

作为优选，所述液位传感器为电容式液位传感器，电容式液位传感器利用被测液体与周围介质不同的介电常数，将液位转化成电容量变化来表征输入信号的大小以实现液位的测量，电容式液位传感器具有结构简单、灵敏度高、分辨率高和体积小的优点，并能在高温、辐射和强烈振动等恶劣环境下工作。

作为优选，所述第一区域、第二区域和第三区域的大小相同，使得每次制取塘泥的量相等。

作为优选，所述通孔个数为1-50，可以根据实际情况设置适合的通孔个数，进而达到最佳排水效果。

本实用新型的有益效果为：该塘泥制取系统充分利用鱼塘水底泥土的资源，通过生物技术和微生物技术，将日常遗弃的植物材料，如枯枝落叶、落花、蔬菜遗弃物等变成养分丰富的塘泥；通过在鱼塘底部的液位传感器，进行水位的实时监测，控制第一电磁阀和第二电磁阀来控制水位，并控制水的流速，一方面，水位适当能使鱼类生活更加健康，另一方面，在挖取塘泥时，可以把鱼塘内的水排出，使挖取塘泥更加方便；通过在进水管处设置有过滤装置，可以有效地防止外部的水生生物进入本鱼塘从而挤压本鱼塘内的鱼类的生存空间，使鱼类生活更加健康，进而提高塘泥的制取效率；当出水管设置有通孔的一端与基底排水管相连时，排出鱼塘底层水，当出水管没有设置通孔的一端与塘基底排水管相连时，排出鱼塘表层含有有害浮游动植物的水，使鱼类生活更加健康，进而提高塘泥的制取效率。此外，进水管和出水管均为不锈钢管体，防止进水管和出水管生锈，使其更加耐用；液位传感器为电容式液位传感器，电容式液位传感器利用被测液体与周围介质不同的介电常数，将液位转化成电容量变化来表征输入信号的大小以实现液位的测量，电容式液位传感器具有结构简单、灵敏度高、分辨率高和体积小的优点，并能在高温、辐射和强烈振动等恶劣环境下工作；所述第一区域、第二区域和第三区域的大小相同，使得每次制取塘泥的量相等。

附图说明

下面结合附图对本实用新型的具体实施方式作进一步详细的说明，其中：

图1为本实用新型一种塘泥制取系统的结构示意图。

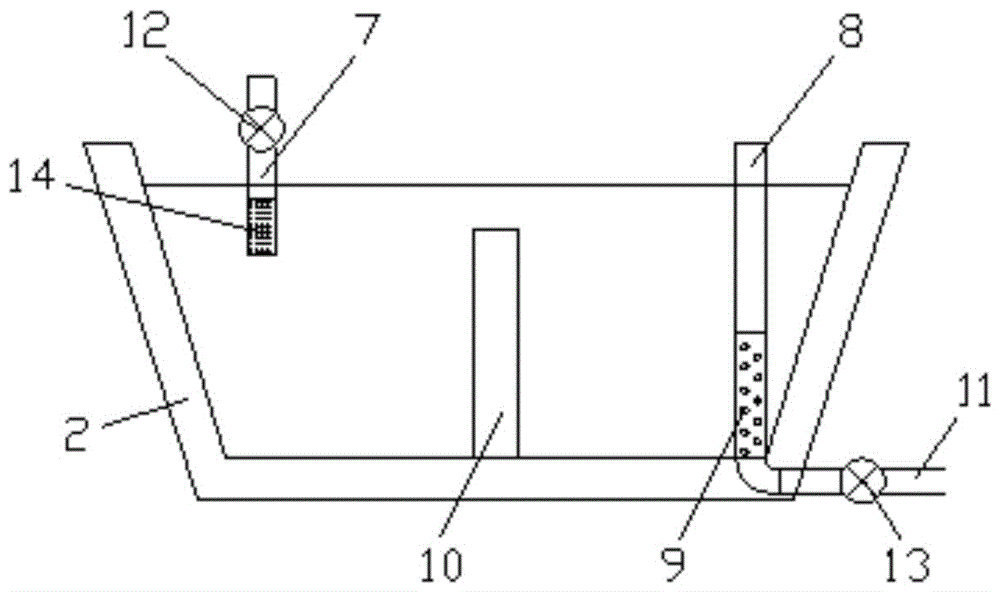

图2为本实用新型鱼塘的结构示意图。

具体实施方式

实施例1

如图1所示，一种塘泥制取系统，包括有用于收集日常遗弃生物材料的收集容器1、用于制取塘泥的鱼塘2和用于暴晒塘泥的暴晒场6，将枯枝、落叶、蔬菜遗弃物等生物材料放置到收集容器1内，用木棍捣烂，该鱼塘2包括有第一区域3、第二区域4和第三区域5，使用其中一个区域制取塘泥时，其它两个区域可以进行休养，进而达到可循环制取塘泥的效果，当鱼塘2有水时，将捣烂后的生物材料每月轮流分别放到第一区域3、第二区域4和第三区域5内，在鱼塘2放养一些水生动植植物，如青蛙、小鱼、芦苇、水绵、鱼腥草、浮萍等等，排出鱼塘2的水后，放入大量蚯蚓和发酵菌，借此来培植塘泥，每月依次轮流从第一区域3、第二区域4和第三区域5底部挖取适量塘泥，将挖取塘泥放到暴晒场6暴晒3-5天后，得到了营养丰富的塘泥。

如图2所示，该鱼塘2上设置有进水管7和垂直于鱼塘底部平面设置的出水管8，出水管8的长度大于鱼塘2的高度，进水管7上设置有用于调节水流的第一电磁阀12，进水管7的端口处设置有过滤装置14，该过滤装置14可以有效地防止外部的水生生物进入本鱼塘2挤压本鱼塘2内的鱼类的生存空间，使鱼类生活更加健康，进而提高塘泥的制取效率；出水管8一端侧面设置有用于排水的通孔9，该通孔9设置有一个以上，该出水管8上连有基底排水管11，出水管8与基底排水管11为可拆卸连接，该基底排水管11为固定在鱼塘底部，而出水管8的两端都能和基底排水管11连接，当出水管8设置有通孔9的一端与基底排水管11相连时，鱼塘2底层水会经过通孔9从鱼塘2排出，当出水管8没有设置通孔9的一端与基底排水管11相连时，鱼塘2表层含有有害浮游动植物的水经过通孔9从鱼塘2排出，使鱼类生活更加健康，进而提高塘泥的制取效率，该基底排水管11上设置有用于调节水流的第二电磁阀13，鱼塘2底部设置有液位传感器10，液位传感器10分别与第一电磁阀12和第二电磁阀13连接，液位传感器10可以自动检测鱼塘2的水位，进而控制第一电磁阀12和第二电磁阀13，对鱼塘2进行进水或者排水，进而使鱼塘2的水位达到需要，能提高鱼类生活，使得塘泥的制取效率更高。

本实施例的有益效果为：该塘泥制取系统充分利用鱼塘水底泥土的资源，通过生物技术和微生物技术，将日常遗弃的植物材料，如枯枝落叶、落花、蔬菜遗弃物等变成养分丰富的塘泥；通过在鱼塘底部的液位传感器，进行水位的实时监测，控制第一电磁阀和第二电磁阀来控制水位，并控制水的流速，一方面，水位适当能使鱼类生活更加健康，另一方面，在挖取塘泥时，可以把鱼塘内的水排出，使挖取塘泥更加方便；通过在进水管处设置有过滤装置，可以有效地防止外部的水生生物进入本鱼塘从而挤压本鱼塘内的鱼类的生存空间，使鱼类生活更加健康，进而提高塘泥的制取效率；当出水管设置有通孔的一端与基底排水管相连时，排出鱼塘底层水，当出水管没有设置通孔的一端与塘基底排水管相连时，排出鱼塘表层含有有害浮游动植物的水，使鱼类生活更加健康，进而提高塘泥的制取效率。

实施例2

如图1所示，一种塘泥制取系统，包括有用于收集日常遗弃生物材料的收集容器1、用于制取塘泥的鱼塘2和用于暴晒塘泥的暴晒场6，将枯枝、落叶、蔬菜遗弃物等生物材料放置到收集容器1内，用木棍捣烂，该鱼塘2包括有第一区域3、第二区域4和第三区域5，使用其中一个区域制取塘泥时，其它两个区域可以进行休养，进而达到可循环制取塘泥的效果，当鱼塘2有水时，将捣烂后的生物材料每月轮流分别放到第一区域3、第二区域4和第三区域5内，在鱼塘2放养一些水生动植植物，如青蛙、小鱼、芦苇、水绵、鱼腥草、浮萍等等，排出鱼塘2的水后，放入大量蚯蚓和发酵菌，借此来培植塘泥，每月依次轮流从第一区域3、第二区域4和第三区域5底部挖取适量塘泥，将挖取塘泥放到暴晒场6暴晒3-5天后，得到了营养丰富的塘泥，第一区域3、第二区域4和第三区域5的大小相同，使得每次制取塘泥的量相等。

如图2所示，该鱼塘2上设置有进水管7和垂直于鱼塘底部平面设置的出水管8，出水管8的长度大于鱼塘2的高度，进水管7和出水管8均为不锈钢管体，防止进水管7和出水管8生锈，使其更加耐用，进水管7上设置有用于调节水流的第一电磁阀12，进水管7的端口处设置有过滤装置14，该过滤装置14可以有效地防止外部的水生生物进入本鱼塘2挤压本鱼塘2内的鱼类的生存空间，使鱼类生活更加健康，进而提高塘泥的制取效率；出水管8一端侧面设置有用于排水的通孔9，所述通孔9个数为1-50，可以根据实际情况设置适合的通孔9个数，进而达到最佳排水效果，该出水管8上连有基底排水管11，出水管8与基底排水管11为可拆卸连接，该基底排水管11为固定在鱼塘底部，而出水管8的两端都能和基底排水管11连接，当出水管8设置有通孔9的一端与基底排水管11相连时，鱼塘2底层水会经过通孔9从鱼塘2排出，当出水管8没有设置通孔9的一端与基底排水管11相连时，鱼塘2表层含有有害浮游动植物的水经过通孔9从鱼塘2排出，使鱼类生活更加健康，进而提高塘泥的制取效率，该基底排水管11上设置有用于调节水流的第二电磁阀13，鱼塘2底部设置有液位传感器10，液位传感器10分别与第一电磁阀12和第二电磁阀13连接，液位传感器10可以自动检测鱼塘2的水位，进而控制第一电磁阀12和第二电磁阀13，液位传感器10为电容式液位传感器，电容式液位传感器利用被测液体与周围介质不同的介电常数，将液位转化成电容量变化来表征输入信号的大小以实现液位的测量，电容式液位传感器具有结构简单、灵敏度高、分辨率高和体积小的优点，并能在高温、辐射和强烈振动等恶劣环境下工作，对鱼塘2进行进水或者排水，进而使鱼塘2的水位达到需要，能提高鱼类生活，使得塘泥的制取效率更高。

本实施例的有益效果为：该塘泥制取系统充分利用鱼塘水底泥土的资源，通过生物技术和微生物技术，将日常遗弃的植物材料，如枯枝落叶、落花、蔬菜遗弃物等变成养分丰富的塘泥；通过在鱼塘底部的液位传感器，进行水位的实时监测，控制第一电磁阀和第二电磁阀来控制水位，并控制水的流速，一方面，水位适当能使鱼类生活更加健康，另一方面，在挖取塘泥时，可以把鱼塘内的水排出，使挖取塘泥更加方便；通过在进水管处设置有过滤装置，可以有效地防止外部的水生生物进入本鱼塘从而挤压本鱼塘内的鱼类的生存空间，使鱼类生活更加健康，进而提高塘泥的制取效率；当出水管设置有通孔的一端与基底排水管相连时，排出鱼塘底层水，当出水管没有设置通孔的一端与塘基底排水管相连时，排出鱼塘表层含有有害浮游动植物的水，使鱼类生活更加健康，进而提高塘泥的制取效率；进水管和出水管均为不锈钢管体，防止进水管和出水管生锈，使其更加耐用；液位传感器为电容式液位传感器，电容式液位传感器利用被测液体与周围介质不同的介电常数，将液位转化成电容量变化来表征输入信号的大小以实现液位的测量，电容式液位传感器具有结构简单、灵敏度高、分辨率高和体积小的优点，并能在高温、辐射和强烈振动等恶劣环境下工作；所述第一区域、第二区域和第三区域的大小相同，使得每次制取塘泥的量相等。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。
