一种绿阻印刷片的制作方法

本实用新型涉及功能陶瓷产品的结构设计技术领域，更具体地说，涉及一种绿阻印刷片。

背景技术：

功能陶瓷一般是指在电、磁、声、光、热等方面具备优异性能的陶瓷材料，在能源开发、电子技术、传感技术、激光技术、光电子技术、红外技术、生物技术、环境科学等方面具有广泛的应用。功能陶瓷的加工一般是由陶瓷基片经不同工序叠加不同层结构后形成目标产品，属于精细加工模式，不同工序中不同层结构的叠加过程中涉及到加工时间的长短，加工时间过短，层结构叠加不牢固，加工时间过长，已叠加的层结构可能形成氧化层，均不利于后期工序的加工或产品质量的管控。针对这一问题，开发一种结构设计合理，可有效解决上述技术问题的的绿阻印刷片是本领域技术人员亟待解决的技术问题。

技术实现要素：

本实用新型所要解决的技术问题是：为克服上述背景技术中提到的技术问题，现提供一种结构设计合理，方便实用的绿阻印刷片。

本实用新型解决其技术问题所采用的技术方案是：一种绿阻印刷片，该印刷片包括:瓷基片、分别设置在瓷基片上部的上银浆层和下部的下银浆层、设置在上银浆层上部的上绿阻层、设置在下银浆层下部的下绿阻层，所述上银浆层中部和上绿阻层中部具有等尺寸圆孔，上绿阻层边缘设置有用于焊锡的弧形凹块，下银浆层边缘设置有弧形凸块。

进一步，为方便后期焊接工艺，上述技术方案中所述弧形凹块和弧形凸块 中心不重合。

进一步，上述技术方案中所述上绿阻层除去弧形凹块处的边缘与上银浆层边缘重合，下银浆层除去弧形凸块处的边缘与下绿阻层边缘重合，瓷基片边缘设置在上银浆层边缘外侧，瓷基片边缘设置在下绿阻层边缘外侧。

有益效果：与现有技术相比，本实用新型的绿阻印刷片的结构设计较为合理，绿阻层具有较好的防氧化、绝缘、防水汽的作用，所得印刷片可在原有基础上顺延加工时间，不影响产品后期加工和质量管控，方便实用，适宜进一步推广应用。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图做简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出劳动的前提下，还可以根据这些附图获得其他附图。

图1是本实用新型的结构示意图；

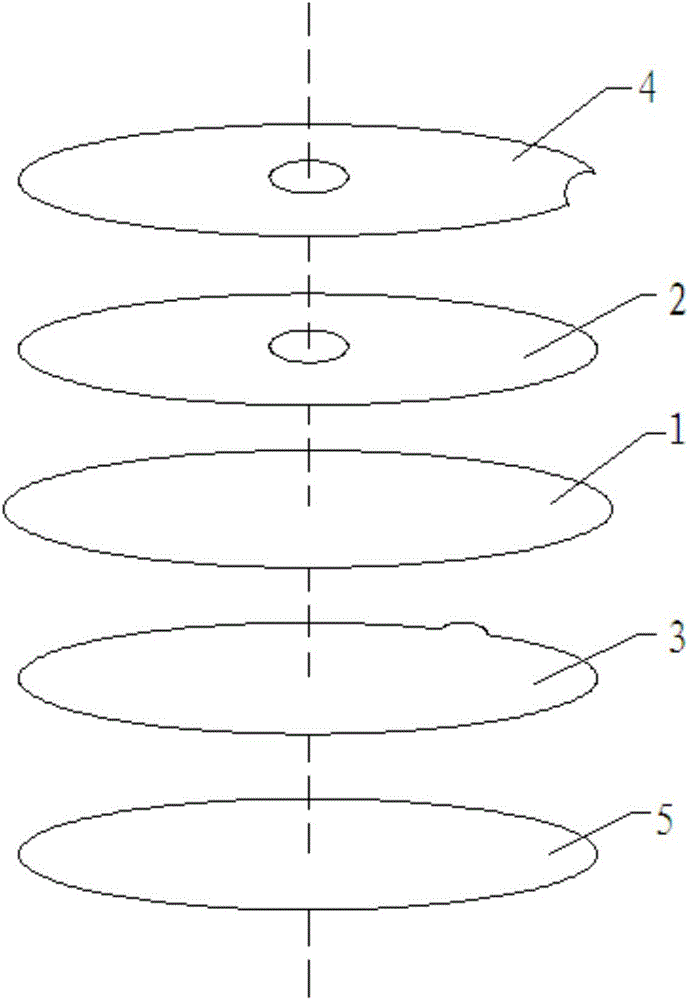

图2是图1的分解结构示意图；

图中，1.瓷基片，2.上银浆层，3.下银浆层，4.上绿阻层，5.下绿阻层。

具体实施方式

下面结合附图和实施例对本实用新型进一步说明，描述中使用的词语“前”、“后”、“左”、“右”、“上”和“下”指的是附图中的方向，词语“内”和“外”分别指的是朝向或远离特定部件几何中心的方向。下面所示的实施例不对权利要求所记载的实用新型内容起任何限定作用，并且，下面实施例所表示的构成的全部内容不限于作为权利要求所记载的实用新型的解决方 案所必须的。

如附图所示的一种绿阻印刷片，该印刷片包括:圆形瓷基片1、分别设置在瓷基片1上部的上银浆层2和下部的下银浆层3、设置在上银浆层2上部的上绿阻层4、设置在下银浆层3下部的下绿阻层5，所述上银浆层2中部和上绿阻层4中部具有等尺寸圆孔，上绿阻层4边缘设置有用于焊锡的弧形凹块，下银浆层3边缘设置有弧形凸块。

进一步，上述技术方案中所述弧形凹块和弧形凸块中心不重合，即错开设置；所述上绿阻层4除去弧形凹块处的边缘与上银浆层2边缘重合，下银浆层3除去弧形凸块处的边缘与下绿阻层5边缘重合，瓷基片1边缘设置在上银浆层2边缘外侧，瓷基片1边缘设置在下绿阻层5边缘外侧，上银浆层2和下银浆层3的厚度相等，上绿阻层4和下绿阻层5的厚度相等。

本实用新型的结构中，瓷基片1上部的上银浆层2和下部的下银浆层3均采用银浆印刷工艺印刷在瓷基片1上，表干自粘合，绿阻层也是采用印刷工艺印刷在上述上银浆层2和下银浆层3表面，表干自粘合，绿阻层的设置可使得该印刷片具有较好的防氧化、绝缘、防水汽的作用，可在原有基础上顺延加工时间，不影响产品后期加工和质量管控，方便实用，适宜进一步推广应用。

对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
