一种聚合氯化铝的生产设备的制作方法

本实用新型涉及聚合氯化铝生产设备技术领域，具体为一种聚合氯化铝的生产设备。

背景技术：

聚合氯化铝是一种净水材料，无机高分子混凝剂，又被简称为聚铝，英文缩写为PAC，由于氢氧根离子的架桥作用和多价阴离子的聚合作用而生产的分子量较大、电荷较高的无机高分子水处理药剂。整条生产线中干燥设备大约能占总投资的 50%， 干燥设备的选择直接影响生产成本、产品质量、维护周期、占地面积等等。

现有的聚合氯化铝的生产设备所使用的喷雾干燥设备，物料由于团聚粘连静电作用，经常会吸附在塔壁上，如果不及时清理下来，将会影响产品的色泽和浓度，且会腐蚀机器内部结构，减少设备寿命。

技术实现要素：

本实用新型的目的在于提供一种聚合氯化铝的生产设备，以解决上述背景技术中提出的物料附壁造成腐蚀机器内部结构的问题。

为实现上述目的，本实用新型提供如下技术方案：一种聚合氯化铝的生产设备，包括生产设备本体和物料检测仪，所述生产设备本体的上方安装有进料口，且进料口的上方安装有高速离心雾化器，所述进料口的下方安装有清洗喷头，且清洗喷头的下方安装有雾化喷头，所述生产设备本体通过进风管与引风机固定连接，且引风机的上方安装有进风口，所述物料检测仪安装在生产设备本体的内侧，且物料检测仪的下方安装有物料检测口，所述物料检测口的下方安装有热风分布器，且热风分布器的内部安装有叶片，所述热风分布器的下方安装有集料斗，所述集料斗的下方安装有阀门，且阀门的下方安装有出料斗，所述集料斗的一侧安装有脉冲布袋除尘器，且脉冲布袋除尘器的一侧安装有出风口。

优选的，所述进风管上安装有加热器。

优选的，所述进风口和出风口的下方均安装有引风机。

优选的，所述进料口为漏斗状结构。

与现有技术相比，本实用新型的有益效果是：该一种聚合氯化铝的生产设备，首先，在原有的基础上，通过安装清洗喷头，能及时将吸附在塔壁的物料清洗下来，防止机器内部的腐蚀，增加设备的使用寿命，同时清洗液可循环再次干燥，节约资源；其次，在设备的内部安装有热风分布器，使高温气体与液体的聚合氯化铝充分混合，最大程度的干燥聚合氯化铝。

附图说明

图1为本实用新型的内部结构示意图；

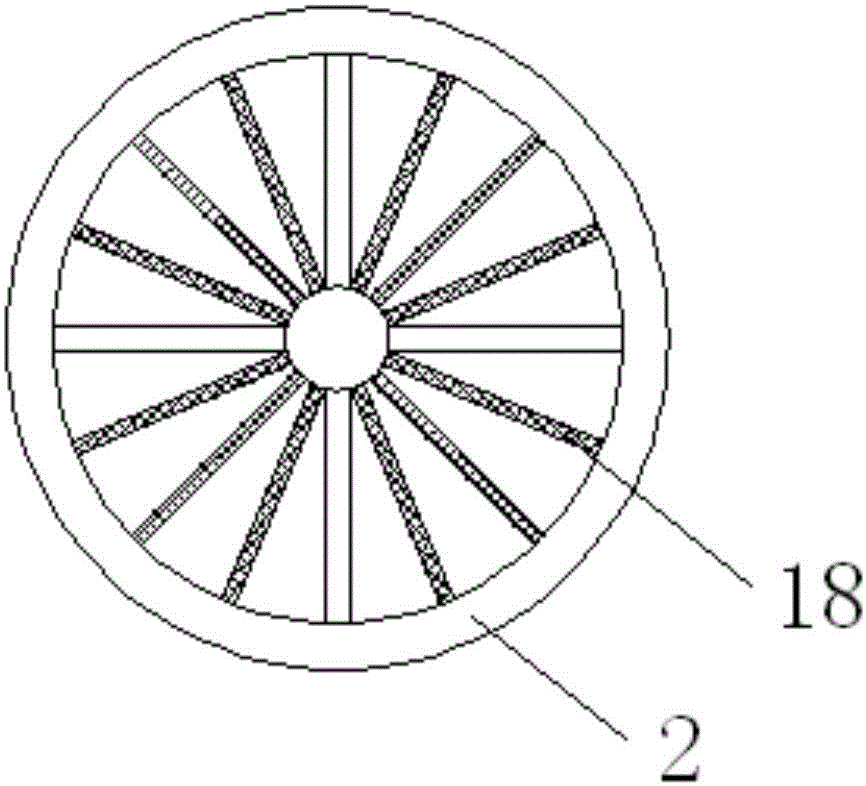

图2为本实用新型的热风分布器的结构示意图。

图中：1-集料斗；2-热风分布器；3-生产设备本体；4-引风机；5-进风口；6-加热器；7-进风管；8-高速离心雾化器；9-进料口；10-清洗喷头；11-雾化喷头；12-物料检测仪；13-物料检测口；14-出风口；15-脉冲布袋除尘器；16-阀门；17-出料斗；18-叶片。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1和图2，本实用新型提供的一种实施例：一种聚合氯化铝的生产设备，包括生产设备本体3和物料检测仪12，生产设备本体3的上方安装有进料口9，且进料口9的上方安装有高速离心雾化器8，进料口9的下方安装有清洗喷头10，且清洗喷头10的下方安装有雾化喷头11，生产设备本体3通过进风管7与引风机4固定连接，且引风机4的上方安装有进风口5，物料检测仪12安装在生产设备本体3的内侧，且物料检测仪12的下方安装有物料检测口13，物料检测口13的下方安装有热风分布器2，且热风分布器2的内部安装有叶片18，热风分布器2的下方安装有集料斗1，集料斗1的下方安装有阀门16，且阀门16的下方安装有出料斗17，集料斗1的一侧安装有脉冲布袋除尘器15，且脉冲布袋除尘器15的一侧安装有出风口14，进风管7上安装有加热器6，进风口5和出风口14的下方均安装有引风机4，进料口9为漏斗状结构。

工作原理：本实用新型聚合氯化铝的生产设备工作时，物料由进料口9加入，经高速离心雾化器8雾化后由雾化喷头11喷出，然后引风机4将气体引进，经加热器6加热后，热风分布器2开启，在生产设备本体3内与雾化后的物料充分混合，达到干燥的目的，打开阀门16，干燥后所得的聚合氯化铝经出料斗漏出，当设备需要清洗时，只需打开清洗喷头10完成清洗。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
