一种定量划痕板的制作方法

本实用新型涉及生命研究技术领域，具体为一种定量划痕板。

背景技术：

在培养孔中接种一定数目细胞，待细胞密度达到80％左右，用锐物垂直于底面划痕，使用生理盐水冲洗，去掉漂浮细胞，继续培养相应时间，观察划痕两边缘距离，确定细胞迁移能力。现有划痕实验技术主要依赖于实验者使用移液枪枪头或者其他尖锐物品在长满细胞的细胞培养皿或者6/12/24孔板上划痕而实现。在操作过程中没有一定的客观标准，物品的选取较为随意。在最后的统计中，现有方法主要通过观察划痕两边界距离而确定细胞迁移的速度和能力。

现有划痕实验技术主要依赖于实验者主观随意的操作，不但操作过程中容易出现误差，而且在最后的结果统计过程主要依靠观察划痕两边界距离而确定细胞迁移的速度和能力，但是细胞在迁移过程中，并不是整齐的前进，所以在划定迁移边界时就比较容易出现误差，也容易发生各种由主观以及客观因素引起的偏差，导致结果的稳定性和可信度大打折扣，这也是目前本实验逐渐不被一些国外影响因子较高的杂志认可的原因。本专利通过规范划痕实验中各种器材的规格和使用方法以及增加了培养皿以及6/12/24孔板上的刻度，使得最后的统计结果不仅仅依赖于划痕两边界的距离，同时还可以依赖划痕区域面积的减少量观察，具有一定的客观标准，不但降低了观察统计的难度，同时也使得该结果具有可量化、客观以及重复性好等特性。

技术实现要素：

本实用新型的目的在于提供一种定量划痕板，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种定量划痕板，包括划痕针、板盖和设置在所述板盖底部的板体，所述板体的内部表面设有六个培养孔，所述板盖的上表面设有六个切口，两个划痕针夹板贯穿所述切口和所述板体，所述板盖的外壁设有三个红外线水平仪，所述红外线水平仪的顶端安装有激光发射头，且所述红外线水平仪和所述激光发射头电性连接，所述红外线水平仪和所述激光发射头均与蓄电池电性连接，所述板体的底部表面设有划痕刻度线和若干个计数方格。

进一步的，所述板盖和所述板体相匹配，且连接处设有密封圈。

进一步的，所述培养孔均匀分布在所述板盖的表面。

进一步的，所述红外线水平仪和所述板盖之间通过连杆和紧固件固定连接。

进一步的，所述板盖的外壁边侧设有临时储藏室，所述临时储藏室的边侧安装有密封门。内部设有三个隔板，且所述密封门和所述临时储藏室之间通过铰链连接。

与现有技术相比，本实用新型的有益效果是：该种定量划痕板，通过设置计数方格、红外线水平仪和划痕刻度线，能够使划痕位置稳定，宽度稳定，避免了人为因素引起的误差，增加实验的稳定性；观察地点的选择可控，刻度作为参照之后可以每次都观察同一地方，避免主观选择的错误；最后根据面积法统计数据时更容易量化，避免了分析时主观判断，减少误差，增加可信度，而临时储藏室的设置，能够短时间存放待培养的细胞。

附图说明

图1是本实用新型的整体结构示意图；

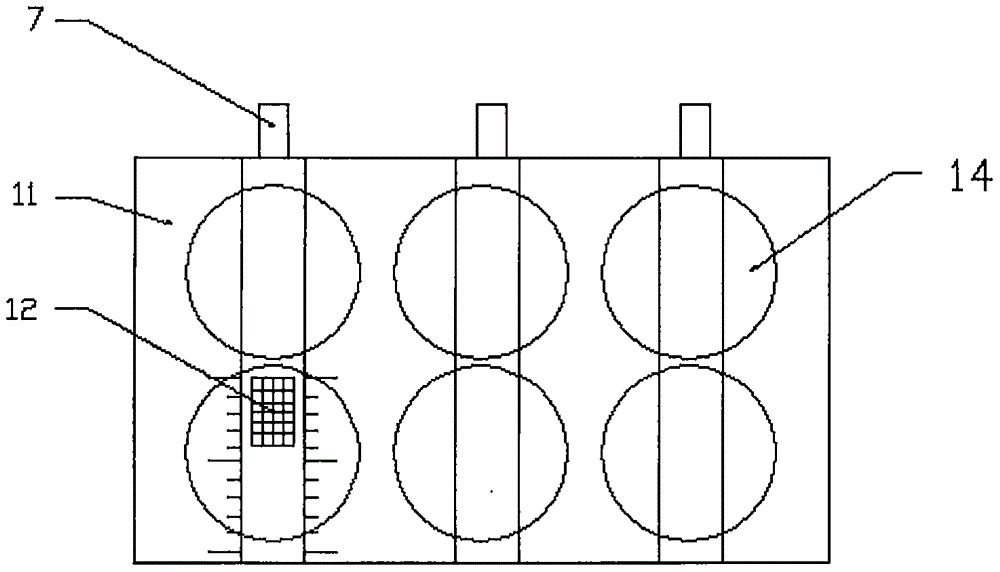

图2是本实用新型的局部结构示意图之一；

图3是本实用新型的局部结构示意图之二；

附图标记中：1-密封门；2-临时储藏室；3-隔板；4-切口；5-划痕针夹板；6-板盖；7-红外线水平仪；8-激光发射头；9-紧固件；10-连杆；11-板体；12-计数方格；13-划痕针；14-培养孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种定量划痕板，包括划痕针13、板盖6和设置在所述板盖6底部的板体11，所述板体11的内部表面设有六个培养孔14，所述板盖6的上表面设有六个切口4，两个划痕针夹板5贯穿所述切口14和所述板体11，所述板盖6的外壁设有三个红外线水平仪7，所述红外线水平仪7的顶端安装有激光发射头8，且所述红外线水平仪7和所述激光发射头8电性连接，所述红外线水平仪7和所述激光发射头8均与蓄电池电性连接，所述板体11的底部表面设有划痕刻度线和若干个计数方格12。

进一步的，所述板盖6和所述板体11相匹配，且连接处设有密封圈。

进一步的，所述培养孔4均匀分布在所述板盖6的表面。

进一步的，所述红外线水平仪7和所述板盖6之间通过连杆10和紧固件9固定连接。

进一步的，所述板盖6的外壁边侧设有临时储藏室2，所述临时储藏室2的边侧安装有密封门1，内部设有三个隔板3，且所述密封门1和所述临时储藏室2之间通过铰链连接。

工作原理：首先，细胞被放在培养孔4内培养，由于板体11的底部设置了划痕刻度线，所以，划痕针在划痕时，能够使划痕位置稳定，宽度稳定，避免了人为因素引起的误差，增加实验的稳定性，而计数方格12的设置，可使观察地点的选择可控，刻度作为参照之后可以每次都观察同一地方，避免主观选择的错误。
