一种96孔培养板点样装置的制作方法

本实用新型属于生物实验用器具领域，尤其涉及一种96孔培养板点样装置。

背景技术：

目前，人类基因作图是八十年代中期国际上提出的生物课题，众所周知，基因种类繁多，对于做生物实验来确认每一个基因染色体排序是一项繁琐但又精细的任务，而人的脑力是有限的，培养皿需要记录的信息过多，一个疏忽就会导致前功尽弃，浪费大量的人力物力。因此，一种具有自主记忆功能的培养板点样装置应运而生，降低人们的工作强度，提高准确性和工作效率。

技术实现要素：

本实用新型为解决公知技术中存在的对于做生物实验来确认每一个基因染色体排序是一项繁琐但又精细的任务，而人的脑力是有限的，培养皿需要记录的信息过多，一个疏忽就会导致前功尽弃，浪费大量的人力物力的问题而提供一种结构简单、安装使用方便、提高工作效率的96孔培养板点样装置。

本实用新型为解决公知技术中存在的技术问题所采取的技术方案是：

该96孔培养板点样装置包括：控制器、数据线、第一伺服电机、支撑架、第一横梁、气压缸、96孔培养板、螺栓、第二伺服电机、第二横梁；

控制器的控制端通过数据线与第一伺服电机、第二伺服电机、气压缸的控制阀连通；第一横梁的左端设置有第一伺服电机，第一伺服电机的输出端与第一横梁内的第一滚珠丝杠连接，气压缸滑动安装在第一横梁上，气压缸内设置有与第一滚珠丝杠配合安装的第一丝母；支撑架上设置有第二横梁，第二横梁的端部设置有第二伺服电机，第二伺服电机的输出端与第二横梁内的第二滚珠丝杠连接，第一横梁滑动安装在第二横梁上，第一横梁端部内设置有与第二横梁内的第二滚珠丝杠活动配合的第二丝母；气压缸下端设置有96孔培养板，96孔培养板通过螺栓固定在下底座上。

本实用新型还可以采用如下技术措施：

所述的第一横梁内设置有第一滚珠丝杠，第一横梁的端部设置有与第二滚珠丝杠配合使用的第二丝母。

所述的第二横梁内设置有第二滚珠丝杠。

所述的气压缸的伸缩轴末端设置有点样针头，气压缸内设置有第一丝母，气压缸上设置有气压阀。

本实用新型具有的优点和积极效果是：该设备结构简单，易于操作，通过控制器准确的控制点样针头的点样位置，同时通过坐标和96孔培养板的编号记录点样的信息，便于以后查阅，提高了点样信息记录的准确性，降低了工作难度，提高工作效率。

附图说明

图1是本实用新型实施例提供的96孔培养板点样装置的结构示意图；

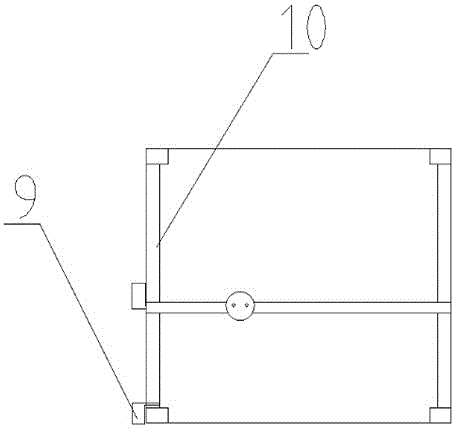

图2是本实用新型实施例提供的图1的俯视图；

图中：1、控制器；2、数据线；3、第一伺服电机；4、支撑架；5、第一横梁；6、气压缸；7、96孔培养板；8、螺栓；9、第二伺服电机；10、第二横梁。

具体实施方式

为能进一步了解本实用新型的发明内容、特点及功效，兹例举以下实施例，并配合附图详细说明如下：

请参阅图1、图2所示：

该96孔培养板点样装置包括：控制器1、数据线2、第一伺服电机3、支撑架4、第一横梁5、气压缸6、96孔培养板7、螺栓8、第二伺服电机9、第二横梁10；

控制器1的控制端通过数据线2与第一伺服电机3、第二伺服电机9、气压缸6的控制阀连通；第一横梁5的左端设置有第一伺服电机3，第一伺服电机3的输出端与第一横梁5内的第一滚珠丝杠连接，气压缸6滑动安装在第一横梁5上，气压缸6内设置有与第一滚珠丝杠配合安装的第一丝母；支撑架4上设置有第二横梁10，第二横梁10的端部设置有第二伺服电机9，第二伺服电机9的输出端与第二横梁10内的第二滚珠丝杠连接，第一横梁5滑动安装在第二横梁10上，第一横梁5端部内设置有与第二横梁10内的第二滚珠丝杠活动配合的第二丝母；气压缸6下端设置有96孔培养板7，96孔培养板7通过螺栓8固定在下底座上。

所述的第一横梁5内设置有第一滚珠丝杠，第一横梁5的端部设置有与第二滚珠丝杠配合使用的第二丝母。

所述的第二横梁10内设置有第二滚珠丝杠。

所述的气压缸6的伸缩轴末端设置有点样针头，气压缸6内设置有第一丝母，气压缸6上设置有气压阀。

控制器1通过数据线2控制第一伺服电机3转动、第二伺服电机9转动和控制阀的开合来实现气压缸6端部点样针头的点样位置和点样命令。在控制的同时记录下每次点样的信息，便于以后考证。大大节约了人们的工作时间，提高工作效率。

以上所述仅是对本实用新型的较佳实施例而已，并非对本实用新型作任何形式上的限制，凡是依据本实用新型的技术实质对以上实施例所做的任何简单修改，等同变化与修饰，均属于本实用新型技术方案的范围内。
