具有折叠地板的舞台车的制作方法

本实用新型涉及具有折叠地板的舞台车。

背景技术：

现有的舞台车结构较为复杂，由于展开部分的地板所限，展开及收缩不甚方便。

技术实现要素：

本实用新型的目的就是为了解决上述问题，提供一种扩容厢地板可折叠的具有折叠地板的舞台车。

为了实现上述目的，本实用新型采用如下技术方案：一种具有折叠地板的舞台车，包括车体，所述车体具有主厢体，其特征在于，所述主厢体左侧设置左开口，所述主厢体内设置扩容厢，所述扩容厢的地板由左往右包括第一地板、第二地板、第三地板及第四地板，第一地板与第二地板通过第一铰接件铰接，第二地板与第三地板通过第二铰接件铰接，第三地板与第四地板通过第三铰接件铰接，所述第一地板的左侧与所述扩容厢的左侧壁连接，所述第四地板与所述主厢体连接，所述主厢体底部中央设置顶升器，所述主厢体左侧底部设置用于伸缩扩容厢的伸缩杆结构，所述扩容厢展开后形成扩容空间，所述主厢体收缩后置于所述主厢体内，且所述主厢体的左侧壁闭合所述左开口。

进一步：所述第一铰接件、所述第二铰接件及所述第三铰接件均为铰链。

进一步：所述扩容厢的底部可拆卸地设置若干支撑腿。

与现有技术相比，本实用新型具有如下有益效果：本舞台车由于地板可折叠，伸缩较为方便。

附图说明

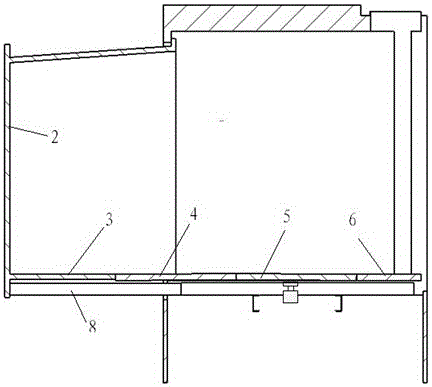

图1为实施例中具有折叠地板的舞台车收缩状态结构示意图。

图2为实施例中具有折叠地板的舞台车折叠状态结构示意图。

图中，1主厢体，2扩容厢，3第一地板，4第二地板，5第三地板，6第四地板，7顶升器，8伸缩杆结构。

具体实施方式

为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体图示，进一步阐述本实用新型。

参见图1和图2，一种具有折叠地板的舞台车，包括车体，所述车体具有主厢体，所述主厢体左侧设置左开口，所述主厢体内设置扩容厢，所述扩容厢的地板由左往右包括第一地板、第二地板、第三地板及第四地板，第一地板与第二地板通过第一铰接件铰接，第二地板与第三地板通过第二铰接件铰接，第三地板与第四地板通过第三铰接件铰接，所述第一地板的左侧与所述扩容厢的左侧壁连接，所述第四地板与所述主厢体连接，所述主厢体底部中央设置顶升器，所述主厢体左侧底部设置用于伸缩扩容厢的伸缩杆结构，所述扩容厢展开后形成扩容空间，所述主厢体收缩后置于所述主厢体内，且所述主厢体的左侧壁闭合所述左开口。

所述扩容厢内侧设置扩容厢开口。所述顶升器可顶升所述扩容厢的地板，以便于收缩所述扩容厢。

在伸缩杆结构及顶升器的配合下，扩容厢可实现展开及收缩。

所述第一铰接件、所述第二铰接件及所述第三铰接件均为铰链。

所述扩容厢的底部可拆卸地设置若干支撑腿。以提高所述扩容厢的稳定性。

以上所述仅为本实用新型的优选实施方式，本实用新型的保护范围并不仅限于上述实施方式，凡是属于本实用新型原理的技术方案均属于本实用新型的保护范围。对于本领域的技术人员而言，在不脱离本实用新型的原理的前提下进行的若干改进，这些改进也应视为本实用新型的保护范围。
