一种摄像头保护结构的制作方法

本实用新型属于汽车摄像领域，具体涉及一种汽车的摄像头保护结构。

背景技术：

摄像头在汽车上应用广泛，通常都处于车头、两侧后视镜、车尾位置。无一例外都是摄像头向下拍摄汽车周边的地面信息。由于摄像头没有保护，有时会沾上水滴，导致拍摄到的景物中有异物，影响对车辆周边信息的判别。另外。由于摄像头没有保护，容易因为刮擦或者其他原因导致的摄像头擦花，成像出现问题影响安全使用的情况。

且目前在汽车上的摄像头都是出厂设置好的固定结构和固定位置，无法调节。

技术实现要素：

本实用新型针对现有技术存在的上述问题，提供一种摄像头保护结构，解决摄像头被水渍遮挡、摄像头刮花等问题。

本实用新型的技术方案如下：

本实用新型所述的摄像头保护结构包括安装底座和摄像头，安装底座上有摄像头取景孔，摄像头装在安装底座内，并正对摄像头取景孔。其特征在于，在安装底座内还安装有电机，在摄像头上装有摄像头转动轴，电机通过电机转动轴连接摄像头转动轴带动摄像头转动，使摄像头得取景拍摄装置转出或转进摄像头取景孔。

进一步，所述摄像头取景孔上安装有密封圈，摄像头为球形外壳摄像头，其球形面与摄像头取景孔的密封圈接触并可摩擦转动。

进一步，所述摄像头安装在摄像头安装台上，摄像头安装台中间空出摄像头放置的空间并露出摄像头取景孔，摄像头转动轴安装支撑在摄像头安装台上。

具体地，所述摄像头转动轴安装支撑在摄像头安装台台面上的摄像头转动轴安装凹槽中，在摄像头转动轴上装配有摄像头转动轴压板。

进一步，所述电机固定在电机安装台上。具体地，所述电机安装在电机安装台的电机安装凹槽中，电机上装配有电机压板。

进一步，所述电机转动轴和摄像头转动轴通过摄像头转动轴齿轮和电机转动轴齿轮互相啮合，实现转动传递。

本实用新型在工作时，由电机带动摄像头旋转，当车辆在未使用时，电机带动摄像头旋转转出摄像头取景孔，收拢到安装底座内，可有效保护摄像头取景拍摄装置的表面不受损坏。在使用车辆时，摄像头转出，使摄像头取景拍摄装置转进摄像头取景孔，进行拍摄，同时在转动过程中，密封圈会擦干摄像头上沾染的水渍、杂质等不洁物，使摄像头成像清晰。

可见，本实用新型能有效保护摄像头，避免摄像头出现被水渍遮挡、摄像头刮花等问题，提高摄像头成像质量。

附图说明

图1是本实用新型的结构示意图。

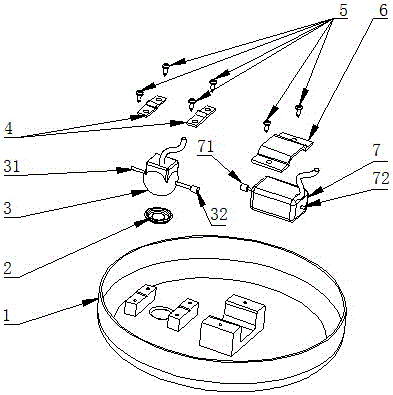

图2是本实用新型的结构零件爆炸图。

图3是安装底座的结构示意图。

图4是摄像头、取景拍摄装置与安装底座、密封圈配合及传动示意图。

图中，1-安装底座、11-摄像头取景孔、12-摄像头安装台、13-摄像头转动轴安装凹槽、14-螺钉孔、15-电机安装凹槽、16-电机安装台、2-密封圈、3-摄像头、31-摄像头转动轴、32-摄像头转动轴齿轮、33-取景拍摄装置、4-摄像头转动轴压板、5-螺钉、6-电机压板、7-电机、71-电机转动轴齿轮、72-电机转动轴。

具体实施方式

下面结合附图和具体实施方式对本实用新型作进一步说明：

参见图1、图2和图3，将球形外壳的摄像头（3）放到安装底座（1）上的摄像头安装台（12）上（分开的两块，中间留出摄像头（3）放置空间并露出摄像头取景孔（11）），此时摄像头转动轴（31）刚好落在安装底座（1）的摄像头转动轴安装凹槽（13）上，然后再将两块摄像头转动轴压板（4）通过螺钉（5）和螺钉孔（14）安装在安装底座（1）的摄像头安装台（12）上。然后再将电机（7）放到安装底座（1）上的电机安装台（16）上，电机（7）正好落到电机安装凹槽（15）内，然后再用电机压板（6），通过螺钉（5）和螺钉孔（14）安装在安装底座（1）的电机安装台面（16）上。电机（7）通过电机转动轴（72）连接摄像头转动轴（31），电机转动轴（72）和摄像头转动轴通过摄像头转动轴齿轮（32）和电机转动轴齿轮（71）互相啮合，实现转动传递。

参见图4，安装底座（1）上有摄像头取景孔（11），摄像头取景孔（11）上装有密封圈（2），密封圈（2）通过双料注塑工艺，与安装底座（1）连接，相当于在摄像头取景孔（11）周边涂了一层橡胶。密封圈（2）又与球形外壳的摄像头（3）有大约0.5mm的周边干涉量，用于防水防尘。当球形外壳的摄像头（3）在转动时，密封圈（2）还可擦拭球形外壳的摄像头（3）表面的污渍水渍。

图4可看出球形外壳的摄像头（3）的转动原理。当电机（7）通电时，电机转动轴（72）转动，连带其头部的电机转动轴齿轮（71）转动，电机转动轴（72）与电机转动轴齿轮（71）采用塑料齿轮与金属转轴过盈配合的安装方式，此类为市场上常见安装形式，可靠性佳。当电机转动轴齿轮（71）转动时，带动摄像头转动轴齿轮（32）转动，摄像头转动轴齿轮（32）与摄像头转动轴（31）采用一体注塑，所以此时摄像头转动轴（31）开始旋转，摄像头转动轴（31）与球形外壳的摄像头（3）的外壳是一体注塑的，所以，此时球形外壳的摄像头（3）开始绕摄像头转动轴（31）的轴线开始旋转。如此即可将球形外壳的摄像头（3）转动一个角度，此时原本位于球形外壳的摄像头（3）底部的取景拍摄装置（33）也已经随球形外壳的摄像头（3）一同转离摄像头取景孔（11），可以有效保护球形外壳的摄像头（3）底部的拍摄取景装置（33）不受损害。当需要使用摄像头时，可反转电机（7），让球形外壳的摄像头（3）转回，由于密封圈（2）与球形外壳的摄像头（3）有周圈0.5mm的干涉量，所以在球形外壳的摄像头（3）转回时，密封圈（2）会擦拭干净摄像头表面，达到使用要求。
