一种小区物业宣传用电瓶车充电桩的制作方法

本实用新型涉及电瓶车充电桩技术领域，具体为一种小区物业宣传用电瓶车充电桩。

背景技术：

随着我国经济迅猛的发展，交通工具也有很大的改善，电动车做为近几年新发展起来的新型交通工具，有轻便、环保、经济等很多其他交通工具所不具备的优点，“电动车慢速充电站”俗称慢充，一般充电时间为3—4个小时，慢充的充电速度不及快充，但是能够弥补快充的不足，不会对电池和电瓶造成伤害，慢充深受小区物业欢迎。

常用的小区物业需要在电瓶车充电桩上附着便民信息或其他宣传纸张时只能够通过粘贴的方式，存在不方便后期进行清理，且只能够粘贴在充电桩侧面不够醒目的情况。

技术实现要素：

本实用新型的目的在于提供一种小区物业宣传用电瓶车充电桩，以解决上述背景技术中提出的常用的小区物业需要在电瓶车充电桩上附着便民信息或其他宣传纸张时只能够通过粘贴的方式，存在不方便后期进行清理，且只能够粘贴在充电桩侧面不够醒目的问题。

为实现上述目的，本实用新型提供如下技术方案：一种小区物业宣传用电瓶车充电桩，包括箱式充电桩主体，所述箱式充电桩主体左右两侧前方上端均安装有顶端固定块，且顶端固定块下方连接有固定轴承，所述固定轴承底端外部安装有底端固定块，且底端固定块内侧外部连接有箱式充电桩主体，所述固定轴承外部安装有宣传收纳块，且宣传收纳块外侧连接有宣传海报放置框，所述宣传海报放置框上方内部安装有密封端盖，所述箱式充电桩主体底端左侧安装有左侧连接块，且左侧连接块内部设置有左侧定位孔，所述左侧定位孔内部安装有多元连接杆，且多元连接杆右侧外部连接有右侧定位孔，所述右侧定位孔外部安装有右侧连接块，且右侧连接块顶端连接有箱式充电桩主体，所述右侧连接块右侧设置有螺纹定位环，且螺纹定位环内部安装有多元连接杆。

优选的，所述宣传海报放置框为透明亚克力材质，且宣传海报放置框为无盖长方体结构，并且密封端盖通过嵌合与宣传海报放置框成开合结构。

优选的，所述宣传收纳块内部为圆柱形通孔结构，且宣传收纳块圆柱形通孔结构的直径与高度均等于固定轴承的直径与高度，并且宣传收纳块和宣传海报放置框的长度之和不大于箱式充电桩主体的宽度。

优选的，所述多元连接杆包括限制杆、连接杆和固定杆，限制杆右侧连接有连接杆，且连接杆右侧安装有固定杆，并且限制杆、连接杆和固定杆均为圆柱形结构，固定杆外部为内螺纹结构。

优选的，所述连接杆的直径等于左侧定位孔和右侧定位孔的内径，且限制杆的直径大于左侧定位孔的直径，并且连接杆的长度等于左侧连接块左端面和右侧连接块右端面之间的距离，螺纹定位环通过螺纹结构与固定杆成开合结构。

与现有技术相比，本实用新型的有益效果是：该小区物业宣传用电瓶车充电桩可以将小区物业使用的旋转海报或便民信息放置在宣传海报放置框内部，无需进行粘贴，方便后期拿取，不会在充电桩上残留废纸，且能够将宣传信息旋转至与充电桩操作面齐平，令宣传信息更加醒目。本小区物业宣传用电瓶车充电桩的宣传海报放置框为透明亚克力材质，且宣传海报放置框为无盖长方体结构，并且密封端盖通过嵌合与宣传海报放置框成开合结构，使得小区物业人员可以将宣传海报或便民信息等纸张通过宣传海报放置框上方的开口放入宣传海报放置框内部，然后使用密封端盖将宣传海报放置框密封，防止灰尘落至宣传海报放置框内部，小区业主能够透过透明的宣传海报放置框直观的看到宣传海报放置框内部的宣传信息，本小区物业宣传用电瓶车充电桩的宣传收纳块内部为圆柱形通孔结构，且宣传收纳块圆柱形通孔结构的直径与高度均等于固定轴承的直径与高度，并且宣传收纳块和宣传海报放置框的长度之和不大于箱式充电桩主体的宽度，使得宣传收纳块能够通过圆柱形通孔结构沿着固定轴承旋转，以令宣传海报放置框可以通过宣传收纳块沿着固定轴承旋转至与充电桩操作界面齐平的角度，令宣传海报放置框内的宣传信息更加醒目，且当宣传海报放置框旋转至充电桩侧面时，宣传海报放置框的后端面不会凸出于箱式充电桩主体后端面对箱式充电桩主体的安装造成干涉。

附图说明

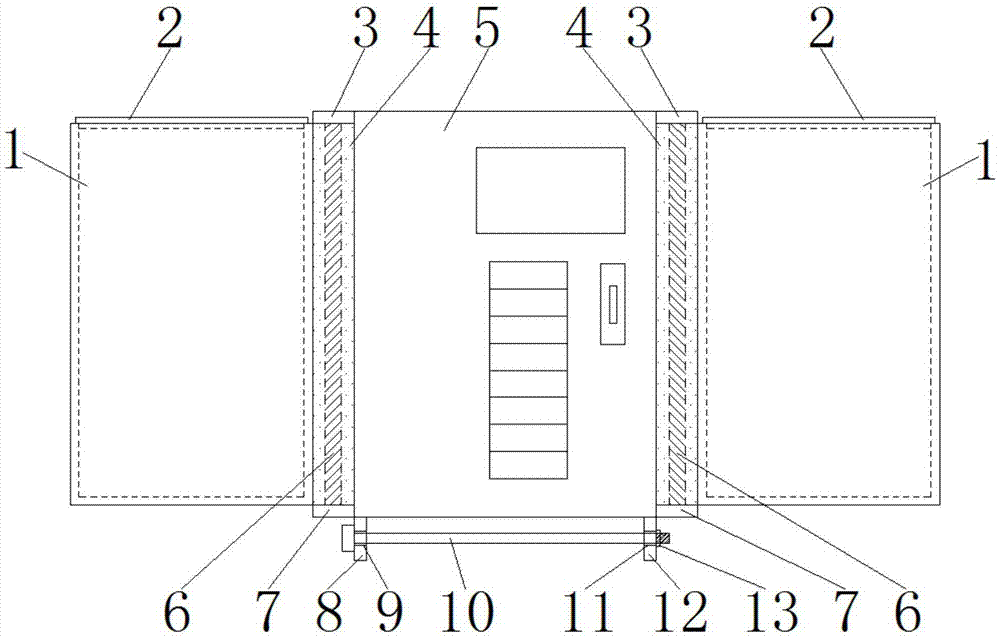

图1为本实用新型主视结构示意图；

图2为本实用新型多元连接杆主视结构示意图；

图3为本实用新型俯视结构示意图。

图中：1、宣传海报放置框，2、密封端盖，3、顶端固定块，4、宣传收纳块，5、箱式充电桩主体，6、固定轴承，7、底端固定块，8、左侧连接块，9、左侧定位孔，10、多元连接杆，1001、限制杆，1002、连接杆，1003、固定杆，11、右侧定位孔，12、右侧连接块，13、螺纹定位环。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种小区物业宣传用电瓶车充电桩，包括箱式充电桩主体5，箱式充电桩主体5左右两侧前方上端均安装有顶端固定块3，且顶端固定块3下方连接有固定轴承6，固定轴承6底端外部安装有底端固定块7，且底端固定块7内侧外部连接有箱式充电桩主体5，固定轴承6外部安装有宣传收纳块4，且宣传收纳块4外侧连接有宣传海报放置框1，宣传海报放置框1为透明亚克力材质，且宣传海报放置框1为无盖长方体结构，并且密封端盖2通过嵌合与宣传海报放置框1成开合结构，此结构使得小区物业人员可以将宣传海报或便民信息等纸张通过宣传海报放置框1上方的开口放入宣传海报放置框1内部，然后使用密封端盖2将宣传海报放置框1密封，防止灰尘落至宣传海报放置框1内部，小区业主能够透过透明的宣传海报放置框1直观的看到宣传海报放置框1内部的宣传信息，宣传收纳块4内部为圆柱形通孔结构，且宣传收纳块4圆柱形通孔结构的直径与高度均等于固定轴承6的直径与高度，并且宣传收纳块4和宣传海报放置框1的长度之和不大于箱式充电桩主体5的宽度，此结构使得宣传收纳块4能够通过圆柱形通孔结构沿着固定轴承6旋转，以令宣传海报放置框1可以通过宣传收纳块4沿着固定轴承6旋转至与充电桩操作界面齐平的角度，令宣传海报放置框1内的宣传信息更加醒目，且当宣传海报放置框1旋转至充电桩侧面时，宣传海报放置框1的后端面不会凸出于箱式充电桩主体5后端面对箱式充电桩主体5的安装造成干涉，宣传海报放置框1上方内部安装有密封端盖2，箱式充电桩主体5底端左侧安装有左侧连接块8，且左侧连接块8内部设置有左侧定位孔9，左侧定位孔9内部安装有多元连接杆10，且多元连接杆10右侧外部连接有右侧定位孔11，多元连接杆10包括限制杆1001、连接杆1002和固定杆1003，限制杆1001右侧连接有连接杆1002，且连接杆1002右侧安装有固定杆1003，并且限制杆1001、连接杆1002和固定杆1003均为圆柱形结构，固定杆1003外部为内螺纹结构，连接杆1002的直径等于左侧定位孔9和右侧定位孔11的内径，且限制杆1001的直径大于左侧定位孔9的直径，并且连接杆1002的长度等于左侧连接块8左端面和右侧连接块12右端面之间的距离，螺纹定位环13通过螺纹结构与固定杆1003成开合结构，此结构使得限制杆1001能够抵在左侧连接块8左侧外部无法进入左侧定位孔9，且连接杆1002能够贯穿左侧连接块8和右侧连接块12之间以令固定杆1003伸出至右侧定位孔11右侧外部，小区物业人员可将螺纹定位环13固定在固定杆1003外部以令多元连接杆10可以安装在左侧连接块8和右侧连接块12内部，右侧定位孔11外部安装有右侧连接块12，且右侧连接块12顶端连接有箱式充电桩主体5，右侧连接块12右侧设置有螺纹定位环13，且螺纹定位环13内部安装有多元连接杆10。

工作原理：在使用该小区物业宣传用电瓶车充电桩时，先检查本充电桩有无破损、开裂之处，若一切完好则开始使用，当小区物业人员需要使用宣传海报或包含便民信息的纸张时，可先将箱式充电桩主体5两侧的密封端盖2从宣传海报放置框1顶端内部取出，然后将宣传海报或包含便民信息的纸张放入宣传海报放置框1内部，再盖上密封端盖2防止灰尘落入宣传海报放置框1内部，然后再扶住宣传海报放置框1通过宣传收纳块4沿着顶端固定块3和底端固定块7之间的固定轴承6外壁进行旋转，直到宣传海报放置框1内的宣传海报或包含便民信息的纸张与箱式充电桩主体5上的操作界面齐平，以令宣传海报或包含便民信息的纸张更加醒目，当小区物业人员需要悬挂带有挂钩的宣传标识牌时，可将宣传标识牌上的挂钩直接钩于多元连接杆10上的连接杆1002部分，当小区物业人员需要悬挂带有吊环的宣传标识牌时，可将螺纹定位环13从固定杆1003外部取下，然后将连接杆1002沿着左侧连接块8内的左侧定位孔9向左移动，直到固定杆1003右端面被移至右侧连接块12的右侧定位孔11左侧，然后将带有吊环的宣传标识牌的吊环套在连接杆1002外部，再将固定杆1003插入右侧定位孔11内部直到限制杆1001抵在左侧连接块8左端面上，然后再将螺纹定位环13套在固定杆1003上进行固定，当宣传海报放置框1闲置时，小区物业人员可将宣传海报放置框1通过宣传收纳块4沿着固定轴承6旋转至贴合箱式充电桩主体5侧壁进行收纳，从而完成一系列工作。

尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
