一种用于安装车载DVD的隐藏式升降结构的制作方法

本实用新型属于课桌技术领域，具体涉及一种用于安装车载DVD的隐藏式升降结构。

背景技术：

车载DVD是安装在汽车内为车内乘坐人员提供影音娱乐的多媒体播放系统，一般除了播放dvd格式影碟外，车载DVD还支持VCD/MP3/WMA/MP4/Divx/CD/CDR/CDRW/JPEG等格式的影音文件和碟片，有的还支持SD，USB，蓝牙，IPOD等，市场上还有部分的车载DVD支持RMVB格式的视频文件以及FLAC，APE等无损格式的音乐文件，让车友们能享受到高质量高保真的音乐,根据安装在车在的位置，分为挡阳板dvd，吸顶dvd，头枕dvd等，车载DVD,目前市场上的车载DVD通常和显示屏一体设计，然而，有时由于显示屏后的空间不足，车载DVD必须放置于其他地方，比如汽车副驾驶前的储物箱内，一般放在储物箱内的车载DVD都是直接固定在储物箱内。

但是，现有安装车载DVD的固定结构在使用的过程中存在一些缺陷，例如，固定在储物箱内散热效果不好，并且不便于工作人员安装，使用起来不够安全方便。

技术实现要素：

本实用新型的目的在于提供一种用于安装车载DVD的隐藏式升降结构，以解决上述背景技术中提出现有的固定结构散热不好和不便于安装的问题。

为实现上述目的，本实用新型提供如下技术方案：一种用于安装车载DVD的隐藏式升降结构，包括安装框本体，所述安装框本体的上端边缘位置处设置有车载DVD安装板和储物箱卡条，所述车载DVD安装板和储物箱卡条均设置有两个，且两个车载DVD安装板和储物箱卡条对称设置，两个所述车载DVD安装板上均开设有固定螺孔，所述安装框本体的侧表壁位于两个车载DVD安装板的下方位置处均开设有把手槽，且安装框本体的中间位置处设置有DVD固定块，所述安装框本体的侧表壁下方开设有安装槽，且安装框本体的底部设置有车载DVD托架，所述车载DVD托架的顶端设置有与安装槽对应的固定凸块，且车载DVD托架包括固定板和托板，所述固定板的中间位置处开设有通气孔，所述托板的四个拐角处均设置有支脚，且托板的中间位置处安装有散热片。

优选的，所述安装框本体的四侧表壁均开设有散热孔。

优选的，所述安装槽和固定凸块均设置有八个，且两个为一组对称设置在安装框本体和车载DVD托架的四个侧面底端和顶端。

优选的，所述固定板上设置有与车载DVD接头和插孔相对应的槽口。

优选的，所述散热片为铜质散热鳍片。

与现有技术相比，本实用新型的有益效果是：

(1)本实用新型设置了散热片、通气孔和支脚，当车载DVD工作产生热量时，内部热量会从通气孔散发进入车载DVD托架内，散热片会吸收散发的热量，并且托板底部的支脚将托架与储物箱之间留有缝隙，便于热量的散热与流通，避免车载DVD固定在储物箱内过于封闭散热效果不好的问题。

(2)本实用新型安装框本体的两侧设置了把手槽、车载DVD安装板、固定螺孔和储物箱卡条，将车载DVD放入安装框上后，通过螺栓和固定螺孔将车载DVD固定在车载DVD安装板上，然后工作人员可通过将手放入把手槽中将安装框放入储物箱内，最后将储物箱卡条卡在储物箱的边缘处，解决了不便于工作人员安装，使用起来不够安全方便的问题。

附图说明

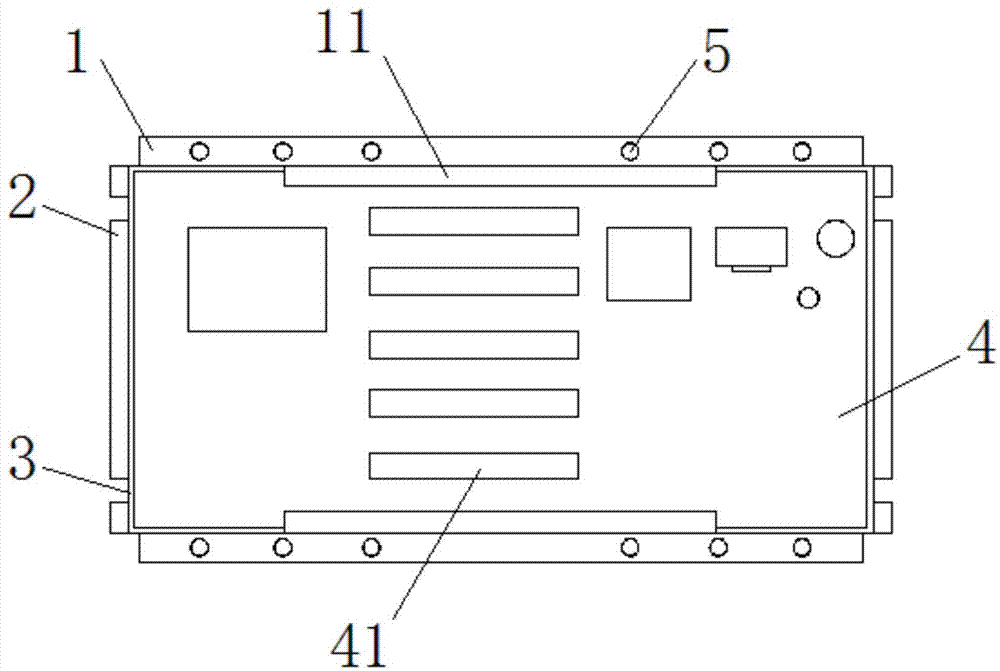

图1为本实用新型的俯视图；

图2为本实用新型安装框本体与车载DVD托架的拆分示意图；

图3为本实用新型的正视图；

图4为本实用新型托板的仰视图；

图中：1-车载DVD安装板、2-储物箱卡条、3-安装框本体、31-安装槽、4-固定板、41-通气孔、5-固定螺孔、6-车载DVD托架、61-固定凸块、7-托板、8-支脚、9-把手槽、10-散热片、11-DVD固定块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-图4所示，本实用新型提供如下技术方案：一种用于安装车载DVD的隐藏式升降结构，包括安装框本体3，安装框本体3的上端边缘位置处设置有车载DVD安装板1和储物箱卡条2，车载DVD安装板1和储物箱卡条2均设置有两个，且两个车载DVD安装板1和储物箱卡条2对称设置，两个车载DVD安装板1上均开设有固定螺孔5，安装框本体3的侧表壁位于两个车载DVD安装板1的下方位置处均开设有把手槽9，且安装框本体3的中间位置处设置有DVD固定块11，安装框本体3的侧表壁下方开设有安装槽31，且安装框本体3的底部设置有车载DVD托架6，车载DVD托架6的顶端设置有与安装槽31对应的固定凸块61，且车载DVD托架6包括固定板4和托板7，固定板4的中间位置处开设有通气孔41，托板7的四个拐角处均设置有支脚8，且托板7的中间位置处安装有散热片10。

为了便于车载DVD的散热通风，本实施例中，优选的，安装框本体3的四侧表壁均开设有散热孔。

为了便于固定和拆卸安装框本体3和车载DVD托架6，本实施例中，优选的，安装槽31和固定凸块61均设置有八个，且两个为一组对称设置在安装框本体3和车载DVD托架6的四个侧面底端和顶端。

为了便于车载DVD接头和插孔与其他电气设备的插接，本实施例中，优选的，固定板4上设置有与车载DVD接头和插孔相对应的槽口。

为了起到更好的导热作用，本实施例中，优选的，散热片10为铜质散热鳍片。

本实用新型的工作原理及使用流程：该实用新型使用时，将车载DVD托架6放入汽车的储物箱内，支脚8能够刚好放在储物箱上，然后把车载DVD放入安装框本体3上后，通过螺栓和固定螺孔5将车载DVD固定在车载DVD安装板1上，工作人员可通过将手放入把手槽9中将安装框本体3放入储物箱内，车载DVD托架6上的固定凸块61会卡在安装框本体3上的安装槽31上，最后将储物箱卡条2卡在储物箱的边缘处使其更稳固，当车载DVD工作产生热量时，内部热量会从通气孔41散发进入车载DVD托架6内，散热片10会吸收散发的热量。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
